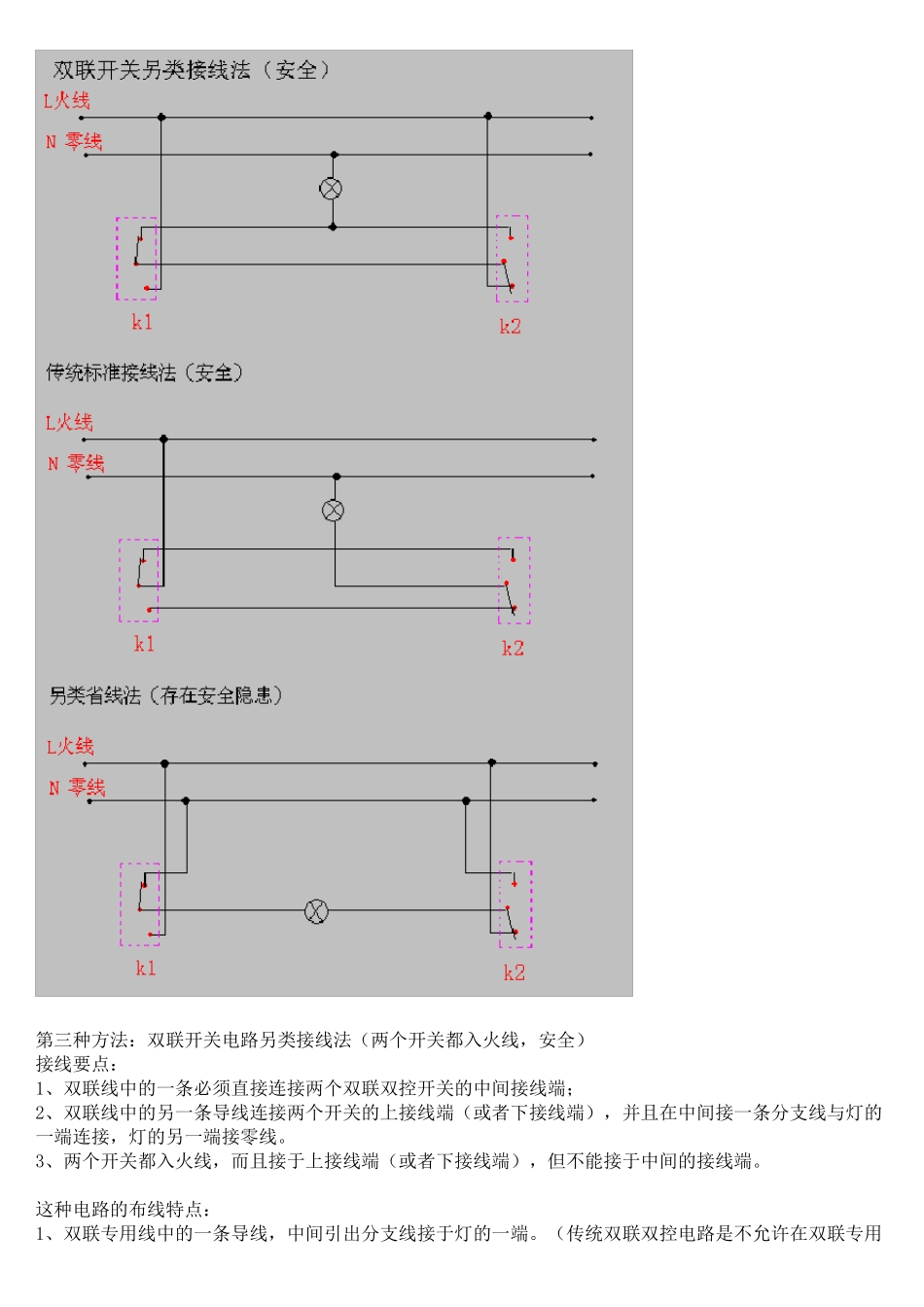

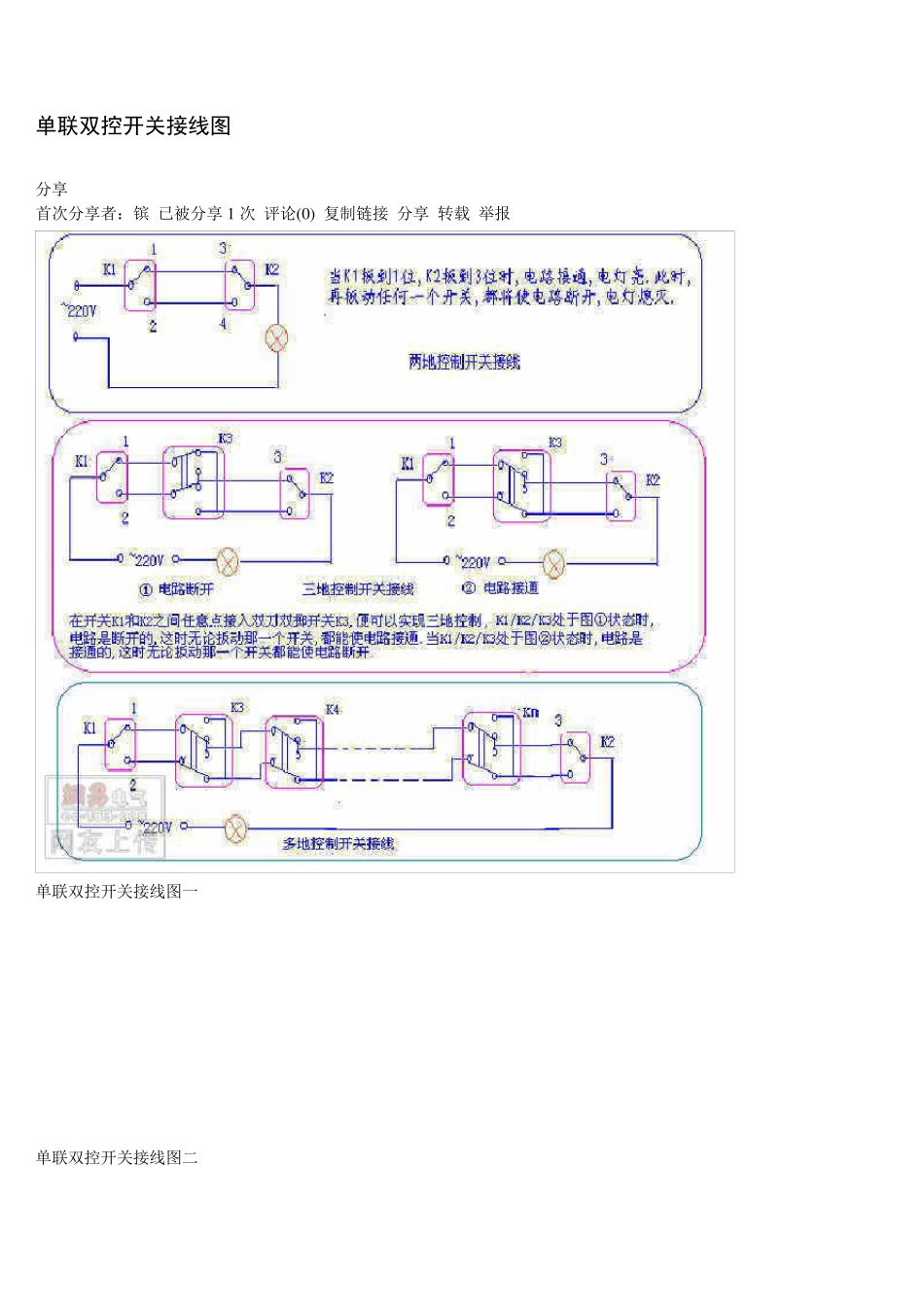

单联双控开关接线图 分享 首次分享者：镔 已被分享1 次 评论(0 ) 复制链接 分享 转载 举报 单联双控开关接线图一 单联双控开关接线图二 单联双控开关接线图三 单联双控开关接线图四 双联双控开关电路的三种接线法【整理配图】 2009-08-05 00:47 第三种方法：双联开关电路另类接线法（两个开关都入火线，安全） 接线要点： 1、双联线中的一条必须直接连接两个双联双控开关的中间接线端； 2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。 3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。 这种电路的布线特点： 1、双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的） 2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。 —————————————————————————— 特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。 补充说明：（2009 年 10 月 11 日）有些朋友对“双联开关”“双控开关”这两个关键字的叫法非常的纠结，其实，“双联开关”是通俗的讲法，大部分人的理解是两个开关控制一盏灯的意思。简单的理解就是用两个开关把灯连接起来，实现两开关控制一灯亮与熄的功能。叫法虽然不是很专 业 ，但大家 想 要 表达 的意思是一致的。这就够 了。 再 次 补充：（2009 年 10 月 12 日）今 天 有一网 友给 我 发 了 QQ 邮 件 ，咨 询 六 层 楼 楼 梯 灯（路灯）用双联开关控制的布线方 式 ，要 求 每 层 的路灯用电都经 过 每 层 的电表。一楼 安装 一位 双联开关，2、3、4、5 楼安装两位双联开关，六楼安装一位双联开关。其实，这是一个很有实际应用的例子。现在把这个布线简图一并发布于此，算是对本文的一个补充。（也鉴于本文浏览量非常大的一种需求，我想大家都是要解决现实问题的） ——————————————————————————————— 三联双控开关的具体接线图 玻璃的心 建议删除该贴!! | 收藏 | 回复 | 2011-03-07 13:10:07 楼主 三联双控开关的具体接线图
