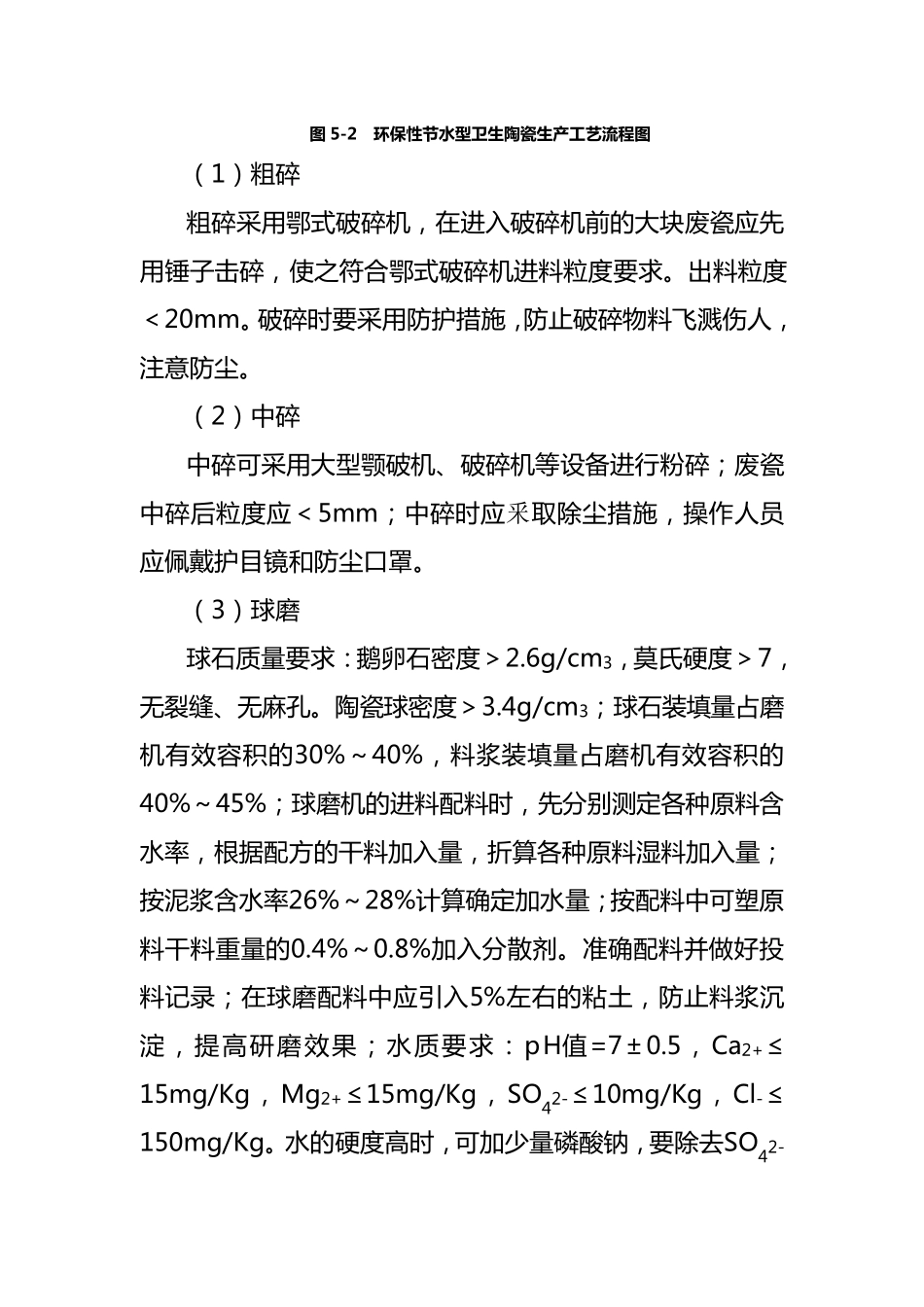

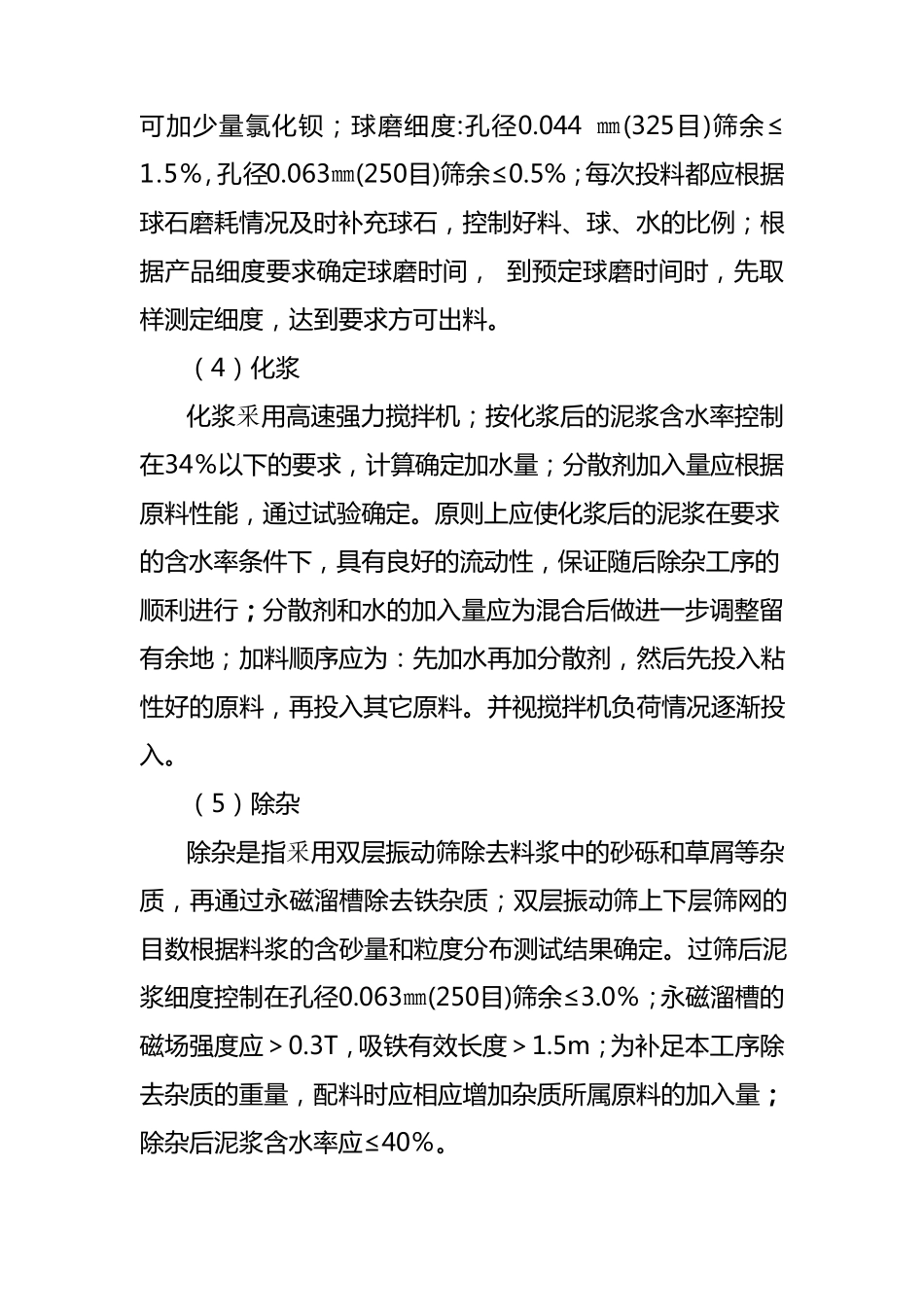

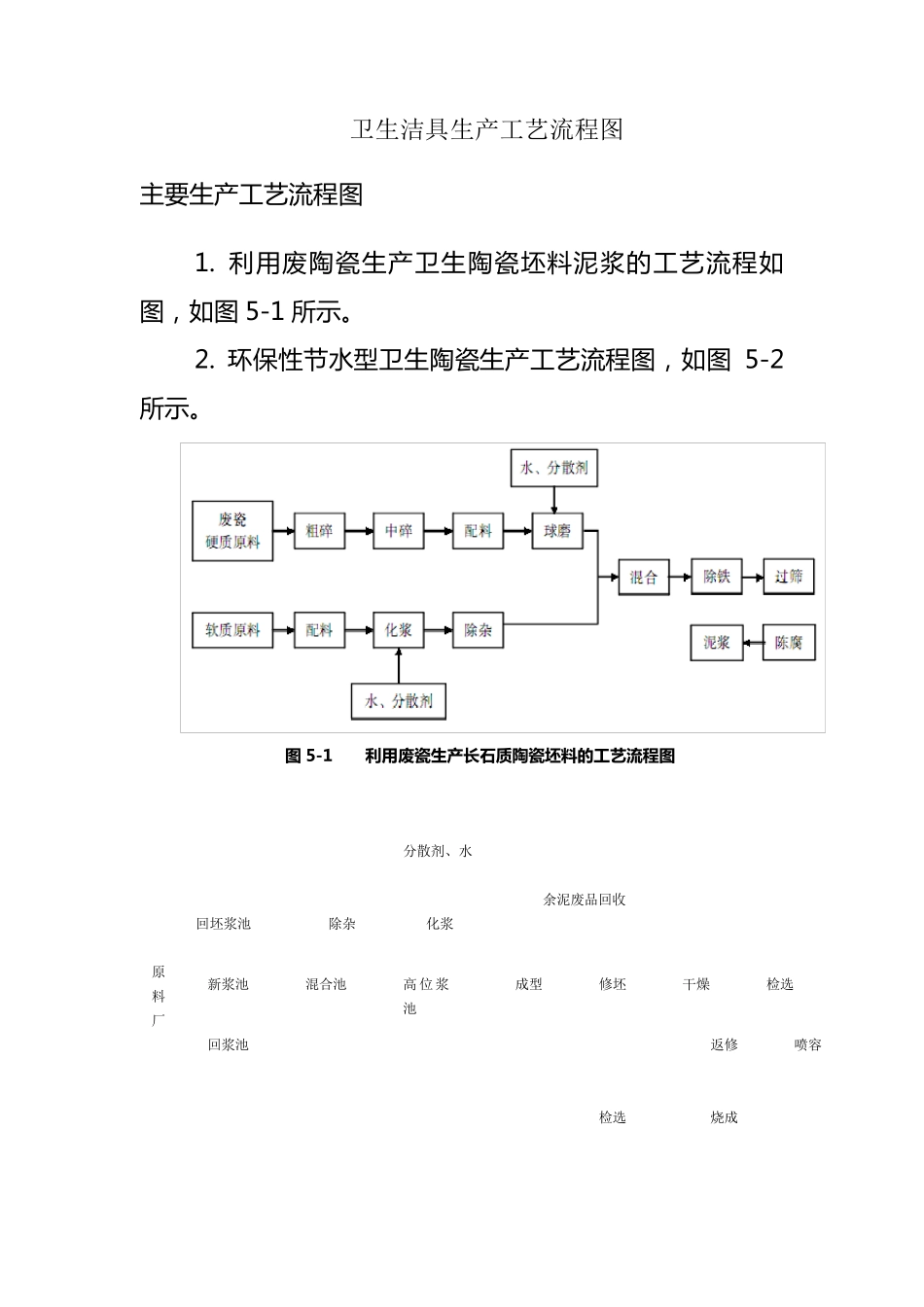

卫生洁具生产工艺流程图 主 要 生 产 工 艺 流 程 图 1. 利 用 废 陶 瓷 生 产 卫 生 陶 瓷 坯 料 泥 浆 的 工 艺 流 程 如图 ， 如 图 5-1 所 示 。 2. 环保性节水型卫 生 陶 瓷 生 产 工 艺 流 程 图 ， 如 图5-2所 示 。 图 5-1 利 用 废 瓷 生 产长石质陶瓷 坯料的工艺流程图 回坯浆池 新浆池 回浆池 混合池 高位浆池 除杂 修坯 成型 化浆 干燥 原料厂 检选 返修 烧成 检选 分散剂、水 余泥废品回收 喷容 图 5-2 环 保 性 节 水 型 卫 生 陶 瓷 生 产工艺流程图 （ 1） 粗 碎 粗 碎 采 用 鄂 式 破 碎 机 ， 在 进 入 破 碎 机 前 的 大 块 废 瓷 应 先用 锤 子 击 碎 ， 使 之 符 合 鄂 式 破 碎 机 进 料 粒 度 要 求 。 出 料 粒 度＜ 20mm。 破 碎 时 要 采 用 防 护 措 施 ， 防 止 破 碎 物 料 飞 溅 伤 人 ，注 意 防 尘 。 （ 2） 中 碎 中 碎 可 采 用 大 型 颚 破 机 、破 碎 机 等设备进 行粉碎 ；废 瓷中 碎 后粒 度 应 ＜ 5mm；中 碎 时 应 釆取除尘 措 施 ， 操作人 员应 佩戴护 目镜和防 尘 口罩。 （ 3） 球磨 球石质量要 求 ：鹅卵石密度 ＞2.6g/cm3， 莫氏硬度 ＞7，无裂缝、无麻孔。 陶瓷 球密度 ＞3.4g/cm3；球石装填量占磨机 有效容积的 30%～40%， 料 浆装填量占磨机 有效容积的40%～45%；球磨机 的 进 料 配料 时 ， 先 分别测定各种原料 含水率， 根据配方的 干料 加入 量， 折算各种原料 湿料 加入 量；按泥浆含水率26%～28%计算确定加水量；按配料 中 可 塑原料 干料 重量的 0.4%～0.8%加入 分散 剂 。 准 确配料 并 做 好 投料 记 录 ；在 球磨配料 中 应 引 入 5%左 右 的 粘 土 ， 防 止 料 浆沉淀 ， 提 高 研 磨效果 ；水质要 求 ：pH值 =7±0.5， Ca2+≤15mg/Kg， Mg2+≤15mg/Kg， SO42-≤10mg/Kg， Cl-≤150mg/Kg。 水的 硬度 高 时 ， 可 加少 量磷 酸 钠 ， 要 除去 SO42-可 加 少 量 氯 化 钡 ； 球 磨 细 度 :孔 径 0.044 ㎜(325目 )筛 余 ≤1.5%， 孔 径 0.063㎜(250目 )筛 余 ≤0.5%； 每 次 投 料 都 应 根 据球 石 磨 耗 情 况...
