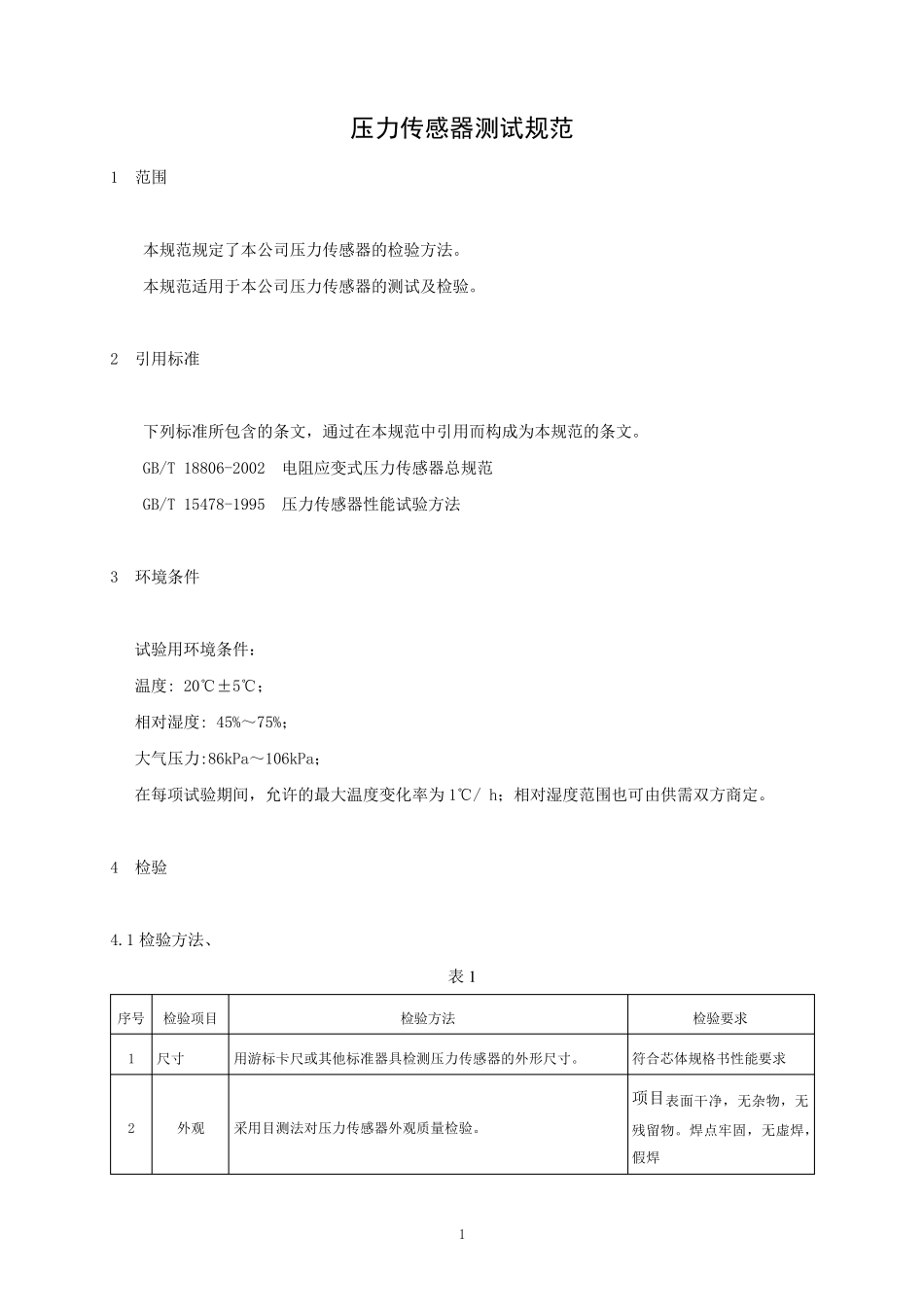

1 压力传感器测试规范 1 范围 本规范规定了本公司压力传感器的检验方法
本规范适用于本公司压力传感器的测试及检验
2 引用标准 下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文
GB/T 18806-2002 电阻应变式压力传感器总规范 GB/T 15478-1995 压力传感器性能试验方法 3 环境条件 试验用环境条件： 温度: 20℃±5℃； 相对湿度: 45%～75%； 大气压力:86kPa～106kPa； 在每项试验期间，允许的最大温度变化率为1℃/ h；相对湿度范围也可由供需双方商定
4 检验 4
1 检验方法、 表 1 序号 检验项目 检验方法 检验要求 1 尺寸 用游标卡尺或其他标准器具检测压力传感器的外形尺寸
符合芯体规格书性能要求 2 外观 采用目测法对压力传感器外观质量检验
项目表面干净，无杂物，无残留物

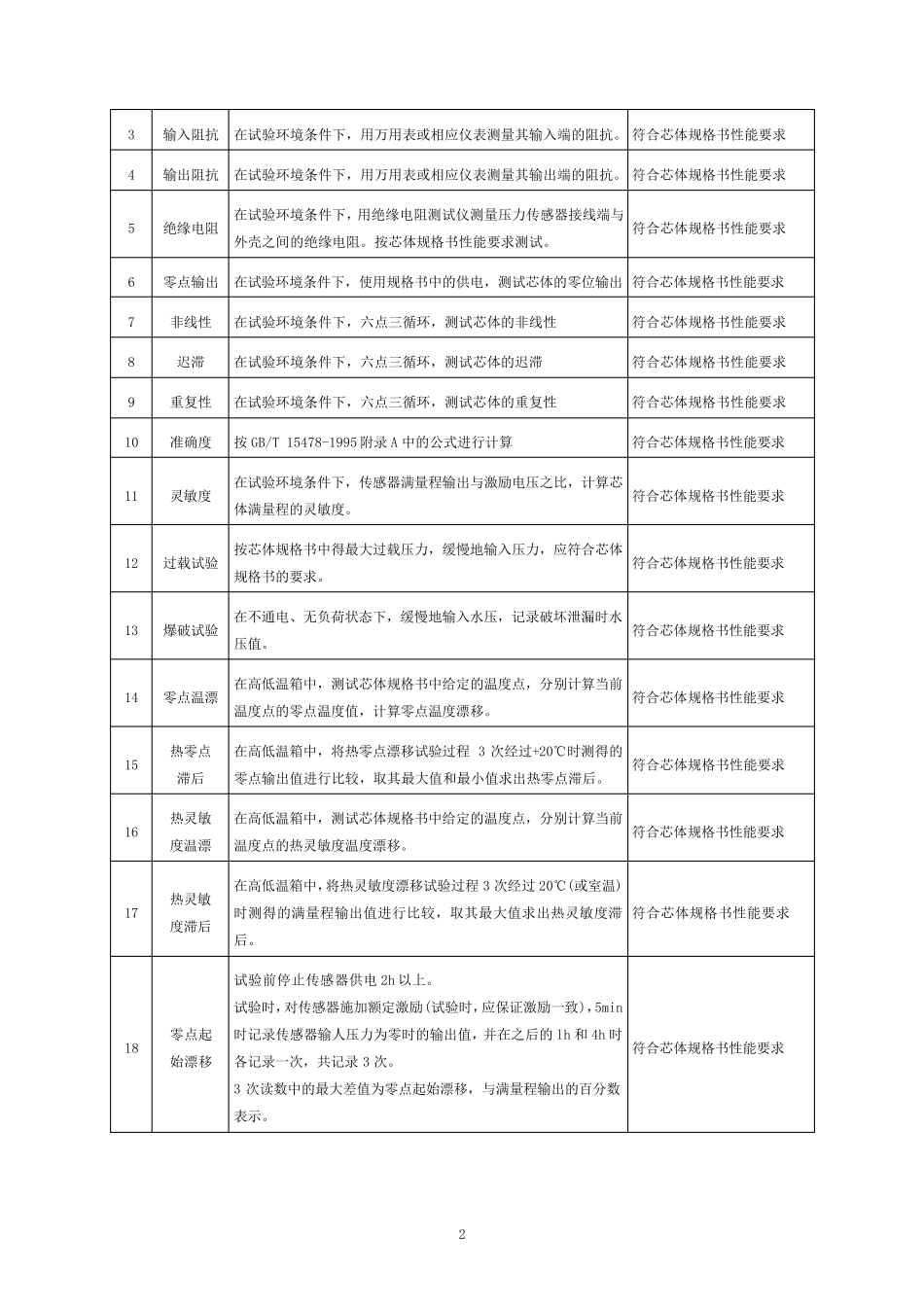

焊点牢固，无虚焊，假焊 2 3 输 入 阻 抗 在 试 验 环 境 条 件 下 ， 用 万 用 表 或 相 应 仪 表 测 量 其 输 入 端 的 阻 抗
符 合 芯 体 规 格 书 性 能 要 求 4 输 出 阻 抗 在 试 验 环 境 条 件 下 ， 用 万 用 表 或 相 应 仪 表 测 量 其 输 出 端 的 阻 抗
符 合 芯 体 规 格 书 性 能 要 求 5 绝 缘 电 阻 在 试 验 环 境 条 件 下 ， 用 绝 缘 电 阻 测 试 仪 测 量 压 力 传 感 器 接 线 端 与外 壳 之 间 的 绝 缘 电 阻
按 芯 体 规 格 书 性 能 要 求 测 试
符 合 芯 体 规 格 书 性 能 要 求 6 零 点 输 出 在 试 验 环 境 条 件 下 ， 使 用 规 格 书 中 的 供 电 ， 测 试 芯 体 的 零 位 输 出 符 合 芯 体 规 格 书 性 能 要 求 7 非 线 性
