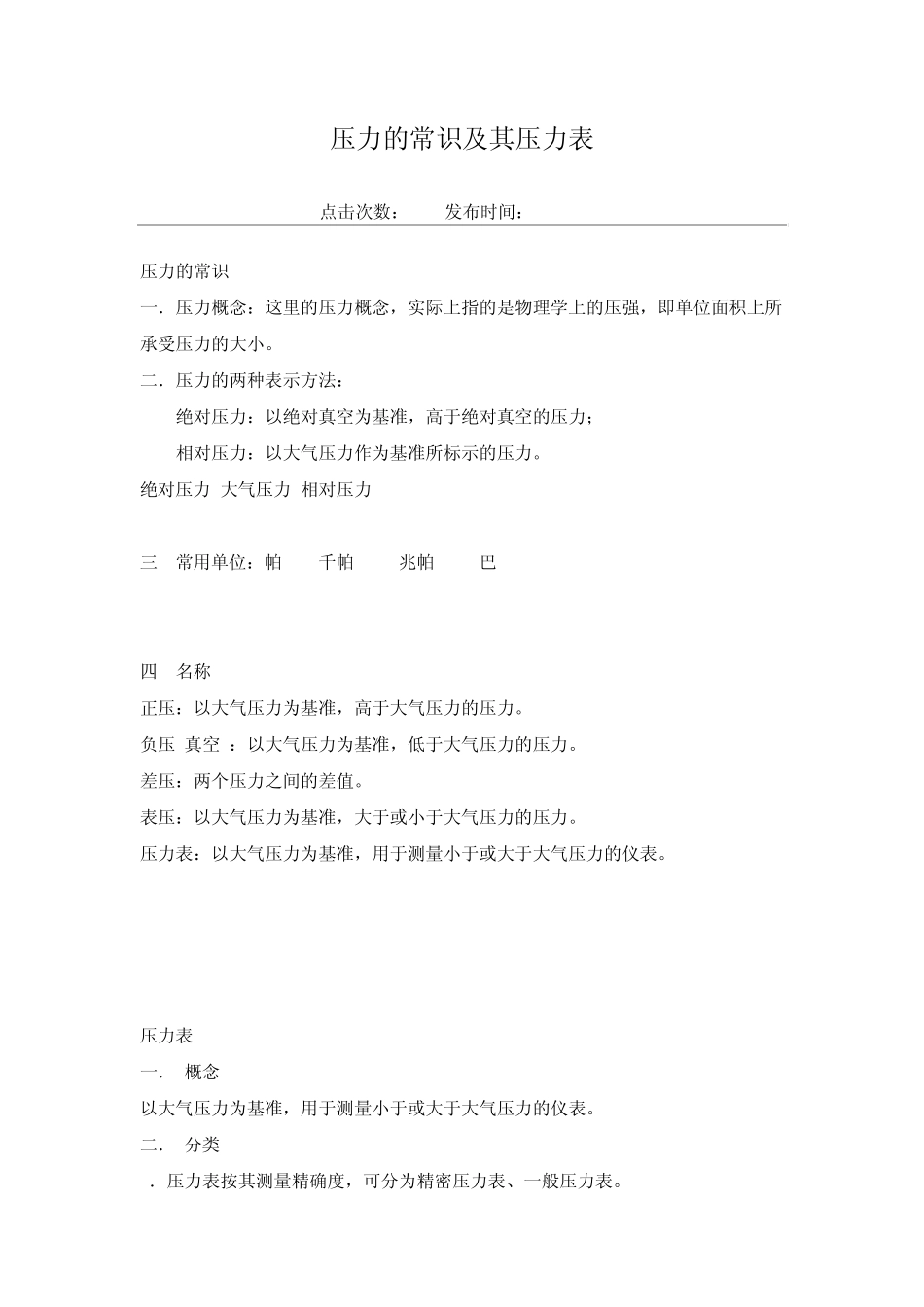

压力的常识及其压力表 点击次数：283 发布时间：2010-2-2 压力的常识 一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。 二．压力的两种表示方法： (1) 绝对压力：以绝对真空为基准，高于绝对真空的压力； (2) 相对压力：以大气压力作为基准所标示的压力。 绝对压力=大气压力+相对压力 三. 常用单位：帕(Pa)千帕(Kpa)兆帕(Mpa)巴(Bar) 1Mpa=1000000Pa=10Bar 四. 名称 正压：以大气压力为基准，高于大气压力的压力。 负压(真空)：以大气压力为基准，低于大气压力的压力。 差压：两个压力之间的差值。 表压：以大气压力为基准，大于或小于大气压力的压力。 压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。 压力表 一． 概念 以大气压力为基准，用于测量小于或大于大气压力的仪表。 二． 分类 1．压力表按其测量精确度，可分为精密压力表、一般压力表。 2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。 3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。 4．压力表按其组成， 液柱式，电子式和机械式。本部分就机械式做以介绍。 三．机械式压力表 在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。 (1)组成 弹性敏感元件 齿轮传动机构 指针 外壳等 (2)原理 压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。 (3)弹性敏感元件的种类： 弹簧管(波登管)，膜片，膜盒，波纹管。 机械式压力表并由此分类。 (4)弹簧管式压力表 弹簧管(波登管)分为C型管、盘簧管、螺旋管等型式。 弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在 0.1MPa ~ 250MPa。 目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。 工作原理是： 当被测介质通过接口部件进入弹性敏感元件(弹簧管)内腔时，弹性敏感元件在被测介质压力的作用下其自由端端会产生相应的位移，相应的 位移则通过齿轮传动放大机构和杆机构转换为对应的转角位移，与转角位移同步的仪表指针就会在示数装置的度盘刻线上指示出被测介质的压力。 四．...
