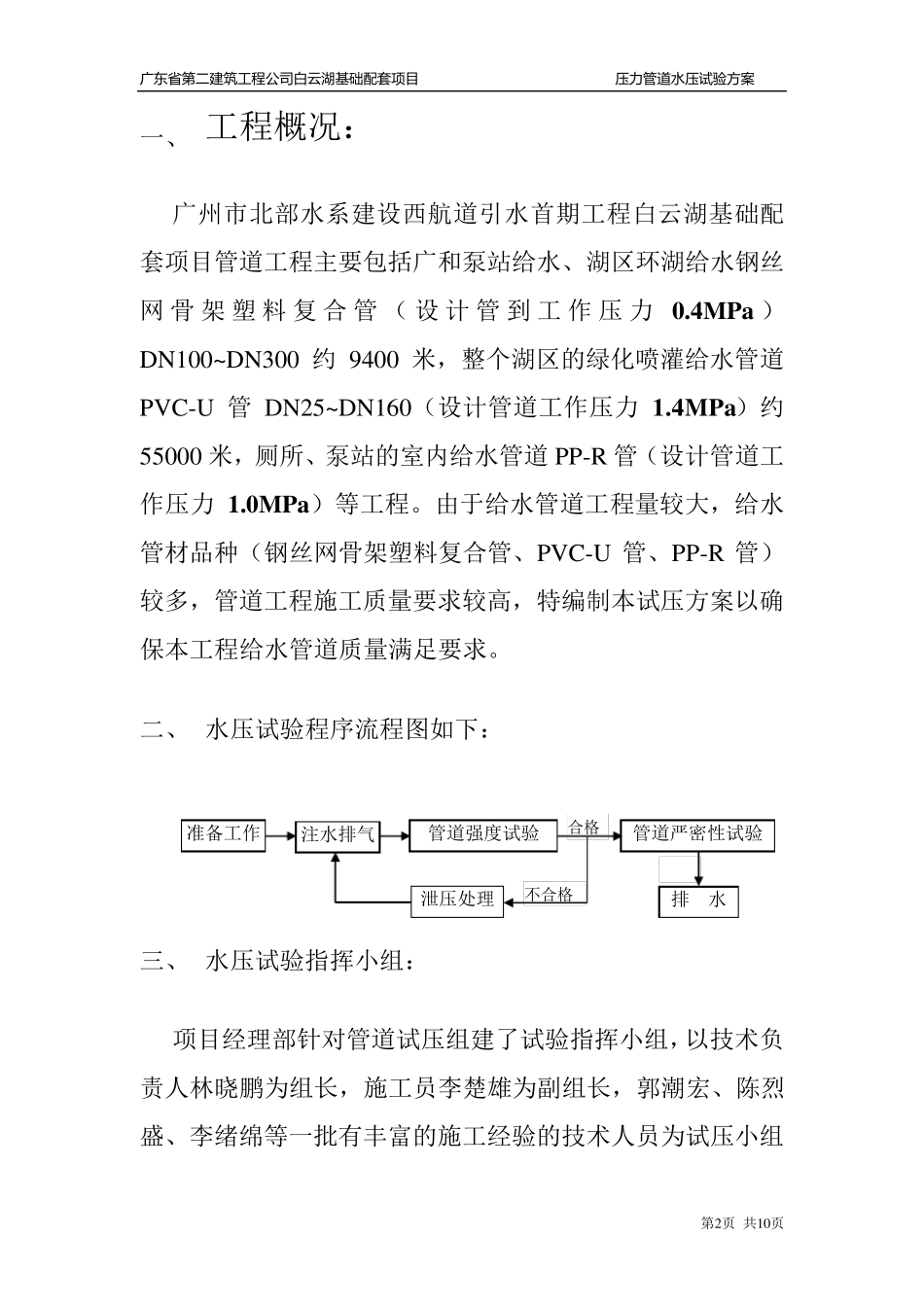

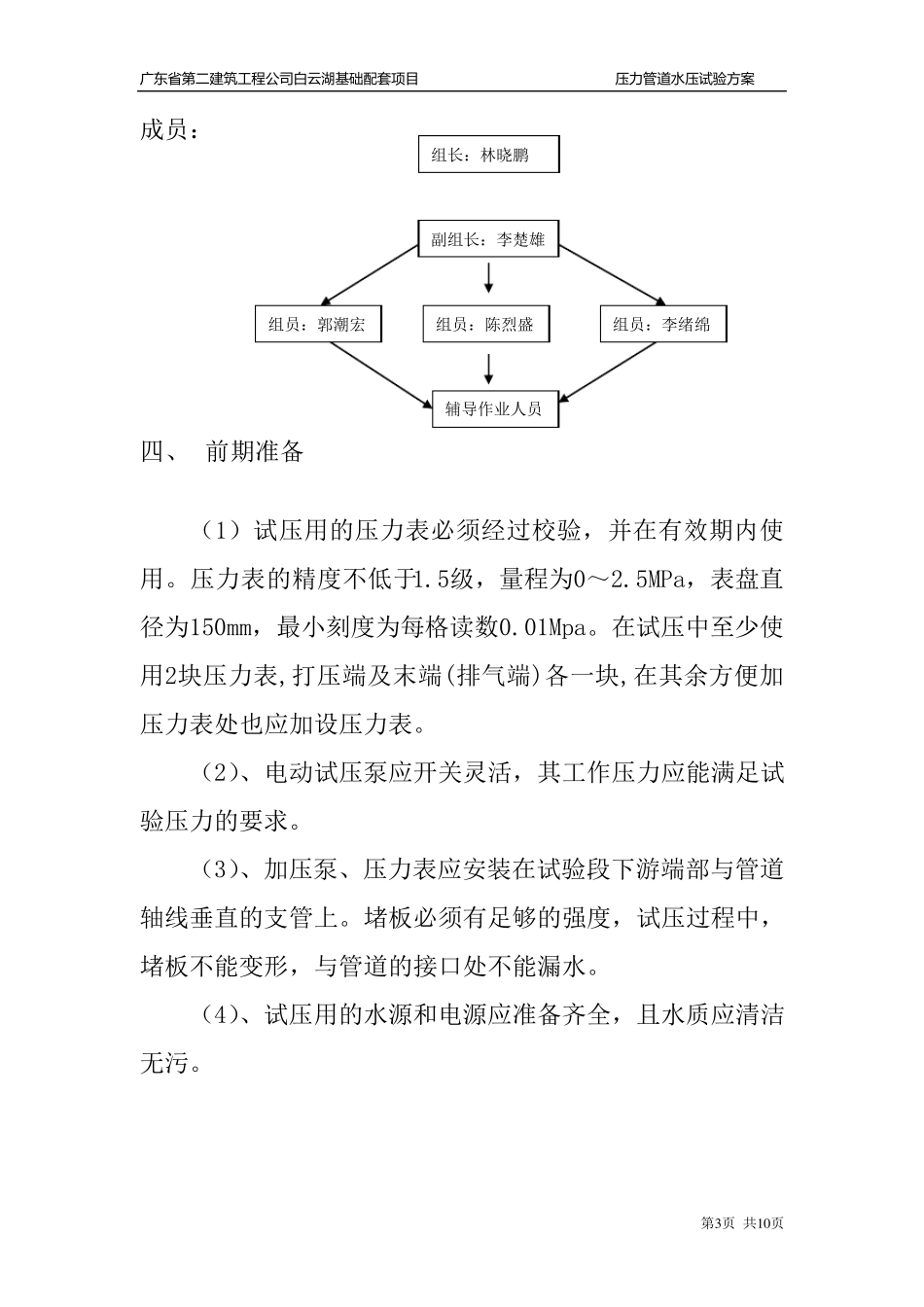

广 东省第二建筑工程公司白云湖基础配套项目 压力管道水压试验方案 第1 页 共1 0 页 一、 工程概况： ........................................................... 2 二、 水压试验程序流程图如下： ............................... 2 三、 水压试验指挥小组： ........................................... 2 四、 前期准备 ............................................................... 3 五、 管线试压 ............................................................... 4 六、 分段试压各段划分表 ........................................... 8 七、 注水与排水方案 ................................................... 9 八、 安全防范与管理措施 ........................................... 9 广 东省第二建筑工程公司白云湖基础配套项目 压力管道水压试验方案 第2页 共10页 一、 工程概况： 广州市北部水系建设西航道引水首期工程白云湖基础配套项目管道工程主要包括广和泵站给水、湖区环湖给水钢丝网 骨 架 塑 料 复 合 管 （ 设 计 管 到 工 作 压 力 0.4MPa）DN100~DN300 约 9400 米，整个湖区的绿化喷灌给水管道PVC-U 管 DN25~DN160（设计管道工作压力 1.4MPa）约55000 米，厕所、泵站的室内给水管道 PP-R 管（设计管道工作压力 1.0MPa）等工程。由于给水管道工程量较大，给水管材品种（钢丝网骨架塑料复合管、PVC-U 管、PP-R 管）较多，管道工程施工质量要求较高，特编制本试压方案以确保本工程给水管道质量满足要求。 二、 水压试验程序流程图如下： 三、 水压试验指挥小组： 项目经理部针对管道试压组建了试验指挥小组，以技术负责人林晓鹏为组长，施工员李楚雄为副组长，郭潮宏、陈烈盛、李绪绵等一批有丰富的施工经验的技术人员为试压小组 合格 准备工作 注水排气 管道强度试验 排 水 泄压处理 不合格 管道严密性试验 广 东省第二建筑工程公司白云湖基础配套项目 压力管道水压试验方案 第3 页 共1 0 页 成员： 四、 前期准备 （1）试压用的压力表必须经过校验，并在有效期内使用。压力表的精度不低于1.5级，量程为0～2.5MPa，表盘直径为150mm，最小刻度为每格读数0.01Mpa。在试压中至少使用2块压力表,打压端及末端(排气端)各一块,在其余方便加压力表处也应加设压力表。 （2）、电动试压泵应开关灵活，其...
