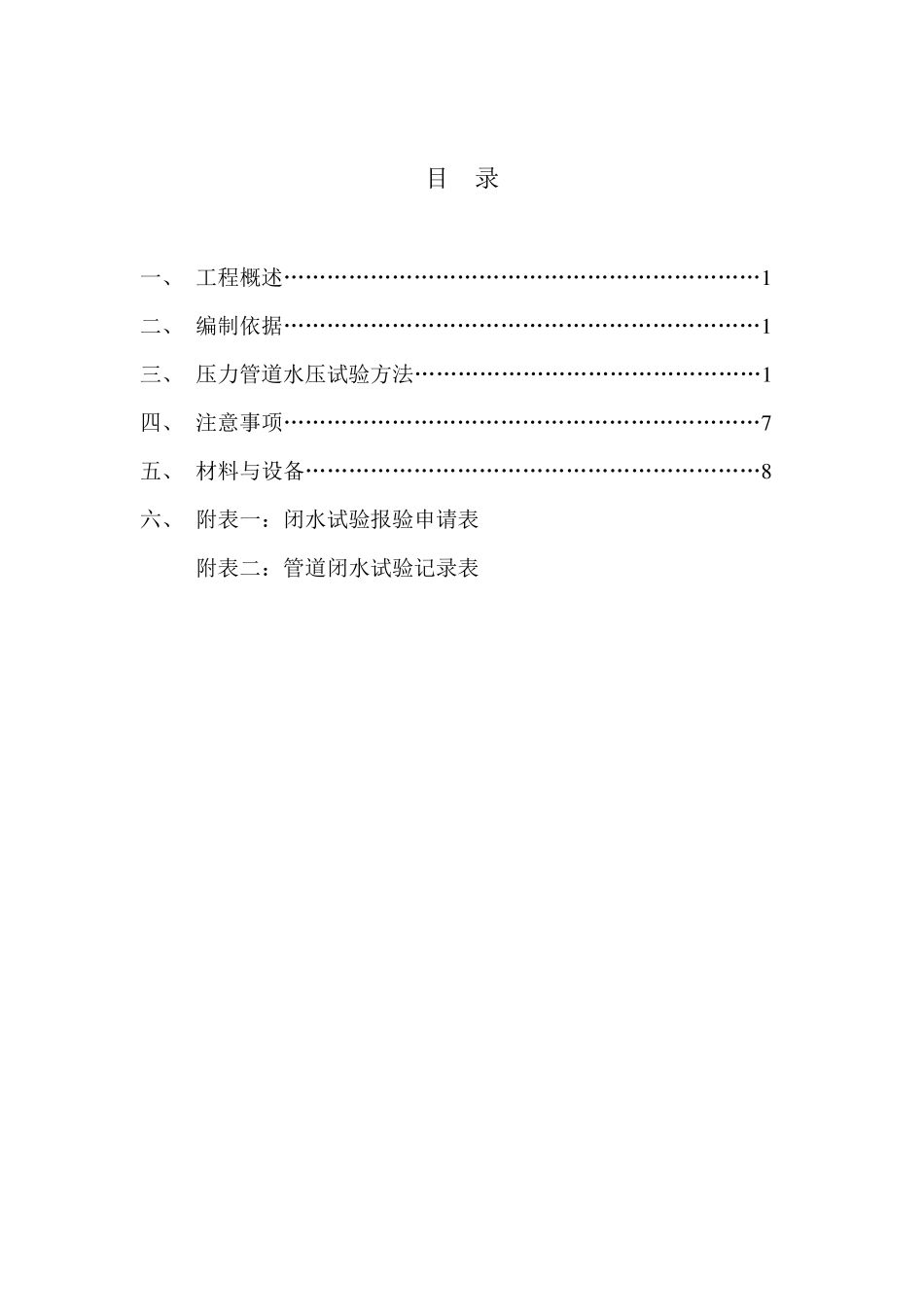

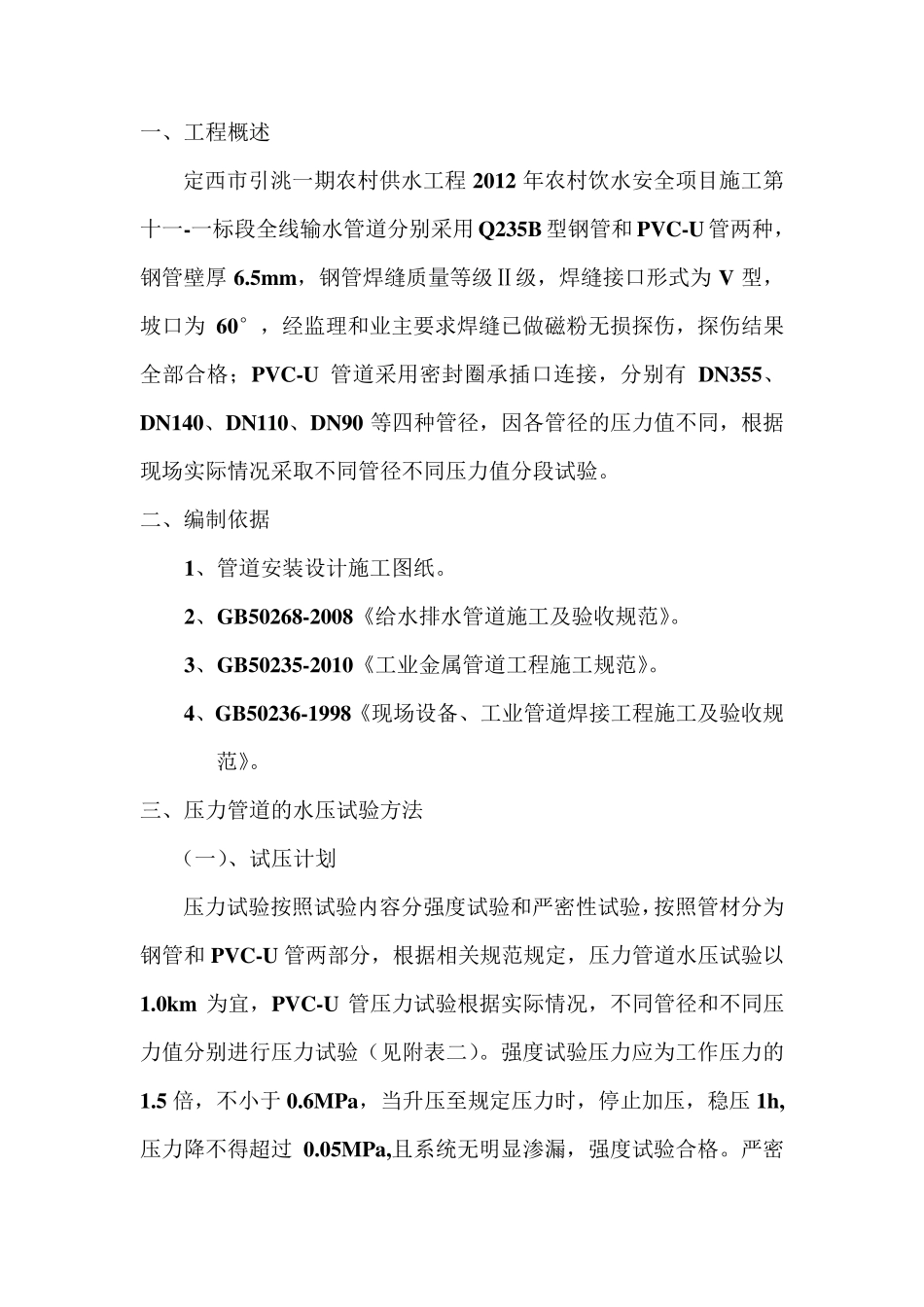

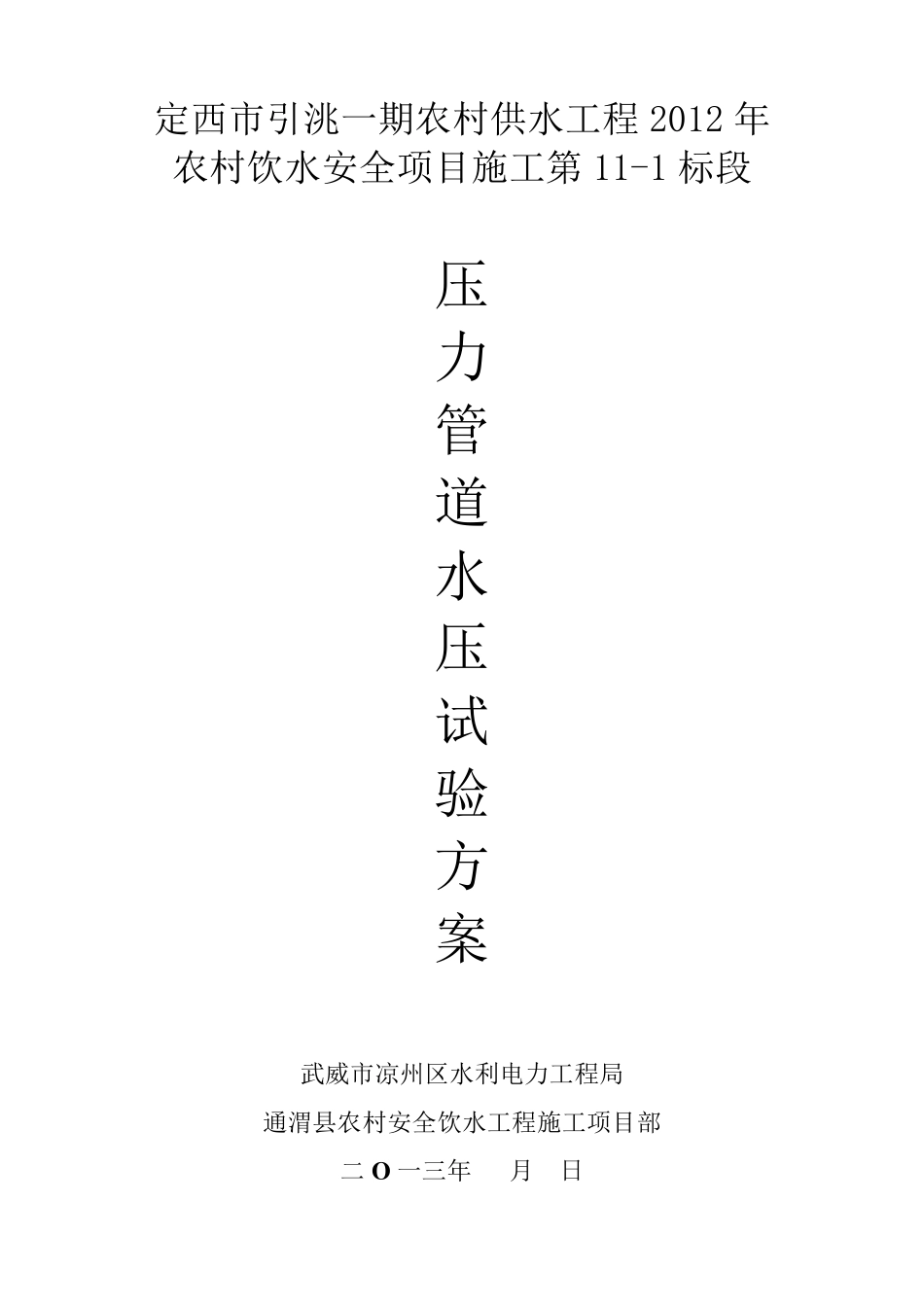

定西市引洮一期农村供水工程 2012 年农村饮水安全项目施工第 11-1 标段 压 力 管 道 水 压 试 验 方 案 武威市凉州区水利电力工程局 通渭县农村安全饮水工程施工项目部 二 O 一三年 月 日 目 录 一、 工程概述…………………………………………………………1 二、 编制依据…………………………………………………………1 三、 压力管道水压试验方法…………………………………………1 四、 注意事项…………………………………………………………7 五、 材料与设备………………………………………………………8 六、 附表一：闭水试验报验申请表 附表二：管道闭水试验记录表 一、工程概述 定西市引洮一期农村供水工程2012 年农村饮水安全项目施工第十一-一标段全线输水管道分别采用Q235B 型钢管和PVC-U 管两种，钢管壁厚6.5m m ，钢管焊缝质量等级Ⅱ级，焊缝接口形式为V 型，坡口为60°，经监理和业主要求焊缝已做磁粉无损探伤，探伤结果全部合格；PVC-U 管道采用密封圈承插口连接，分别有 DN355、DN140、DN110、DN90 等四种管径，因各管径的压力值不同，根据现场实际情况采取不同管径不同压力值分段试验。 二、编制依据 1、管道安装设计施工图纸。 2、GB50268-2008《给水排水管道施工及验收规范》。 3、GB50235-2010《工业金属管道工程施工规范》。 4、GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》。 三、压力管道的水压试验方法 （一）、试压计划 压力试验按照试验内容分强度试验和严密性试验，按照管材分为钢管和PVC-U 管两部分，根据相关规范规定，压力管道水压试验以1.0km 为宜，PVC-U 管压力试验根据实际情况，不同管径和不同压力值分别进行压力试验（见附表二）。强度试验压力应为工作压力的1.5 倍，不小于 0.6MPa，当升压至规定压力时，停止加压，稳压 1h,压力降不得超过 0.05MPa,且系统无明显渗漏，强度试验合格。严密性试验，强度试验合格后，泄压至工作压力的1.15 倍，稳压2h，压力下降不得超过0.03MPa,且各类接点合格无渗漏。 （二）、压力试验流程 （三）、试压方法 1、试压准备工作 （1）、第一次水压试验前需要用封头封堵管的端头，检查各井内设备是否完善，有无漏装。 （2）、准备好试压用的试压泵、压力表、切断阀、止水阀、止回阀等，连接好注水泵、增压泵、电源、水源。 （3）、检查试压段内已安装的排气阀、排泥阀等是否已经打开。 2、...
