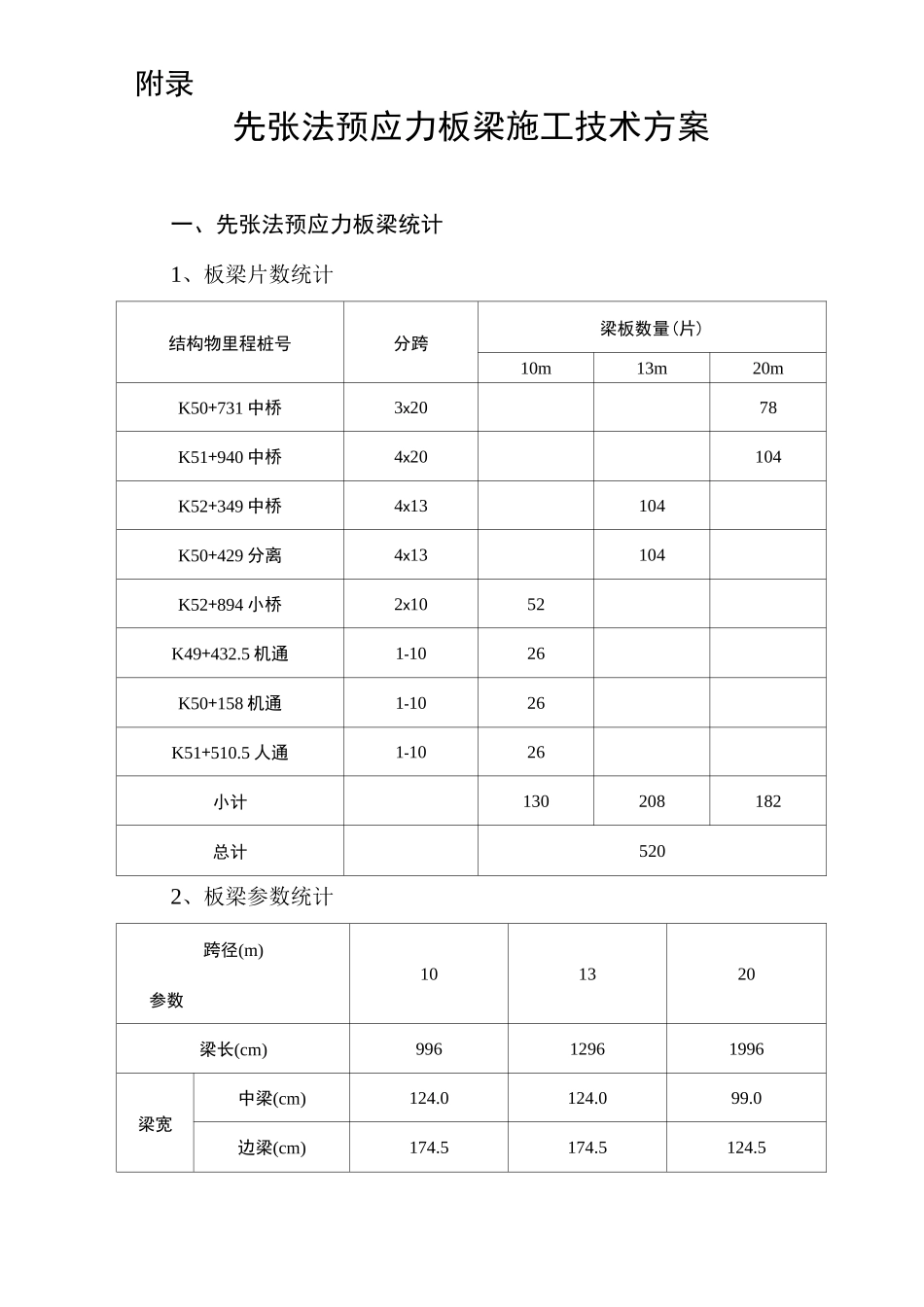

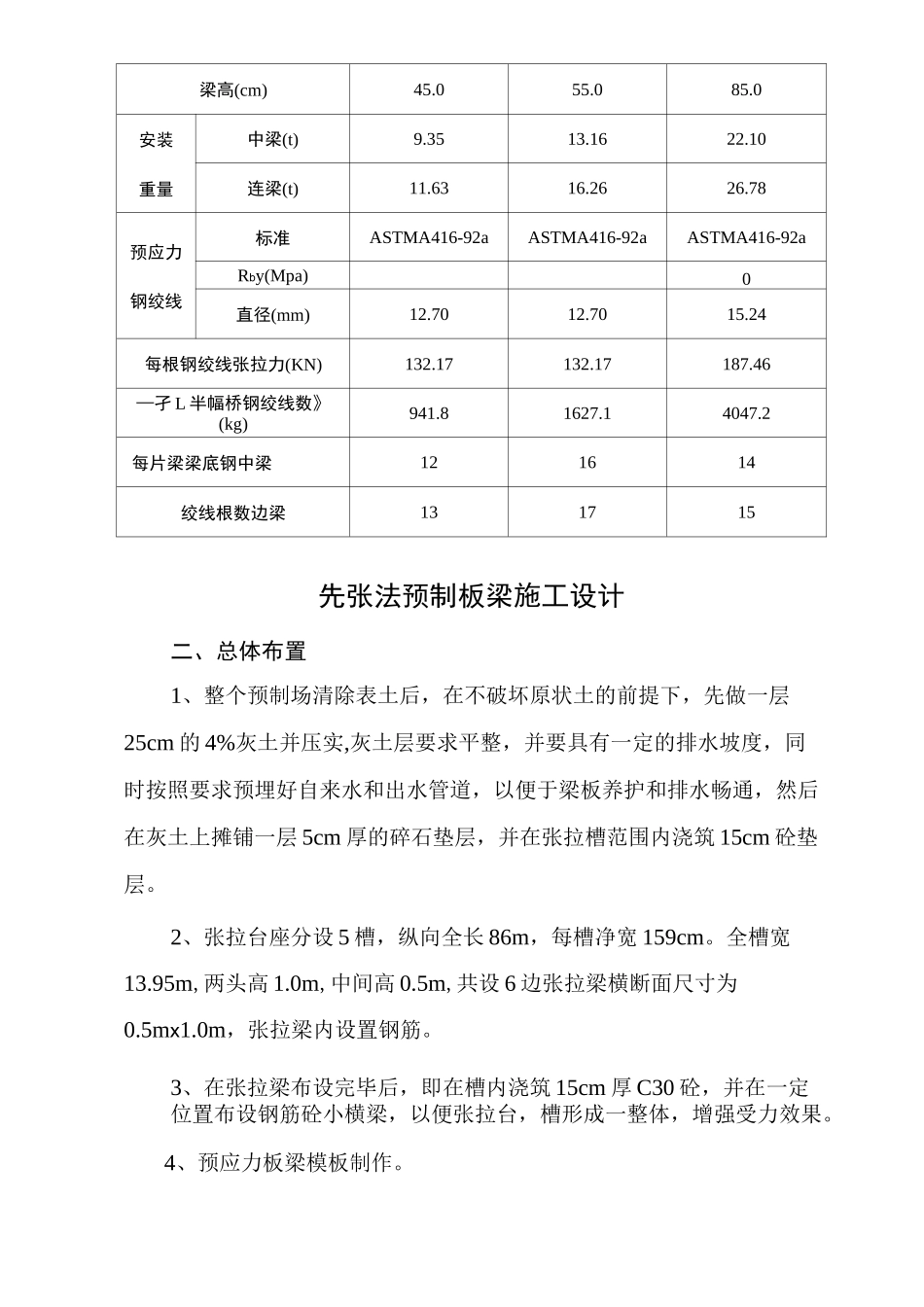

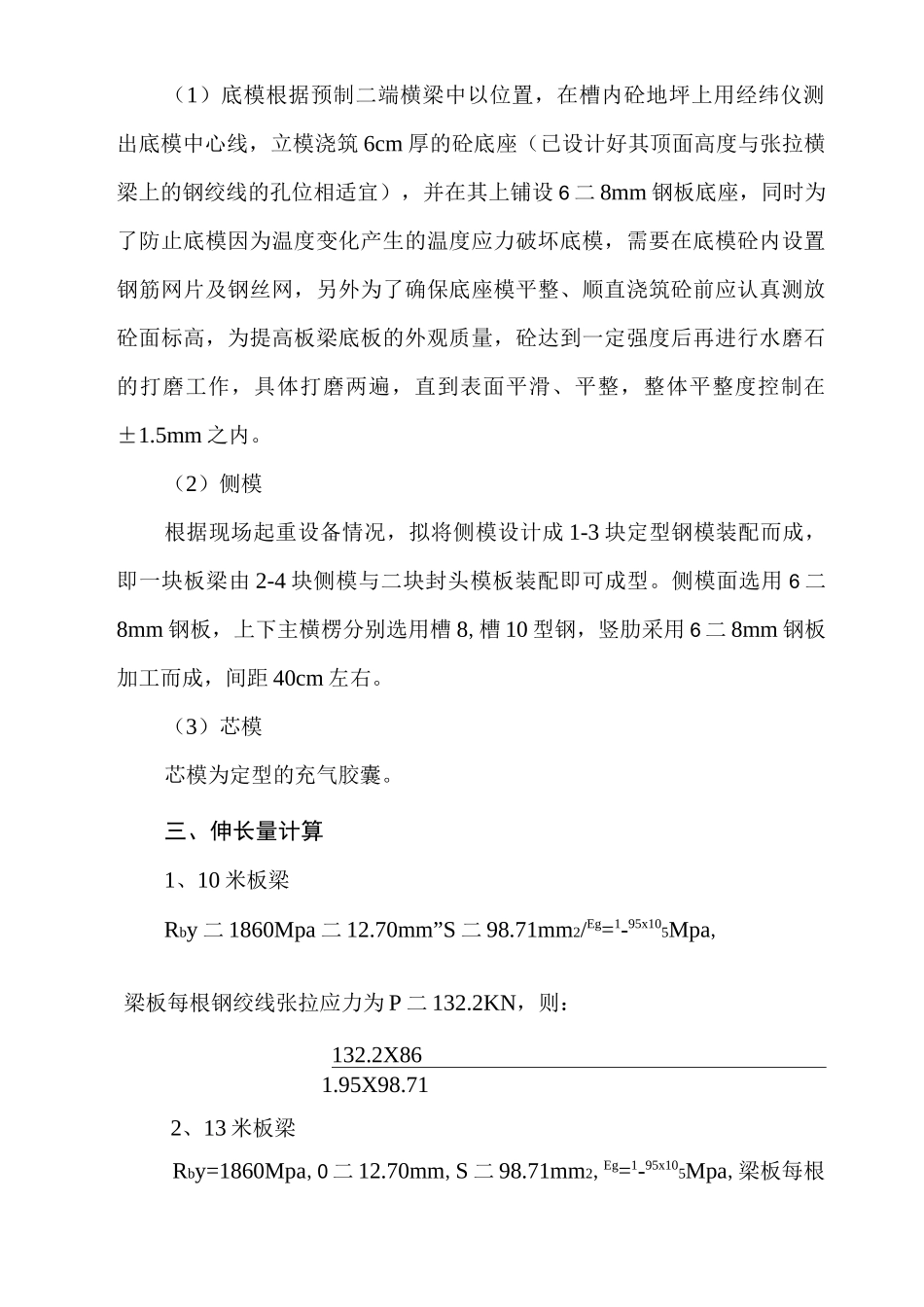

附录先张法预应力板梁施工技术方案一、先张法预应力板梁统计1、板梁片数统计结构物里程桩号分跨梁板数量(片)10m13m20mK50+731 中桥3x2078K51+940 中桥4x20104K52+349 中桥4x13104K50+429 分离4x13104K52+894 小桥2x1052K49+432.5 机通1-1026K50+158 机通1-1026K51+510.5 人通1-1026小计130208182总计5202、板梁参数统计跨径(m)参数101320梁长(cm)99612961996梁宽中梁(cm)124.0124.099.0边梁(cm)174.5174.5124.5梁高(cm)45.055.085.0安装中梁(t)9.3513.1622.10重量连梁(t)11.6316.2626.78预应力标准ASTMA416-92aASTMA416-92aASTMA416-92a钢绞线Rby(Mpa)0直径(mm)12.7012.7015.24每根钢绞线张拉力(KN)132.17132.17187.46—孑 L 半幅桥钢绞线数》(kg)941.81627.14047.2每片梁梁底钢中梁121614绞线根数边梁131715先张法预制板梁施工设计二、总体布置1、整个预制场清除表土后，在不破坏原状土的前提下，先做一层25cm 的 4%灰土并压实,灰土层要求平整，并要具有一定的排水坡度，同时按照要求预埋好自来水和出水管道，以便于梁板养护和排水畅通，然后在灰土上摊铺一层 5cm 厚的碎石垫层，并在张拉槽范围内浇筑 15cm 砼垫层。2、张拉台座分设 5 槽，纵向全长 86m，每槽净宽 159cm。全槽宽13.95m,两头高 1.0m,中间高 0.5m,共设 6 边张拉梁横断面尺寸为0.5mx1.0m，张拉梁内设置钢筋。3、在张拉梁布设完毕后，即在槽内浇筑 15cm 厚 C30 砼，并在一定位置布设钢筋砼小横梁，以便张拉台，槽形成一整体，增强受力效果。4、预应力板梁模板制作。（1）底模根据预制二端横梁中以位置，在槽内砼地坪上用经纬仪测出底模中心线，立模浇筑 6cm 厚的砼底座（已设计好其顶面高度与张拉横梁上的钢绞线的孔位相适宜），并在其上铺设 6 二 8mm 钢板底座，同时为了防止底模因为温度变化产生的温度应力破坏底模，需要在底模砼内设置钢筋网片及钢丝网，另外为了确保底座模平整、顺直浇筑砼前应认真测放砼面标高，为提高板梁底板的外观质量，砼达到一定强度后再进行水磨石的打磨工作，具体打磨两遍，直到表面平滑、平整，整体平整度控制在±1.5mm 之内。（2）侧模根据现场起重设备情况，拟将侧模设计成 1-3 块定型钢模装配而成，即一块板梁由 2-4 块侧模与二块封头模板装配即可成型。侧模面选用 6 二8mm 钢板，上下主横楞分别选用槽 8,槽 10 型钢，竖肋采用 6 二 8mm 钢板加工而成，间距 40cm 左右。（3）芯模芯模为定型的充...
