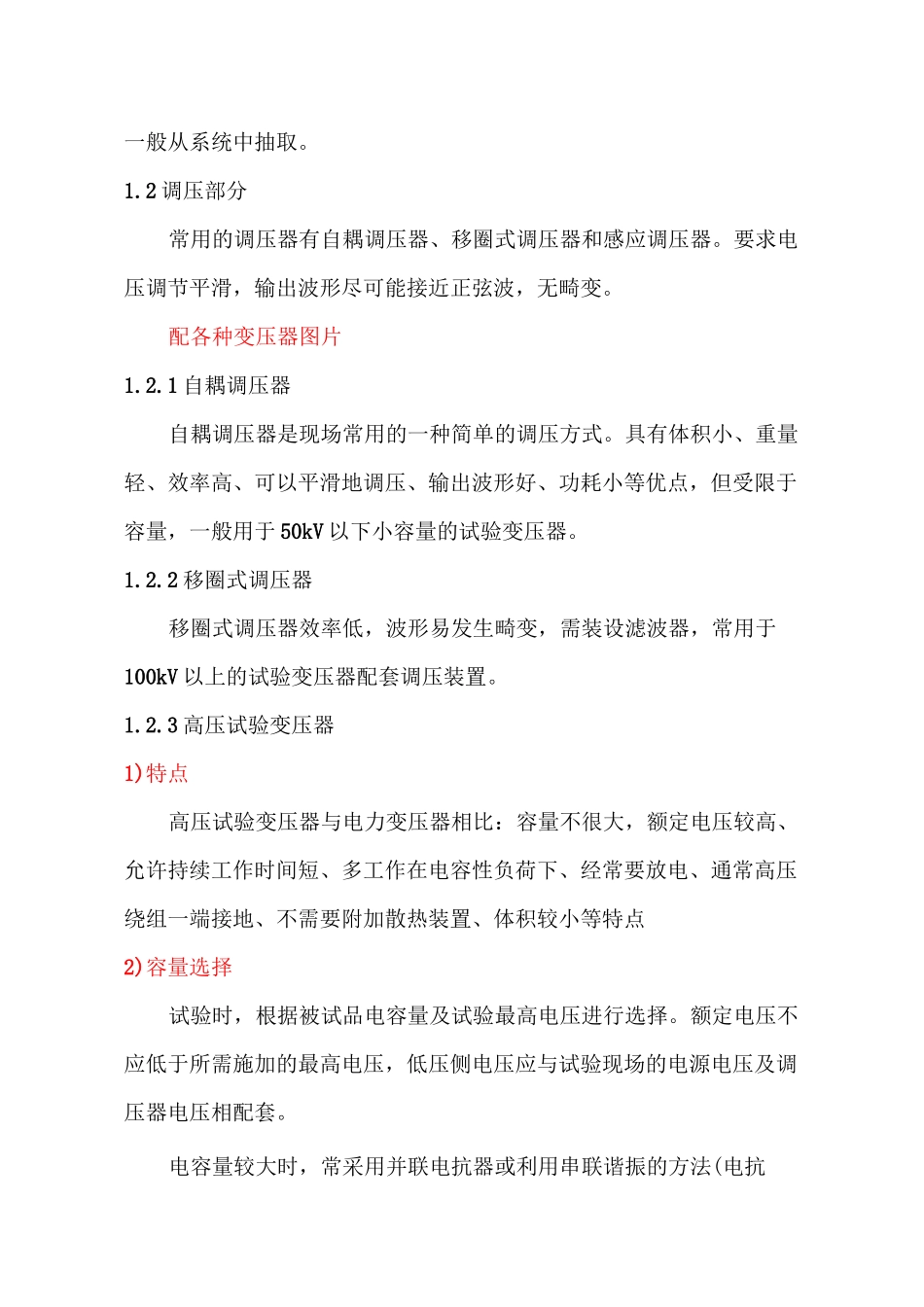

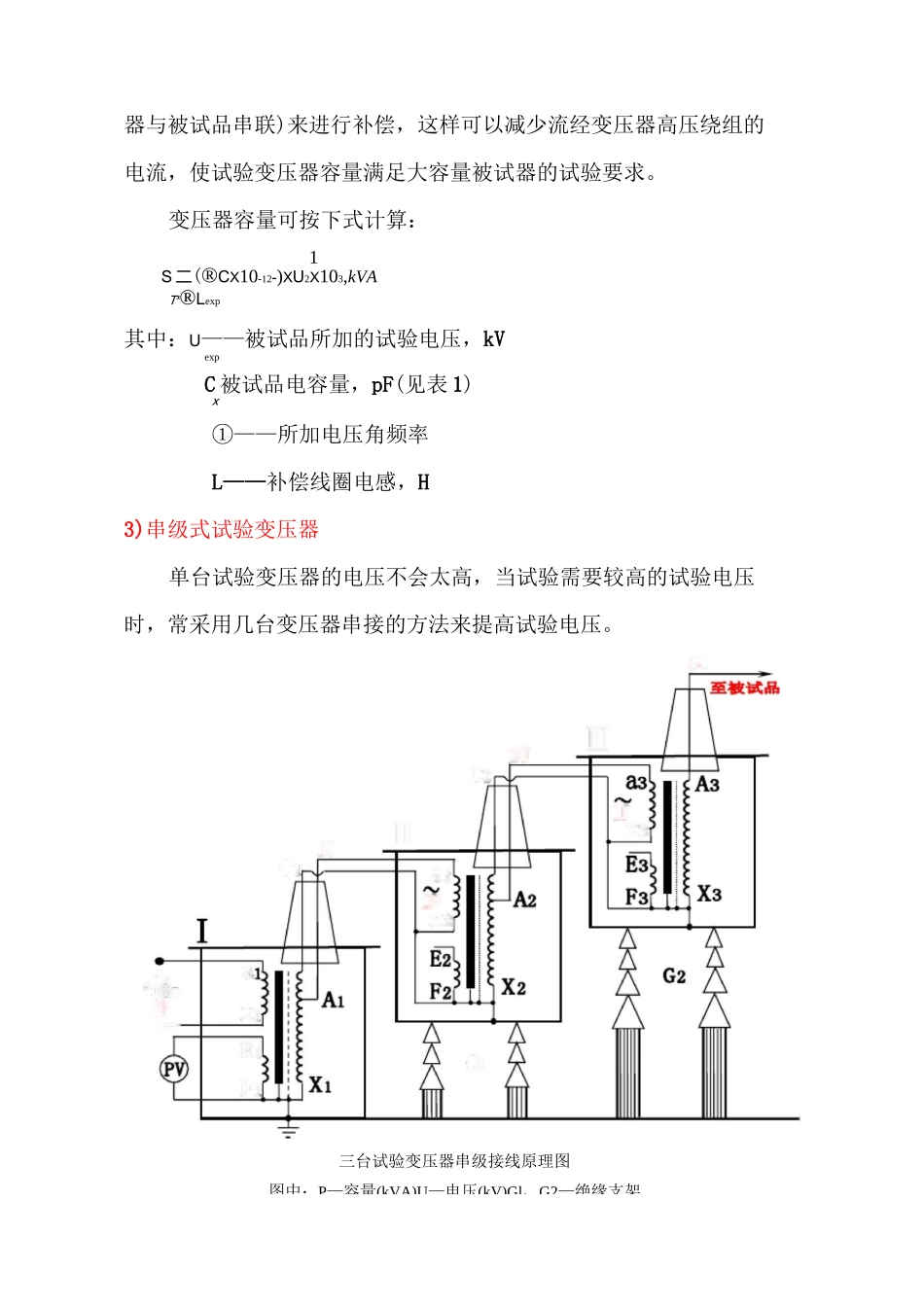

交流耐压试验交流耐压试验与绝缘电阻及吸收比试验、介损试验、直流泄漏试验等都是绝缘性能试验，但由于后者试验电压一般较低，为非破坏性试验，对某些局部缺陷反映往往不灵敏，而这些局部缺陷在运行中可能会逐渐发展成为整体缺陷或更大的局部缺陷，成为影响安全运行的严重隐患，从而导致事故的发生。因此，为了更灵敏有效地查出某些局部缺陷，考验被试品绝缘承受各种过电压的能力，就必须对被试品进行交流耐压试验。交流耐压试验可以更灵敏有效地发现被试品的局部缺陷，考验被试品绝缘承受各种过电压的能力。交流耐压试验对于固体绝缘来说，会使原来存在的绝缘缺陷进一步发展，使绝缘强度进一步降低，虽在耐压时不至于击穿，但形成了绝缘内部劣化的积累效应、创伤效应，为尽可能地避免这种情况发生，必须正确选择试验电压的标准和耐压时间。1.交流耐压试验的组成交流耐压试验分为五个部分：交流电源、调压、控制保护、电压测量、波形改善。1.1 交流电源部分交流耐压试验电源多为 220V、380V 和 6kV、10kV 交流电源。一般小容量的被试品试验时多采用 220V、380V 试验电源，对于试验电源电压要求较高时，多采用线电压 380V。大容量超高压试验变压器多采用6kV〜10kV 移圈式调压器进行调压，6kV〜10kV 试验电源一般从系统中抽取。1.2 调压部分常用的调压器有自耦调压器、移圈式调压器和感应调压器。要求电压调节平滑，输出波形尽可能接近正弦波，无畸变。配各种变压器图片1.2.1 自耦调压器自耦调压器是现场常用的一种简单的调压方式。具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点，但受限于容量，一般用于 50kV 以下小容量的试验变压器。1.2.2 移圈式调压器移圈式调压器效率低，波形易发生畸变，需装设滤波器，常用于100kV 以上的试验变压器配套调压装置。1.2.3 高压试验变压器1)特点高压试验变压器与电力变压器相比：容量不很大，额定电压较高、允许持续工作时间短、多工作在电容性负荷下、经常要放电、通常高压绕组一端接地、不需要附加散热装置、体积较小等特点2)容量选择试验时，根据被试品电容量及试验最高电压进行选择。额定电压不应低于所需施加的最高电压，低压侧电压应与试验现场的电源电压及调压器电压相配套。电容量较大时，常采用并联电抗器或利用串联谐振的方法(电抗m2Cn1CaaXEGF2PXIPX3250Hz三台试验变压器串级接线原理图图中：P—容量(kVA)U—电压(kV)Gl、G2—绝缘支架器与被试品串联)来进...
