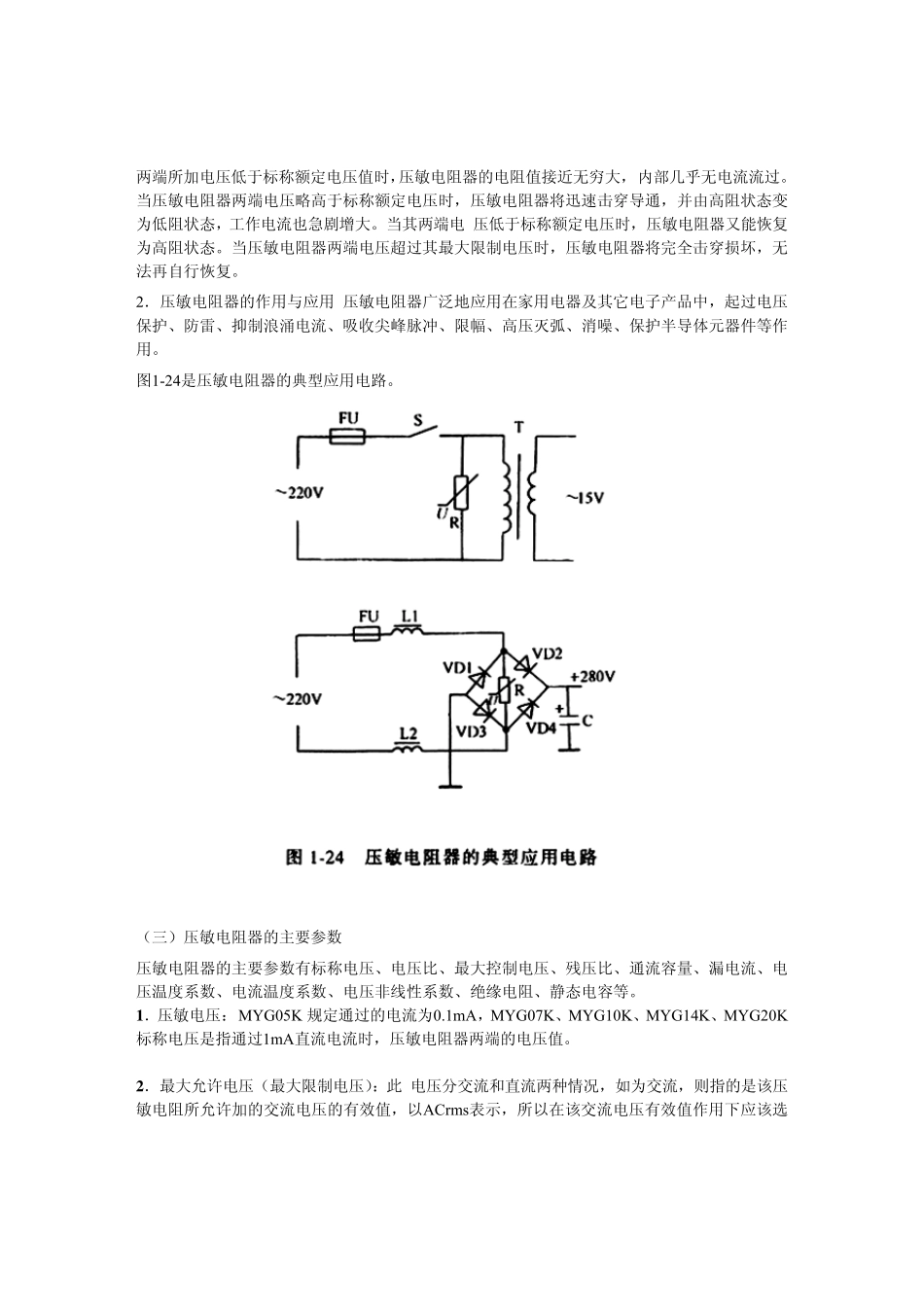

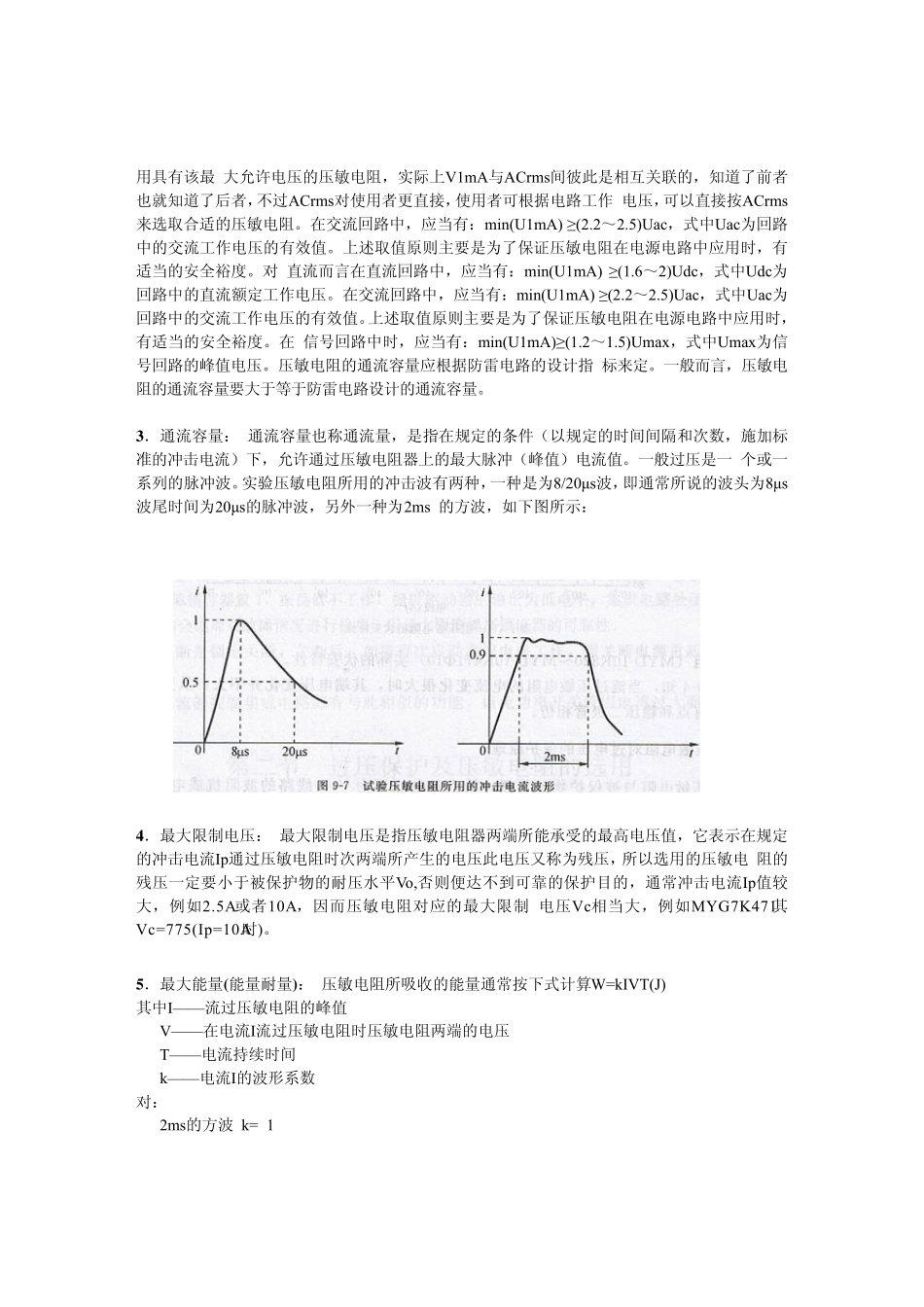

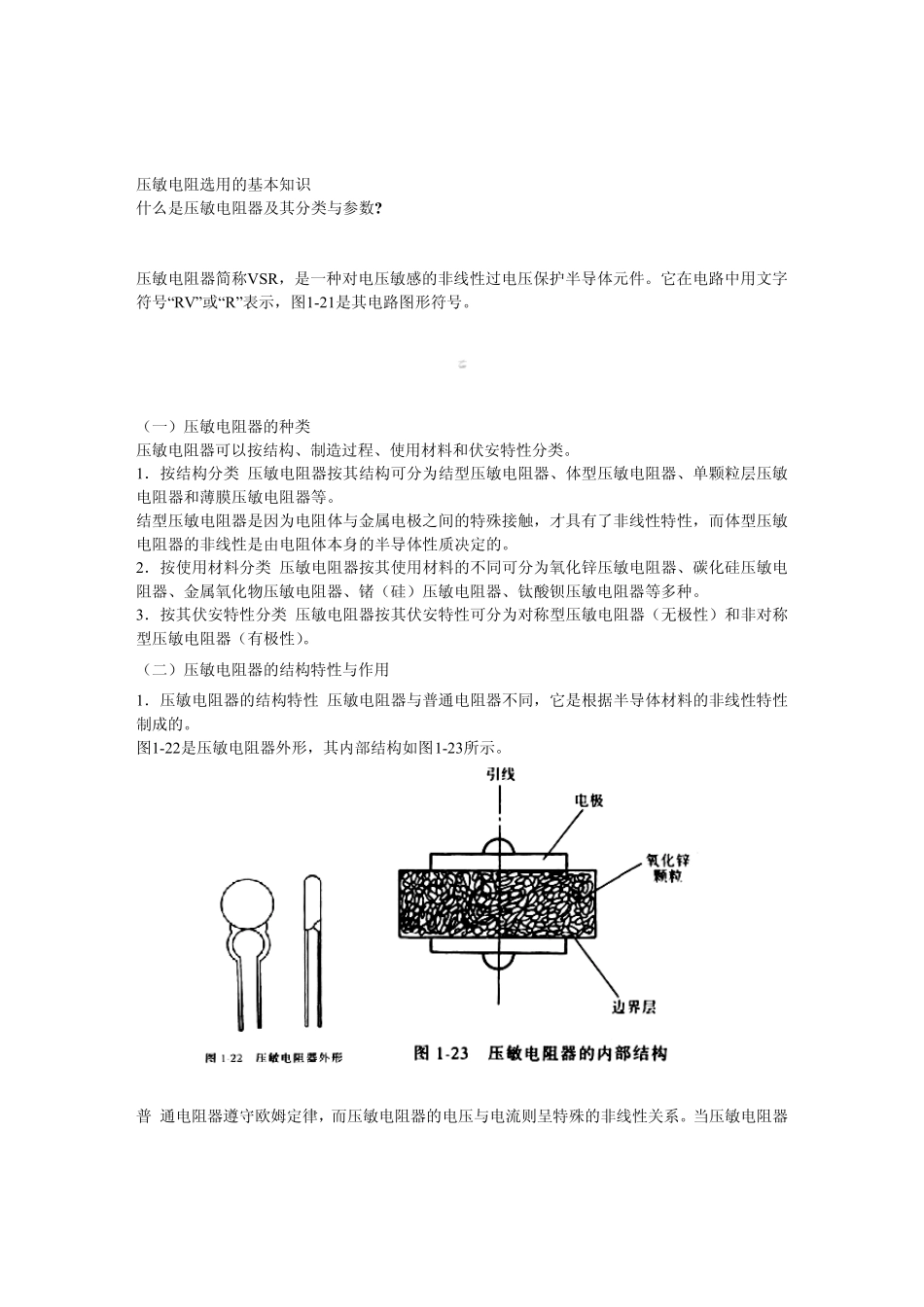

压敏电阻选用的基本知识 什么是压敏电阻器及其分类与参数? 压敏电阻器简称VSR,是一种对电压敏感的非线性过电压保护半导体元件。它在电路中用文字符号“RV”或“R”表示,图1-21是其电路图形符号。 (一)压敏电阻器的种类 压敏电阻器可以按结构、制造过程、使用材料和伏安特性分类。 1.按结构分类 压敏电阻器按其结构可分为结型压敏电阻器、体型压敏电阻器、单颗粒层压敏电阻器和薄膜压敏电阻器等。 结型压敏电阻器是因为电阻体与金属电极之间的特殊接触,才具有了非线性特性,而体型压敏电阻器的非线性是由电阻体本身的半导体性质决定的。 2.按使用材料分类 压敏电阻器按其使用材料的不同可分为氧化锌压敏电阻器、碳化硅压敏电阻器、金属氧化物压敏电阻器、锗(硅)压敏电阻器、钛酸钡压敏电阻器等多种。 3.按其伏安特性分类 压敏电阻器按其伏安特性可分为对称型压敏电阻器(无极性)和非对称型压敏电阻器(有极性)。 (二)压敏电阻器的结构特性与作用 1.压敏电阻器的结构特性 压敏电阻器与普通电阻器不同,它是根据半导体材料的非线性特性制成的。 图1-22是压敏电阻器外形,其内部结构如图1-23所示。 普 通电阻器遵守欧姆定律,而压敏电阻器的电压与电流则呈特殊的非线性关系。当压敏电阻器两端所加电压低于标称额定电压值时,压敏电阻器的电阻值接近无穷大, 内部几乎无电流流过。当压敏电阻器两端电压略高于标称额定电压时,压敏电阻器将迅速击穿导通,并由高阻状态变为低阻状态,工作电流也急剧增大。当其两端电 压低于标称额定电压时,压敏电阻器又能恢复为高阻状态。当压敏电阻器两端电压超过其最大限制电压时,压敏电阻器将完全击穿损坏,无法再自行恢复。 2.压敏电阻器的作用与应用 压敏电阻器广泛地应用在家用电器及其它电子产品中,起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。 图1-24是压敏电阻器的典型应用电路。 (三)压敏电阻器的主要参数 压敏电阻器的主要参数有标称电压、电压比、最大控制电压、残压比、通流容量、漏电流、电压温度系数、电流温度系数、电压非线性系数、绝缘电阻、静态电容等。 1.压敏电压: MYG05K 规定通过的电流为0.1mA,MYG07K、MYG10K、MYG14K、MYG20K标称电压是指通过1mA直流电流时,压敏电阻器两端的电压值。 2.最大允许电压(最大限制电压):此 电压分交流和直流两种情况,如为交流,则指的是该压敏电阻...
