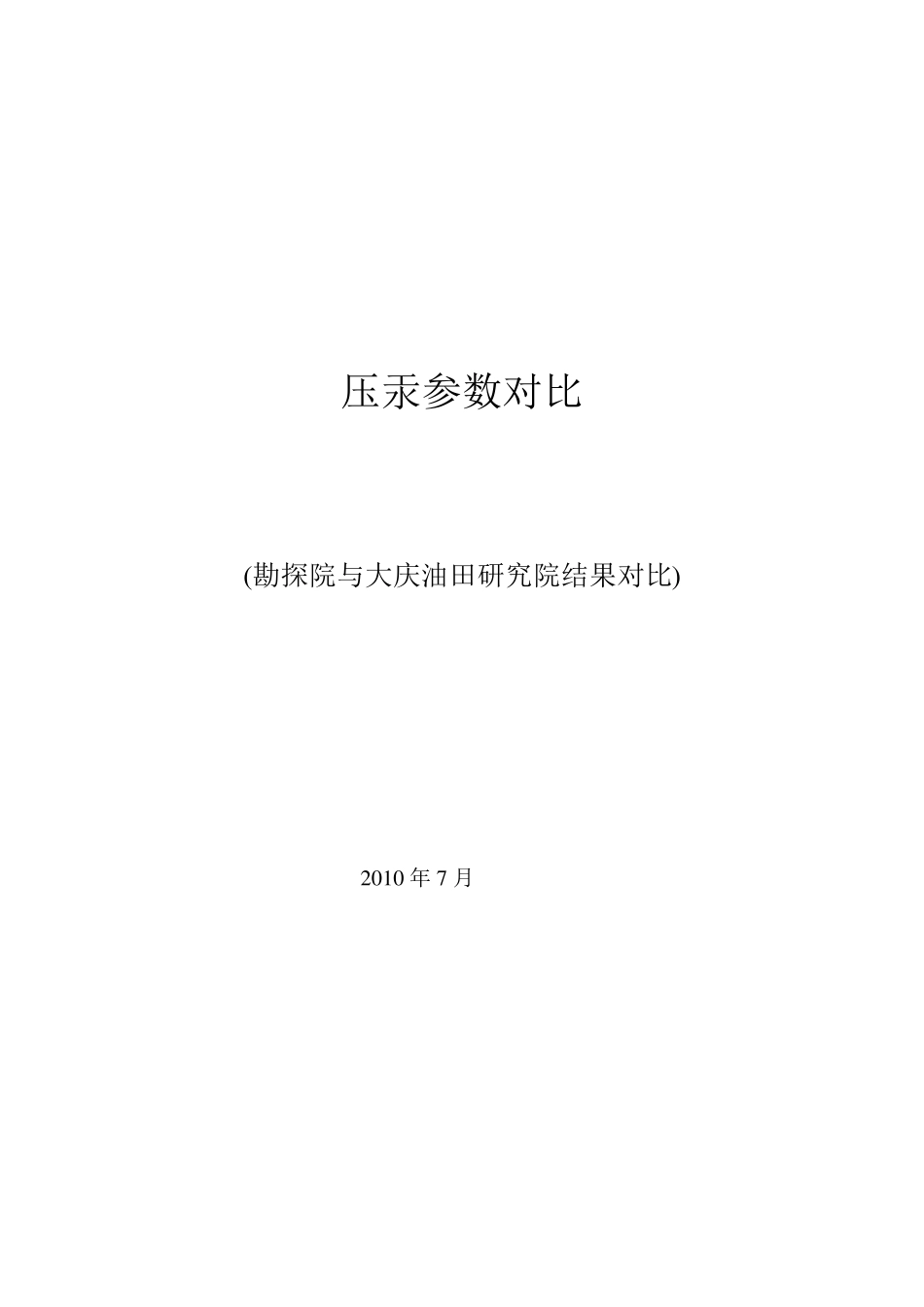

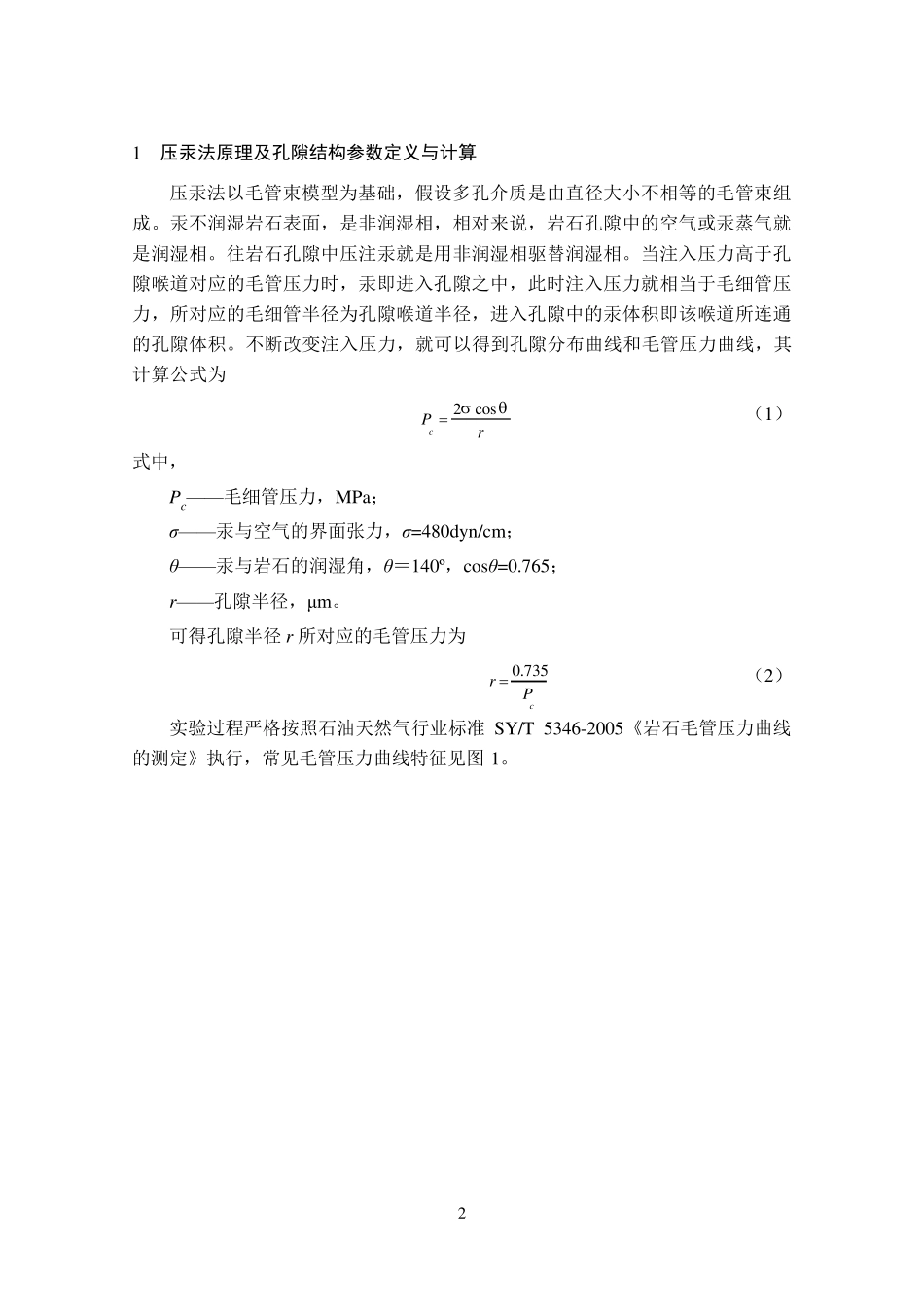

压汞参数对比 (勘探院与大庆油田研究院结果对比) 2 0 1 0 年 7 月 2 1 压汞法原理及孔隙结构参数定义与计算 压汞法以毛管束模型为基础，假设多孔介质是由直径大小不相等的毛管束组成。汞不润湿岩石表面，是非润湿相，相对来说，岩石孔隙中的空气或汞蒸气就是润湿相。往岩石孔隙中压注汞就是用非润湿相驱替润湿相。当注入压力高于孔隙喉道对应的毛管压力时，汞即进入孔隙之中，此时注入压力就相当于毛细管压力，所对应的毛细管半径为孔隙喉道半径，进入孔隙中的汞体积即该喉道所连通的孔隙体积。不断改变注入压力，就可以得到孔隙分布曲线和毛管压力曲线，其计算公式为 2coscPr （1） 式中， Pc——毛细管压力，MPa； σ——汞与空气的界面张力，σ=480dyn/cm； θ——汞与岩石的润湿角，θ＝140º，cosθ=0.765； r——孔隙半径，μm。 可得孔隙半径r 所对应的毛管压力为 0.735crP （2） 实验过程严格按照石油天然气行业标准 SY/T 5346-2005《岩石毛管压力曲线的测定》执行，常见毛管压力曲线特征见图 1。 3 Capillary Pressure, PPore-Throat Radius, rSmaxSminSRPdPePtPc50010050500100 MercurySaturation (%)Wetting PhaseSaturation (%)PapexSwanson'sDisplacementPressure,ThresholdPressure, EntryPressure,cPlateauSteep SlopeIrreducible Water Saturation, Swir 图1 毛管压力曲线特征图 定量描述孔喉大小分布定量指标主要有以下参数：排驱压力、中值压力、最大连通孔隙半径、孔隙半径中值、平均孔隙半径、半径均值、最大汞饱和度、最终剩余汞饱和度、仪器最大退出效率、分选系数、结构系数、孔隙度峰位、渗透率峰位、渗透率峰值、孔隙度峰值、歪度、相对分选系数、特征结构参数、均质系数等，其定义及计算公式如下： 1. Pd 排驱压力(MPa)：指非润湿相开始进入岩样最大喉道的压力，也就是非润湿相刚开始进入岩样的压力。 2. rmax 最大孔喉半径(μm)：压力为排驱压力时非润湿相进入岩石的孔喉半径为最大孔喉半径，与Pd一起是表示岩石渗透性好坏的重要参数。 3. P50 饱和度中值压力(MPa)：非润湿相饱和度50%时相应的毛管压力为P50，它越小反映岩石渗滤性越好，产能越高。 4. r50 孔喉半径中值(μm)：非润湿相饱和度为50%时相应的孔喉半径为r50，它可近似地代表样品的平均孔喉半径。 5. r 孔喉半径平均值(μm)：它是表示岩石平均孔喉半径大小的参数。采用半径对汞饱和度...
