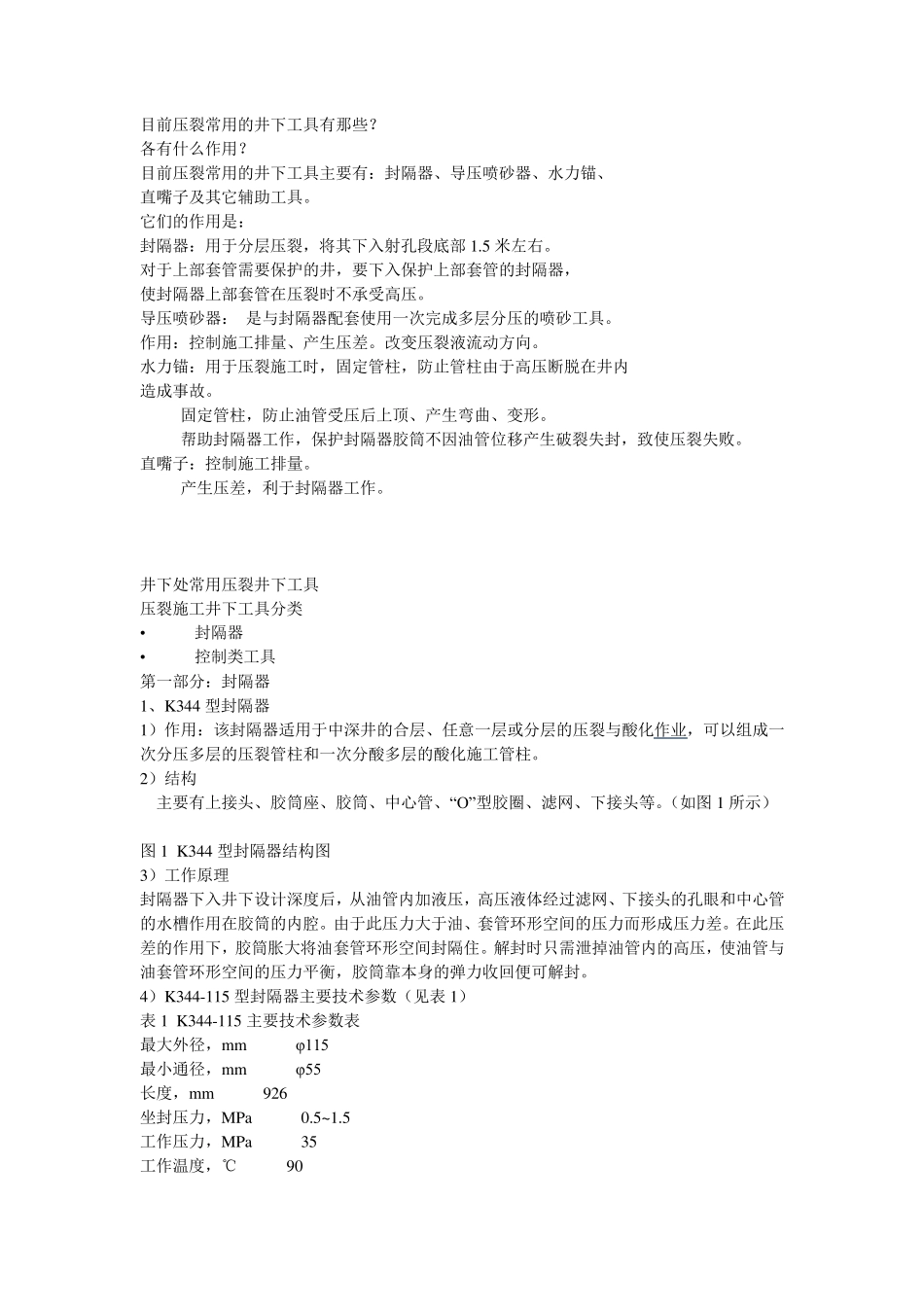

目前压裂常用的井下工具有那些？ 各有什么作用？ 目前压裂常用的井下工具主要有：封隔器、导压喷砂器、水力锚、 直嘴子及其它辅助工具。 它们的作用是： 封隔器：用于分层压裂，将其下入射孔段底部 1.5 米左右。 对于上部套管需要保护的井，要下入保护上部套管的封隔器， 使封隔器上部套管在压裂时不承受高压。 导压喷砂器： 是与封隔器配套使用一次完成多层分压的喷砂工具。 作用：控制施工排量、产生压差。改变压裂液流动方向。 水力锚：用于压裂施工时，固定管柱，防止管柱由于高压断脱在井内 造成事故。 固定管柱，防止油管受压后上顶、产生弯曲、变形。 帮助封隔器工作，保护封隔器胶筒不因油管位移产生破裂失封，致使压裂失败。 直嘴子：控制施工排量。 产生压差，利于封隔器工作。 井下处常用压裂井下工具 压裂施工井下工具分类 • 封隔器 • 控制类工具 第一部分：封隔器 1、K344 型封隔器 1）作用：该封隔器适用于中深井的合层、任意一层或分层的压裂与酸化作业，可以组成一次分压多层的压裂管柱和一次分酸多层的酸化施工管柱。 2）结构 主要有上接头、胶筒座、胶筒、中心管、“O”型胶圈、滤网、下接头等。（如图1 所示） 图1 K344 型封隔器结构图 3）工作原理 封隔器下入井下设计深度后，从油管内加液压，高压液体经过滤网、下接头的孔眼和中心管的水槽作用在胶筒的内腔。由于此压力大于油、套管环形空间的压力而形成压力差。在此压差的作用下，胶筒胀大将油套管环形空间封隔住。解封时只需泄掉油管内的高压，使油管与油套管环形空间的压力平衡，胶筒靠本身的弹力收回便可解封。 4）K344-115 型封隔器主要技术参数（见表1） 表1 K344-115 主要技术参数表 最大外径，mm φ115 最小通径，mm φ55 长度，mm 926 坐封压力，MPa 0.5~1.5 工作压力，MPa 35 工作温度，℃ 90 2、Y344 型封隔器 1）作用：该封隔器主要用于分层压裂、分层酸化、以及实现某种技术目的进行的地层封隔作业。 2）结构 主要有上接头、压帽、梯形盘根、中心管、衬套、胶筒、隔环、下胶筒座、上活塞、上缸套、中间接头 A、短中心管、下活塞、下缸套、中间接头 B、“O” 型胶圈、和下接头等组成。（如图 2 所示） 图 2 Y344 型封隔器结构图 3）工作原理 当将此封隔器下至井下预定深度坐封时，从油管内打入高压液体加液压。高压液体经过中心管的孔眼和滤网罩作用在上活塞和下活塞上，推动活塞上行压...
