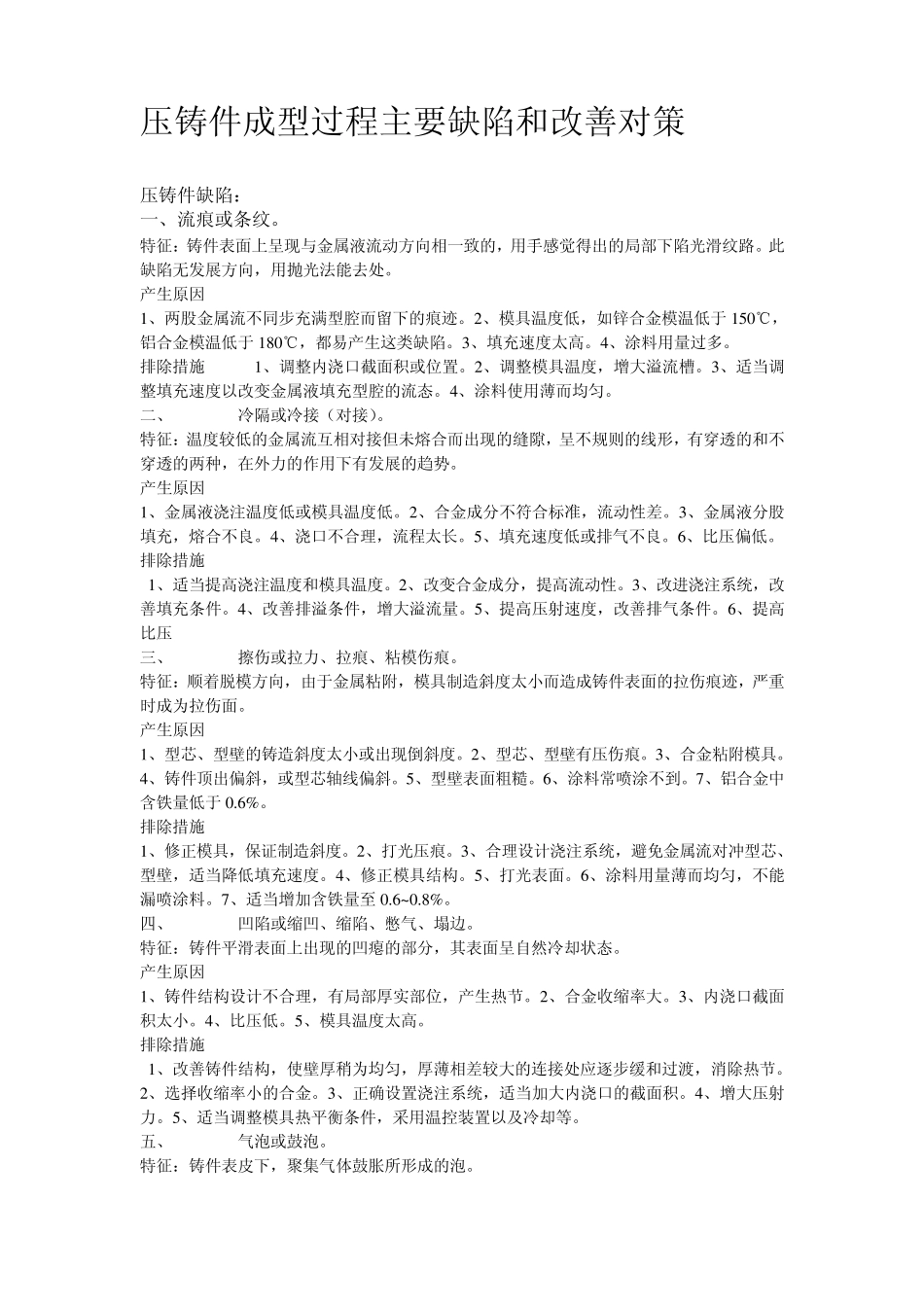

压铸件成型过程主要缺陷和改善对策 压铸件缺陷： 一、流痕或条纹。 特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。此缺陷无发展方向，用抛光法能去处。 产生原因 1、两股金属流不同步充满型腔而留下的痕迹。2、模具温度低，如锌合金模温低于150℃，铝合金模温低于180℃，都易产生这类缺陷。3、填充速度太高。4、涂料用量过多。 排除措施 1、调整内浇口截面积或位置。2、调整模具温度，增大溢流槽。3、适当调整填充速度以改变金属液填充型腔的流态。4、涂料使用薄而均匀。 二、 冷隔或冷接（对接）。 特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。 产生原因 1、金属液浇注温度低或模具温度低。2、合金成分不符合标准，流动性差。3、金属液分股填充，熔合不良。4、浇口不合理，流程太长。5、填充速度低或排气不良。6、比压偏低。 排除措施 1、适当提高浇注温度和模具温度。2、改变合金成分，提高流动性。3、改进浇注系统，改善填充条件。4、改善排溢条件，增大溢流量。5、提高压射速度，改善排气条件。6、提高比压 三、 擦伤或拉力、拉痕、粘模伤痕。 特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。 产生原因 1、型芯、型壁的铸造斜度太小或出现倒斜度。2、型芯、型壁有压伤痕。3、合金粘附模具。4、铸件顶出偏斜，或型芯轴线偏斜。5、型壁表面粗糙。6、涂料常喷涂不到。7、铝合金中含铁量低于0.6%。 排除措施 1、修正模具，保证制造斜度。2、打光压痕。3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。4、修正模具结构。5、打光表面。6、涂料用量薄而均匀，不能漏喷涂料。7、适当增加含铁量至 0.6~0.8%。 四、 凹陷或缩凹、缩陷、憋气、塌边。 特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。 产生原因 1、铸件结构设计不合理，有局部厚实部位，产生热节。2、合金收缩率大。3、内浇口截面积太小。4、比压低。5、模具温度太高。 排除措施 1、改善铸件结构，使壁厚稍为均匀，厚薄相差较大的连接处应逐步缓和过渡，消除热节。2、选择收缩率小的合金。3、正确设置浇注系统，适当加大内浇口的截面积。4、增大压射力。5、适当调整模具热平衡条件，采用温控装置以及冷却等。 五、 气泡或鼓泡。 特征：铸件表皮下...
