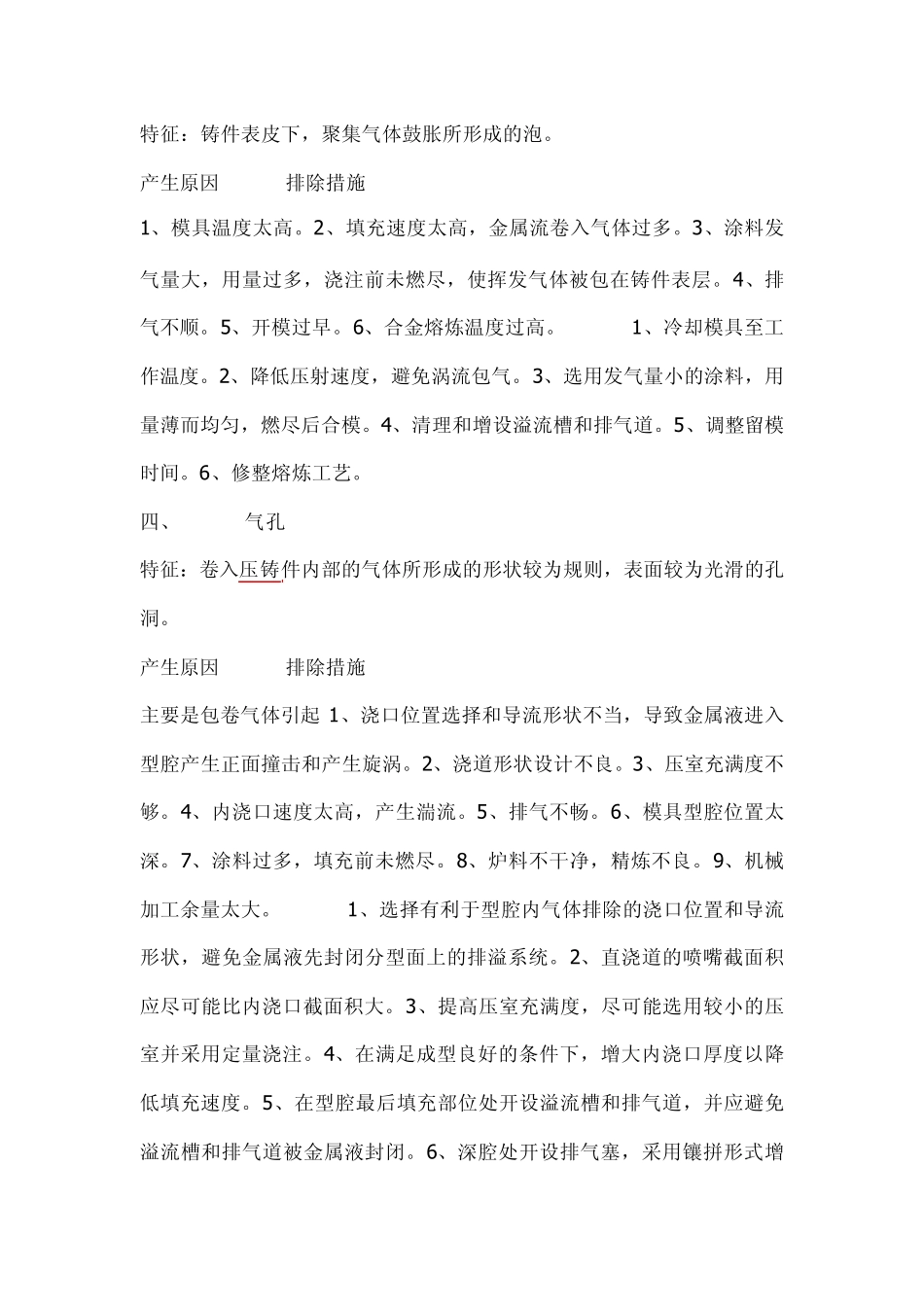

压铸件缺陷： 一、 冷隔 特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。 产生原因 排除措施 1、金属液浇注温度低或模具温度低。2、合金成分不符合标准，流动性差。3、金属液分股填充，熔合不良。4、浇口不合理，流程太长。5、填充速度低或排气不良。6、比压偏低。 1、适当提高浇注温度和模具温度。2、改变合金成分，提高流动性。3、改进浇注系统，改善填充条件。4、改善排溢条件，增大溢流量。5、提高压射速度，改善排气条件。6、提高比压 二、 拉痕、粘模伤痕 特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。 产生原因 排除措施 1、型芯、型壁的铸造斜度太小或出现倒斜度。2、型芯、型壁有压伤痕。3、合金粘附模具。4、铸件顶出偏斜，或型芯轴线偏斜。5、型壁表面粗糙。6、涂料常喷涂不到。7、铝合金中含铁量低于 0.6%。 1、修正模具，保证制造斜度。2、打光压痕。3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。4、修正模具结构。5、打光表面。6、涂料用量薄而均匀，不能漏喷涂料。7、适当增加含铁量至 0.6~ 0.8%。 三、 鼓泡 特征：铸件表皮下，聚集气体鼓胀所形成的泡。 产生原因 排除措施 1、模具温度太高。2、填充速度太高，金属流卷入气体过多。3、涂料发气量大，用量过多，浇注前未燃尽，使挥发气体被包在铸件表层。4、排气不顺。5、开模过早。6、合金熔炼温度过高。 1、冷却模具至工作温度。2、降低压射速度，避免涡流包气。3、选用发气量小的涂料，用量薄而均匀，燃尽后合模。4、清理和增设溢流槽和排气道。5、调整留模时间。6、修整熔炼工艺。 四、 气孔 特征：卷入压铸件内部的气体所形成的形状较为规则，表面较为光滑的孔洞。 产生原因 排除措施 主要是包卷气体引起 1、浇口位置选择和导流形状不当，导致金属液进入型腔产生正面撞击和产生旋涡。2、浇道形状设计不良。3、压室充满度不够。4、内浇口速度太高，产生湍流。5、排气不畅。6、模具型腔位置太深。7、涂料过多，填充前未燃尽。8、炉料不干净，精炼不良。9、机械加工余量太大。 1、选择有利于型腔内气体排除的浇口位置和导流形状，避免金属液先封闭分型面上的排溢系统。2、直浇道的喷嘴截面积应尽可能比内浇口截面积大。3、提高压室充满度，尽可能选用较小的压室并采用定量浇注。4、在满...
