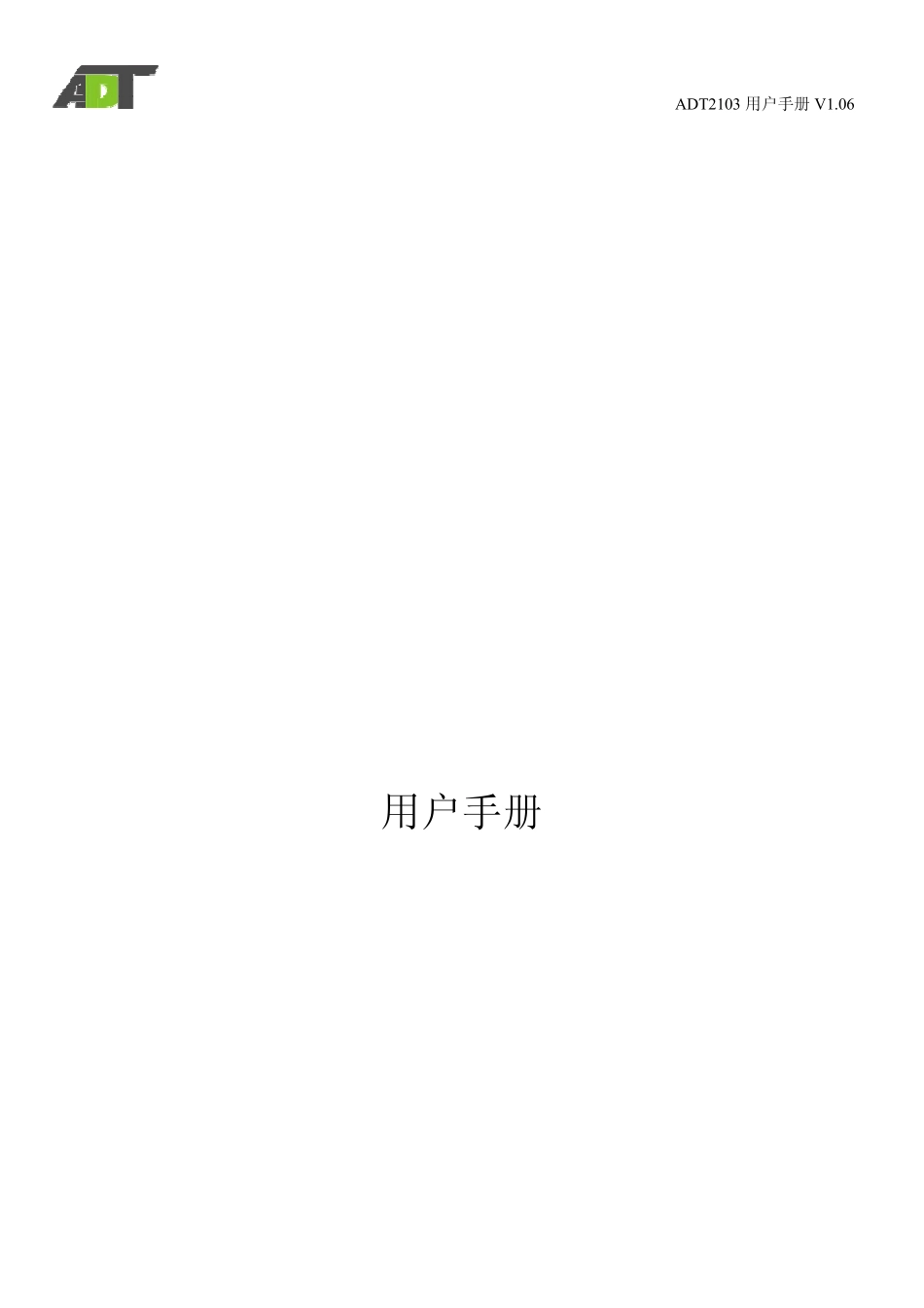

双向马达带软启动驱动ICADT2103说明书_第1页
1/8

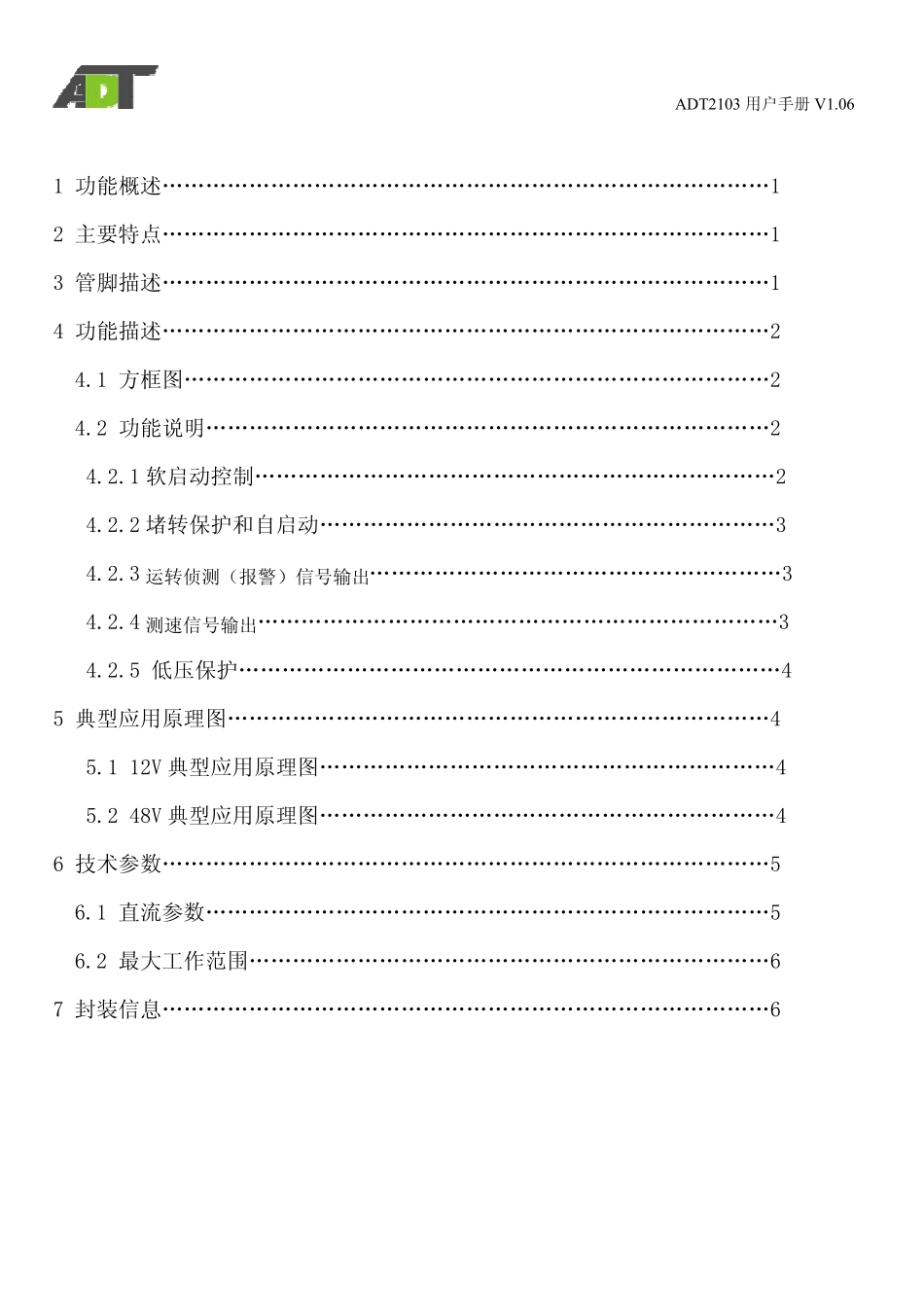

双向马达带软启动驱动ICADT2103说明书_第2页
2/8

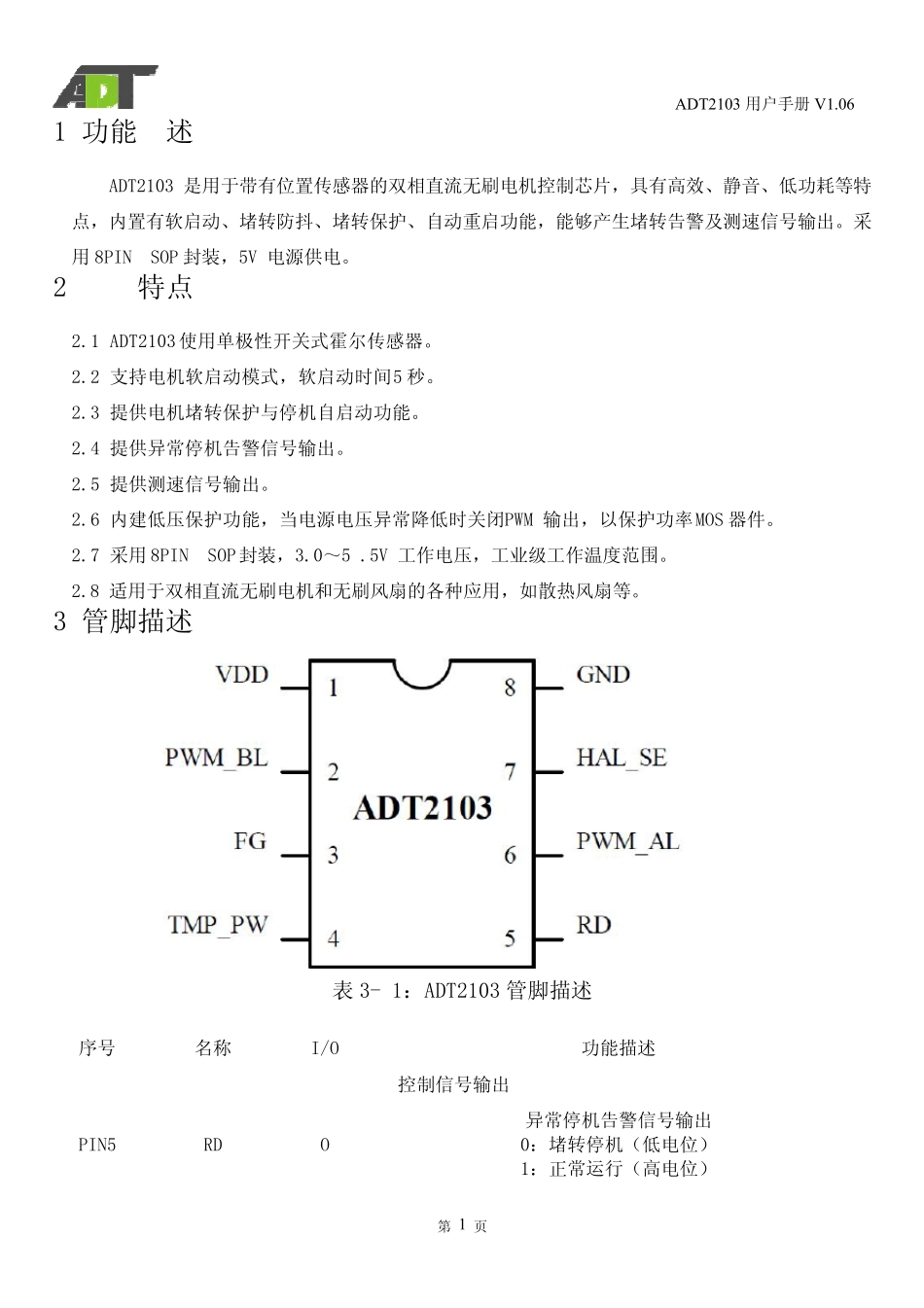

双向马达带软启动驱动ICADT2103说明书_第3页
3/8
ADT2103 用户手册V1.06 ADT2103 双相直流无刷电机 无刷风扇驱动器 规格书 用户手册 V1.06 2010.6 ADT2103 用户手册V1.06 目录 1 功能概述…………………………………………………………………………1 2 主要特点…………………………………………………………………………1 3 管脚描述…………………………………………………………………………1 4 功能描述…………………………………………………………………………2 4.1 方框图………………………………………………………………………2 4.2 功能说明……………………………………………………………………2 4.2.1 软启动控制………………………………………………………………2 4.2.2 堵转保护和自启动………………………………………………………3 4.2.3 运转侦测(报警)信号输出…………………………………………………3 4.2.4 测速信号输出………………………………………………………………3 4.2.5 低压保护…………………………………………………………………4 5 典型应用原理图…………………………………………………………………4 5.1 12V 典型应用原理图………………………………………………………4 5.2 48V 典型应用原理图………………………………………………………4 6 技术参数…………………………………………………………………………5 6.1 直流参数……………………………………………………………………5 6.2 最大工作范围………………………………………………………………6 7 封装信息…………………………………………………………………………6 ADT2103 用户手册V1.06 第 1 页1 功能概述 ADT2103 是用于带有位置传感器的双相直流无刷电机控制芯片,具有高效、静音、低功耗等特点,内置有软启动、堵转防抖、堵转保护、自动重启功能,能够产生堵转告警及测速信号输出。采用8PIN SOP 封装,5V 电源供电。 2 主要特点 2.1 ADT2103使用单极性开关式霍尔传感器。 2.2 支持电机软启动模式,软启动时间5 秒。 2.3 提供电机堵转保护与停机自启动功能。 2.4 提供异常停机告警信号输出。 2.5 提供测速信号输出。 2.6 内建低压保护功能,当电源电压异常降低时关闭PWM 输出,以保护功率MOS 器件。 2.7 采用8PIN SOP 封装,3.0~5 .5V 工作电压,工业级工作温度范围。 2.8 适用于双相直流无...
