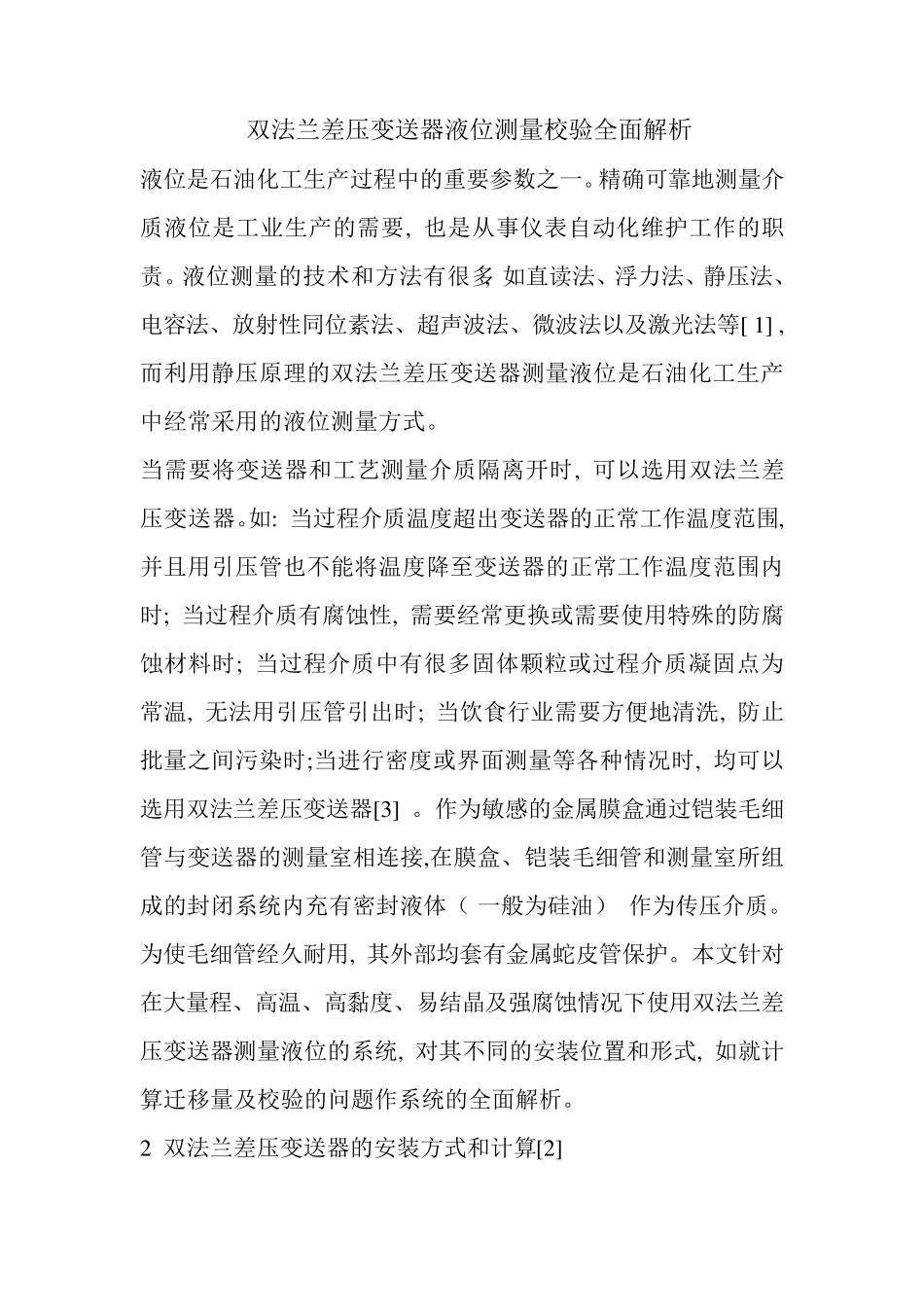

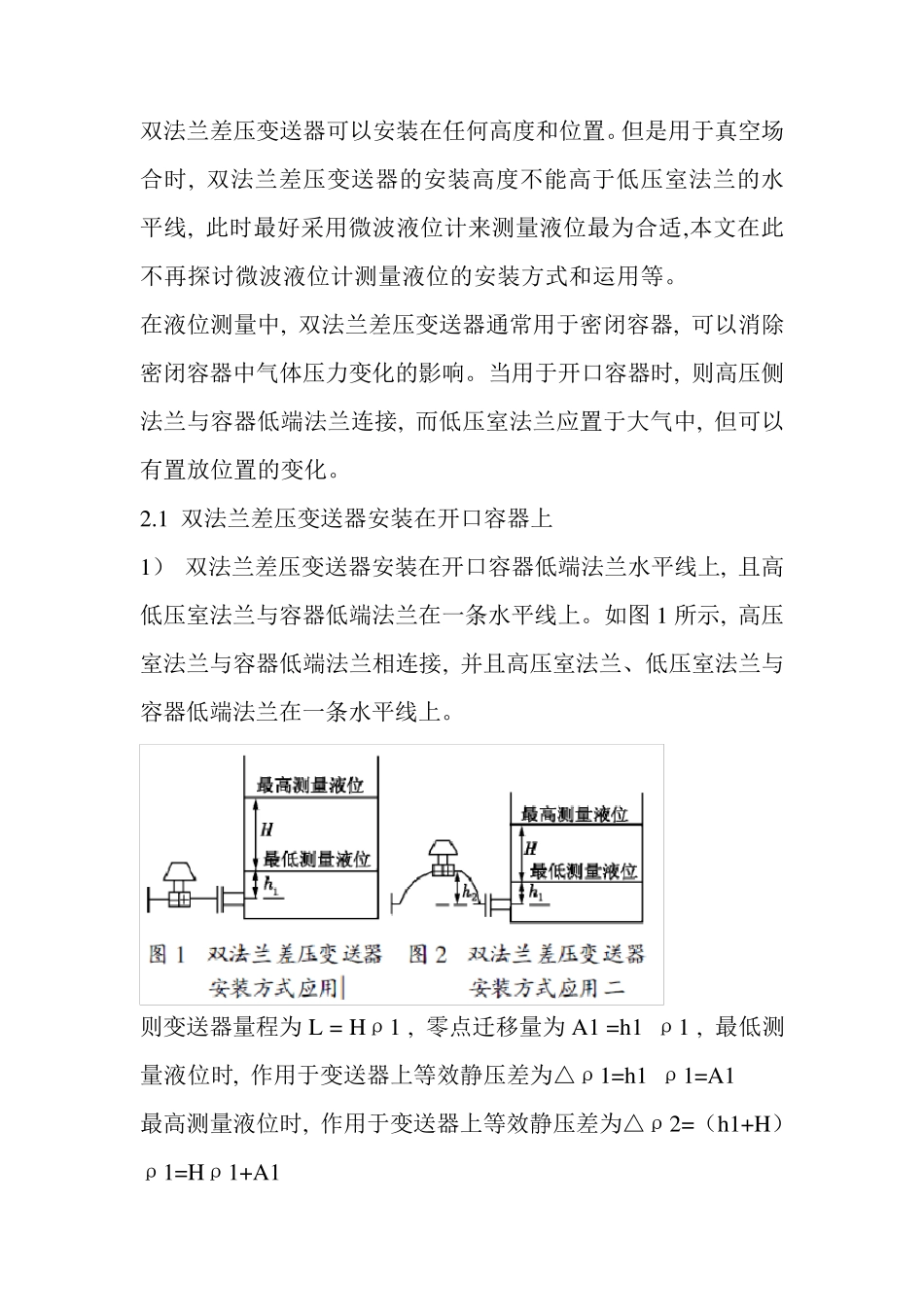

双法兰差压变送器液位测量校验全面解析 液位是石油化工生产过程中的重要参数之一。精确可靠地测量介质液位是工业生产的需要, 也是从事仪表自动化维护工作的职责。液位测量的技术和方法有很多, 如直读法、浮力法、静压法、电容法、放射性同位素法、超声波法、微波法以及激光法等[ 1] , 而利用静压原理的双法兰差压变送器测量液位是石油化工生产中经常采用的液位测量方式。 当需要将变送器和工艺测量介质隔离开时, 可以选用双法兰差压变送器。如: 当过程介质温度超出变送器的正常工作温度范围, 并且用引压管也不能将温度降至变送器的正常工作温度范围内时; 当过程介质有腐蚀性, 需要经常更换或需要使用特殊的防腐蚀材料时; 当过程介质中有很多固体颗粒或过程介质凝固点为常温, 无法用引压管引出时; 当饮食行业需要方便地清洗, 防止批量之间污染时;当进行密度或界面测量等各种情况时, 均可以选用双法兰差压变送器[3] 。作为敏感的金属膜盒通过铠装毛细管与变送器的测量室相连接,在膜盒、铠装毛细管和测量室所组成的封闭系统内充有密封液体（ 一般为硅油） 作为传压介质。为使毛细管经久耐用, 其外部均套有金属蛇皮管保护。本文针对在大量程、高温、高黏度、易结晶及强腐蚀情况下使用双法兰差压变送器测量液位的系统, 对其不同的安装位置和形式, 如就计算迁移量及校验的问题作系统的全面解析。 2 双法兰差压变送器的安装方式和计算[2] 双法兰差压变送器可以安装在任何高度和位置。但是用于真空场合时, 双法兰差压变送器的安装高度不能高于低压室法兰的水平线, 此时最好采用微波液位计来测量液位最为合适,本文在此不再探讨微波液位计测量液位的安装方式和运用等。 在液位测量中, 双法兰差压变送器通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。 2.1 双法兰差压变送器安装在开口容器上 1） 双法兰差压变送器安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。如图1 所示, 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。 则变送器量程为L = Hρ1 , 零点迁移量为A1 =h1 ρ1 , 最低测量液位时, 作用于变送器上等效静压差为△ρ1=h1 ρ1=A1 最高测量液位时, 作用于变送器上等效静压差为△ρ2=（h1+H）...
