双绞线布线标准

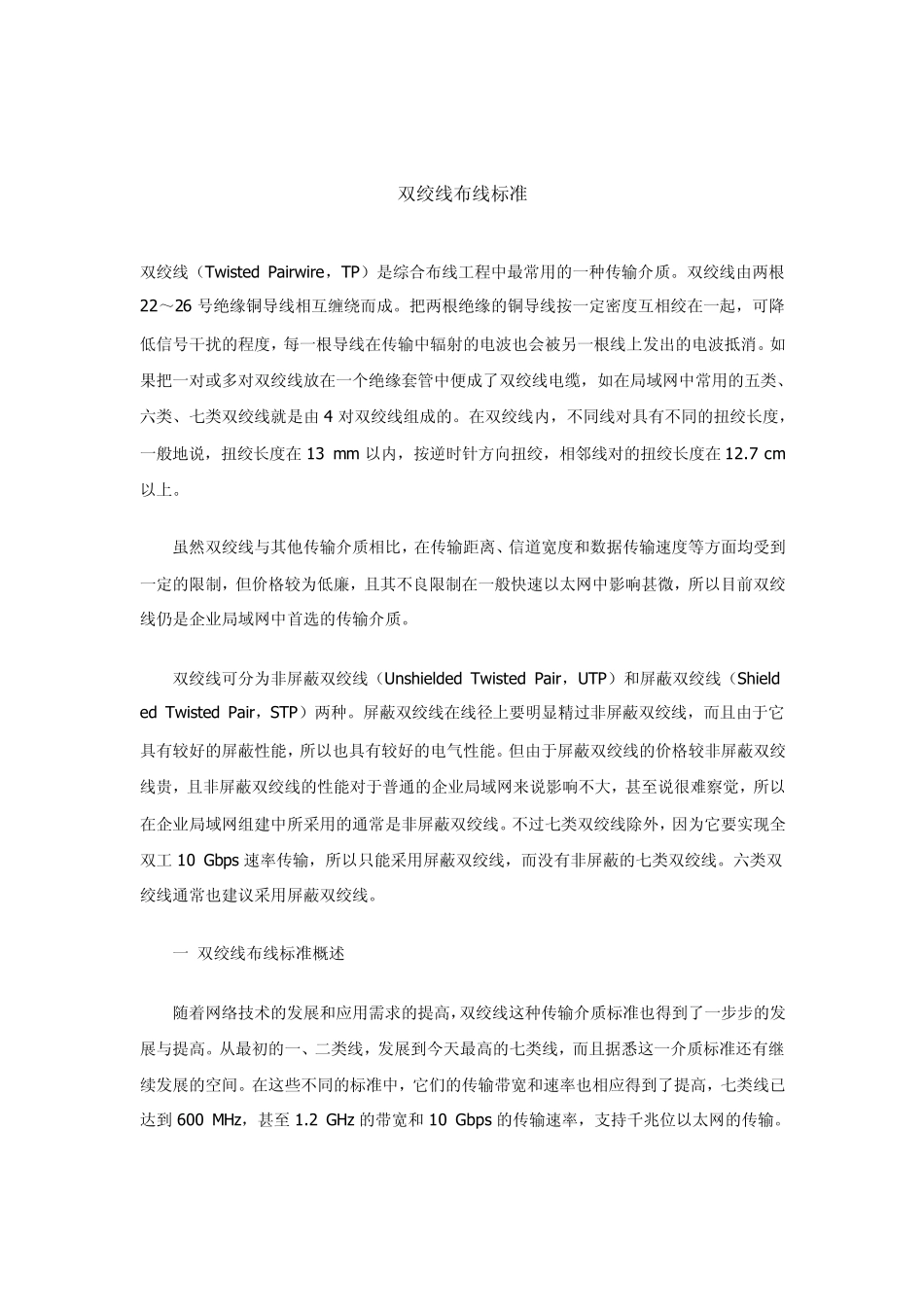

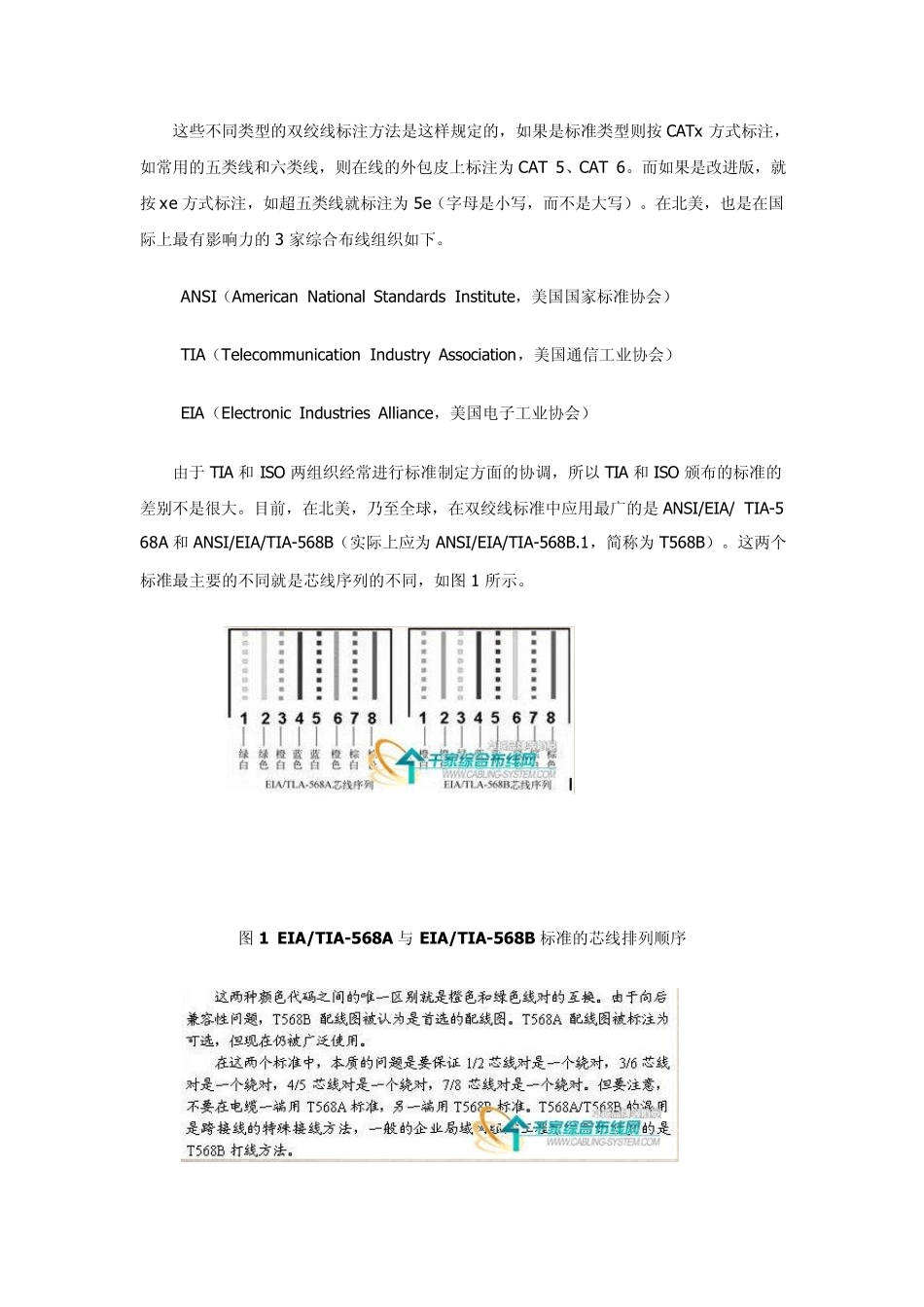

双绞线布线标准 双绞线（Twisted Pairwire，TP）是综合布线工程中最常用的一种传输介质。双绞线由两根22～26 号绝缘铜导线相互缠绕而成。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，如在局域网中常用的五类、六类、七类双绞线就是由4 对双绞线组成的。在双绞线内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在13 mm 以内，按逆时针方向扭绞，相邻线对的扭绞长度在12.7 cm以上。 虽然双绞线与其他传输介质相比，在传输距离、信道宽度和数据传输速度等方面均受到一定的限制，但价格较为低廉，且其不良限制在一般快速以太网中影响甚微，所以目前双绞线仍是企业局域网中首选的传输介质。 双绞线可分为非屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种。屏蔽双绞线在线径上要明显精过非屏蔽双绞线，而且由于它具有较好的屏蔽性能，所以也具有较好的电气性能。但由于屏蔽双绞线的价格较非屏蔽双绞线贵，且非屏蔽双绞线的性能对于普通的企业局域网来说影响不大，甚至说很难察觉，所以在企业局域网组建中所采用的通常是非屏蔽双绞线。不过七类双绞线除外，因为它要实现全双工10 Gbps 速率传输，所以只能采用屏蔽双绞线，而没有非屏蔽的七类双绞线。六类双绞线通常也建议采用屏蔽双绞线。 一 双绞线布线标准概述 随着网络技术的发展和应用需求的提高，双绞线这种传输介质标准也得到了一步步的发展与提高。从最初的一、二类线，发展到今天最高的七类线，而且据悉这一介质标准还有继续发展的空间。在这些不同的标准中，它们的传输带宽和速率也相应得到了提高，七类线已达到 600 MHz，甚至 1.2 GHz的带宽和 10 Gbps 的传输速率，支持千兆位以太网的传输。 这些不同类型的双绞线标注方法是这样规定的，如果是标准类型则按CATx 方式标注，如常用的五类线和六类线，则在线的外包皮上标注为CAT 5、CAT 6。而如果是改进版，就按xe 方式标注，如超五类线就标注为5e（字母是小写，而不是大写）。在北美，也是在国际上最有影响力的3 家综合布线组织如下。 ANSI（American National Standards Institute，美国国家标准协会） TIA（Telecommunication Industry Association，美国通信工业协会） EIA（Electronic Industries...
