双绞线的标准接法

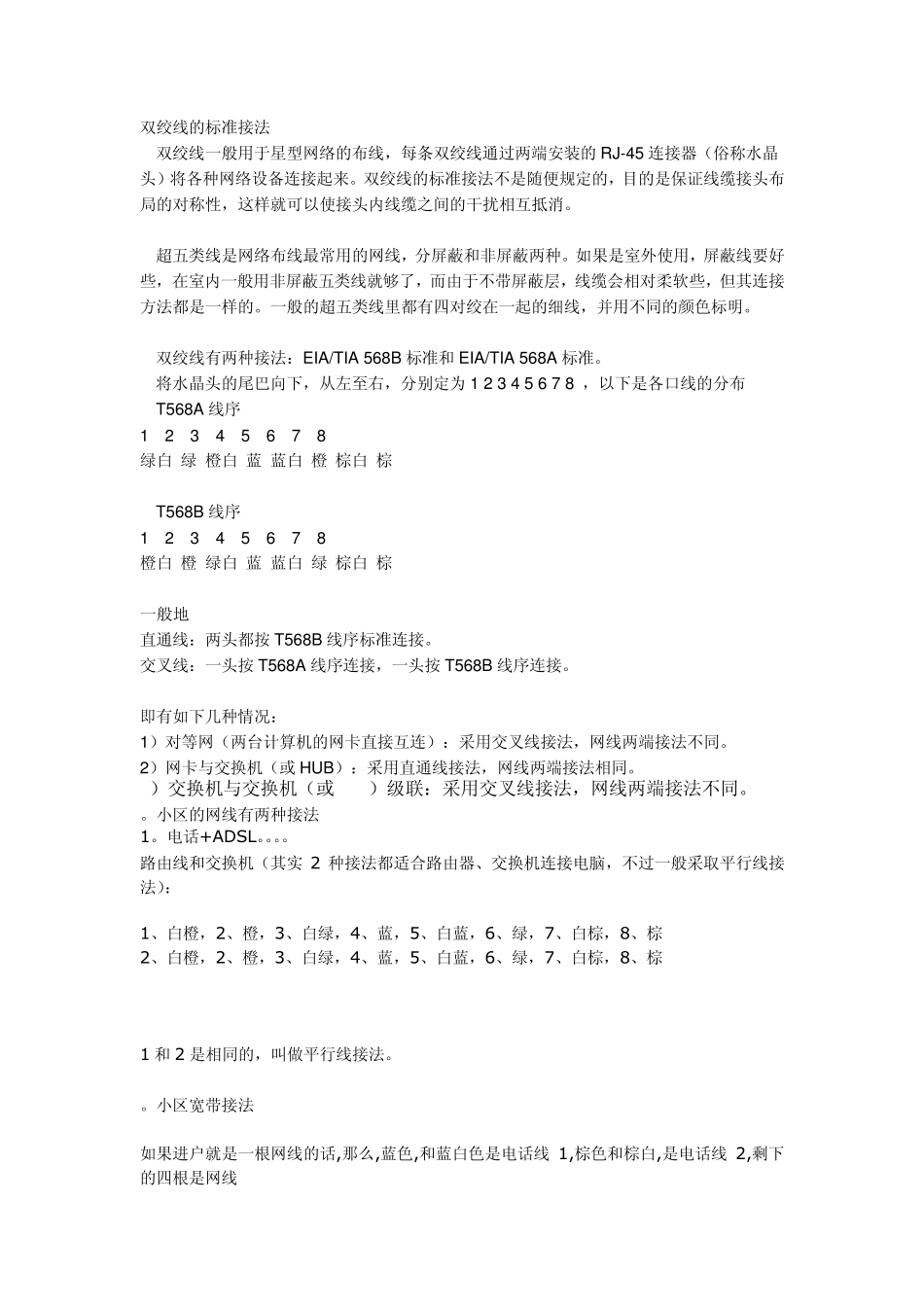

双绞线的标准接法_第1页
1/16

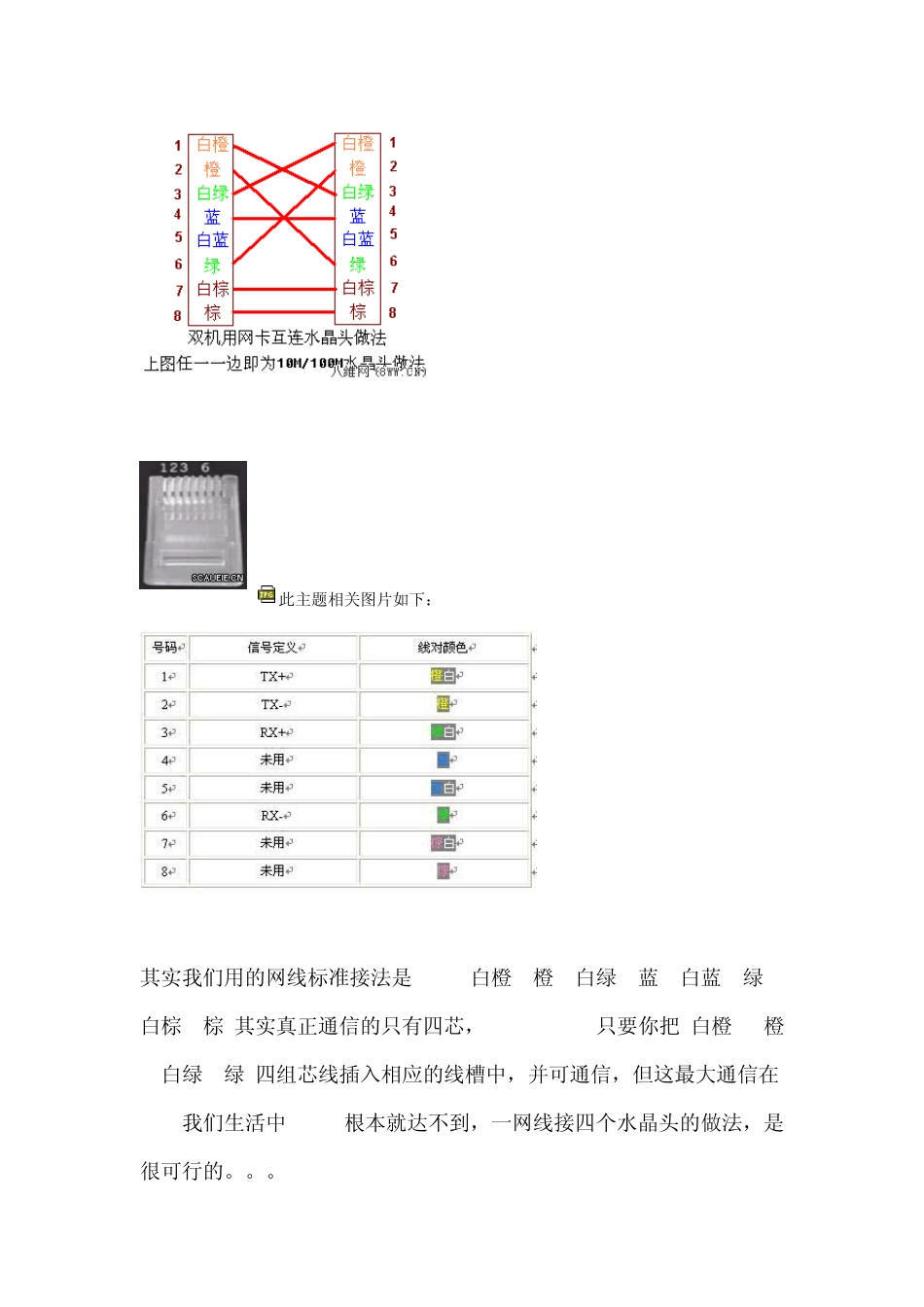

双绞线的标准接法_第2页
2/16

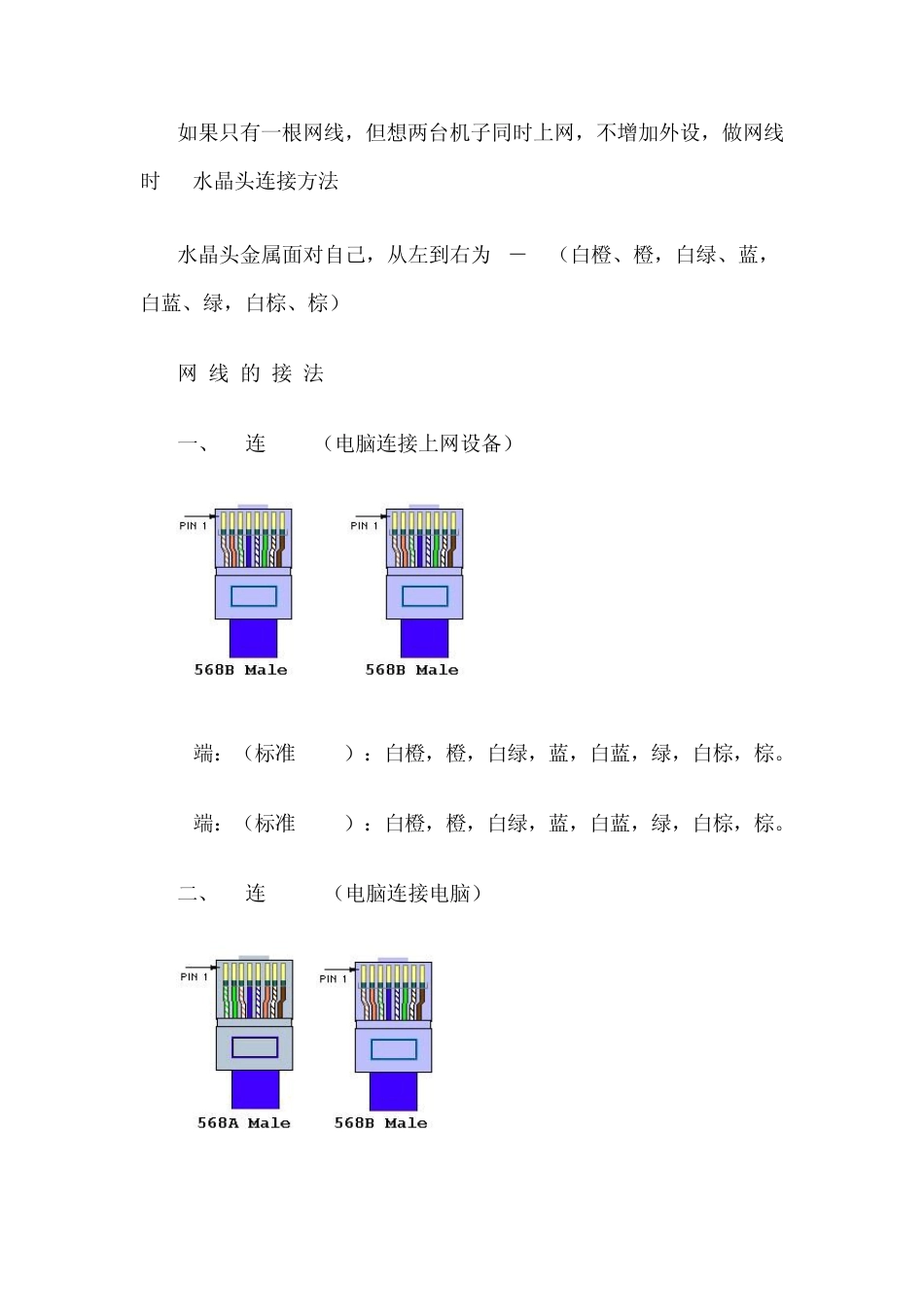

双绞线的标准接法_第3页
3/16
双绞线的标准接法 双绞线一般用于星型网络的布线,每条双绞线通过两端安装的 RJ-45 连接器(俗称水晶头)将各种网络设备连接起来。双绞线的标准接法不是随便规定的,目的是保证线缆接头布局的对称性,这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线,分屏蔽和非屏蔽两种。如果是室外使用,屏蔽线要好些,在室内一般用非屏蔽五类线就够了,而由于不带屏蔽层,线缆会相对柔软些,但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线,并用不同的颜色标明。 双绞线有两种接法:EIA/TIA 568B 标准和 EIA/TIA 568A 标准。 将水晶头的尾巴向下,从左至右,分别定为 1 2 3 4 5 6 7 8 ,以下是各口线的分布 T568A 线序 1 2 3 4 5 6 7 8 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 T568B 线序 1 2 3 4 5 6 7 8 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 一般地 直通线:两头都按T568B 线序标准连接。 交叉线:一头按T568A 线序连接,一头按T568B 线序连接。 即有如下几种情况: 1)对等网(两台计算机的网卡直接互连):采用交叉线接法,网线两端接法不同。 2)网卡与交换机(或HUB):采用直通线接法,网线两端接法相同。 3)交换机与交换机(或HUB)级联:采用交叉线接法,网线两端接法不同。 。小区的网线有两种接法 1。电话+ADSL。。。。 路由线和交换机(其实2 种接法都适合路由器、交换机连接电脑,不过一般采取平行线接法): 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕 2、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕 1 和 2 是相同的,叫做平行线接法。 。小区宽带接法 如果进户就是一根网线的话,那么,蓝色,和蓝白色是电话线 1,棕色和棕白,是电话线 2,剩下的四根是网线 此主题相关图片如下: 其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕 其实真正通信的只有四芯,1- 2 -3 -6 只要你把 白橙 - 橙 - 白绿 -绿 四组芯线插入相应的线槽中,并可通信,但这最大通信在10M 我们生活中100M 根本就达不到,一网线接四个水晶头的做法,是很可行的。。。 如果只有一根网线,但想两台机子同时上网,不增加外设,做网线时45水晶头连接方法 水晶头金属面对自己,从左到右为1-8 (白橙、橙,白绿、蓝,白蓝、绿,白棕、棕) 网 线 的 接 法 ...
