计算机网络实训1双绞线跳线的制作与测试

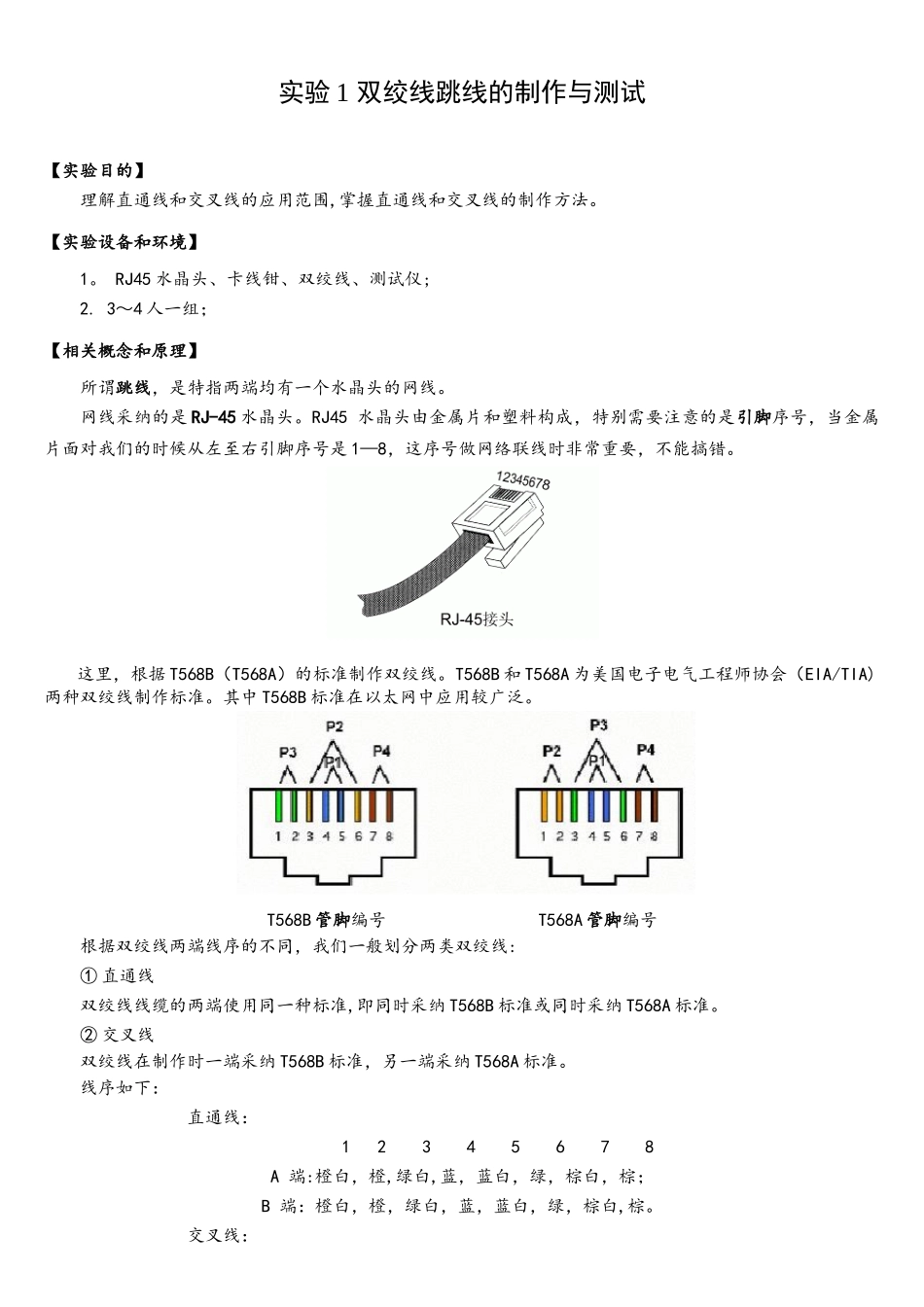

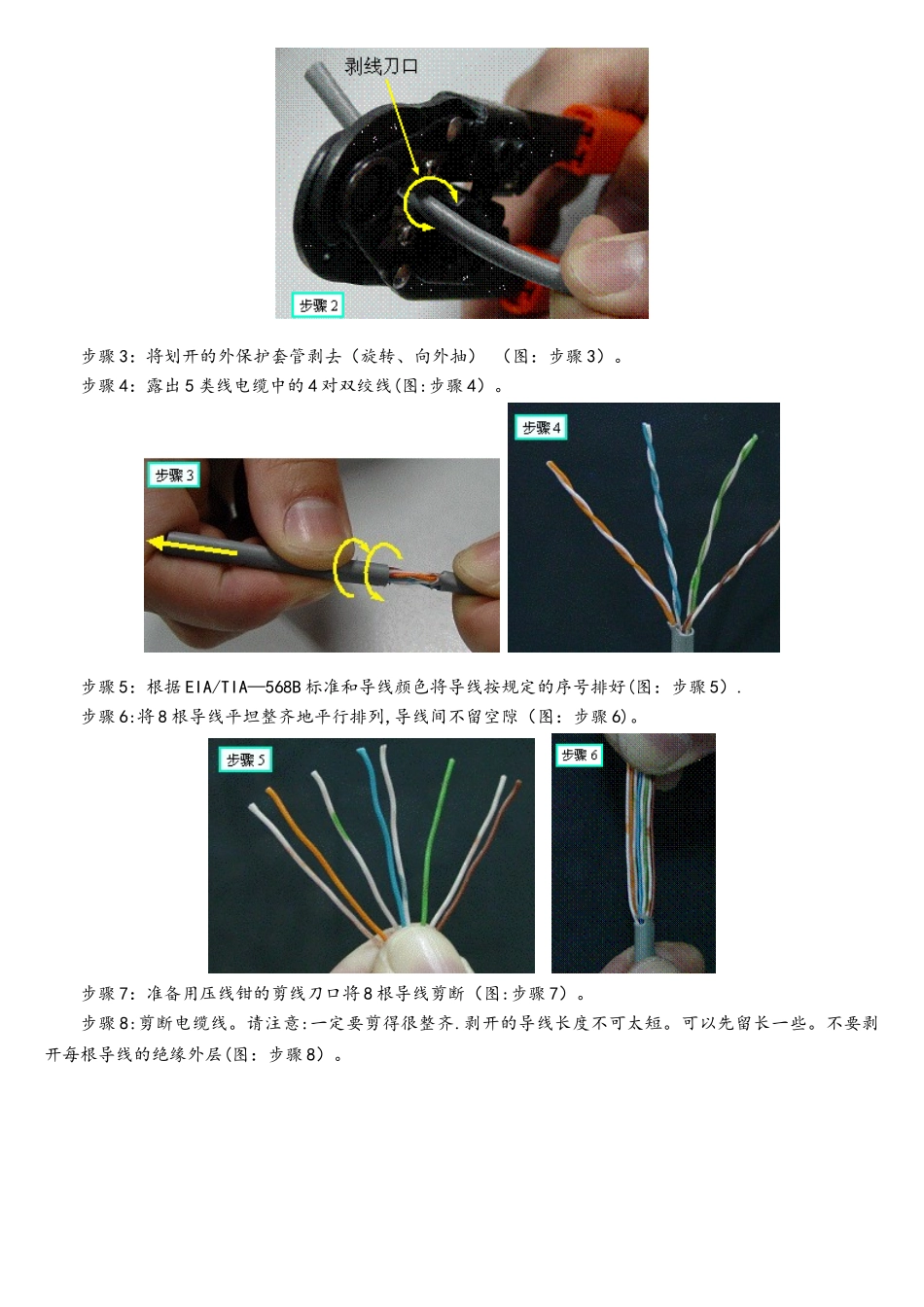

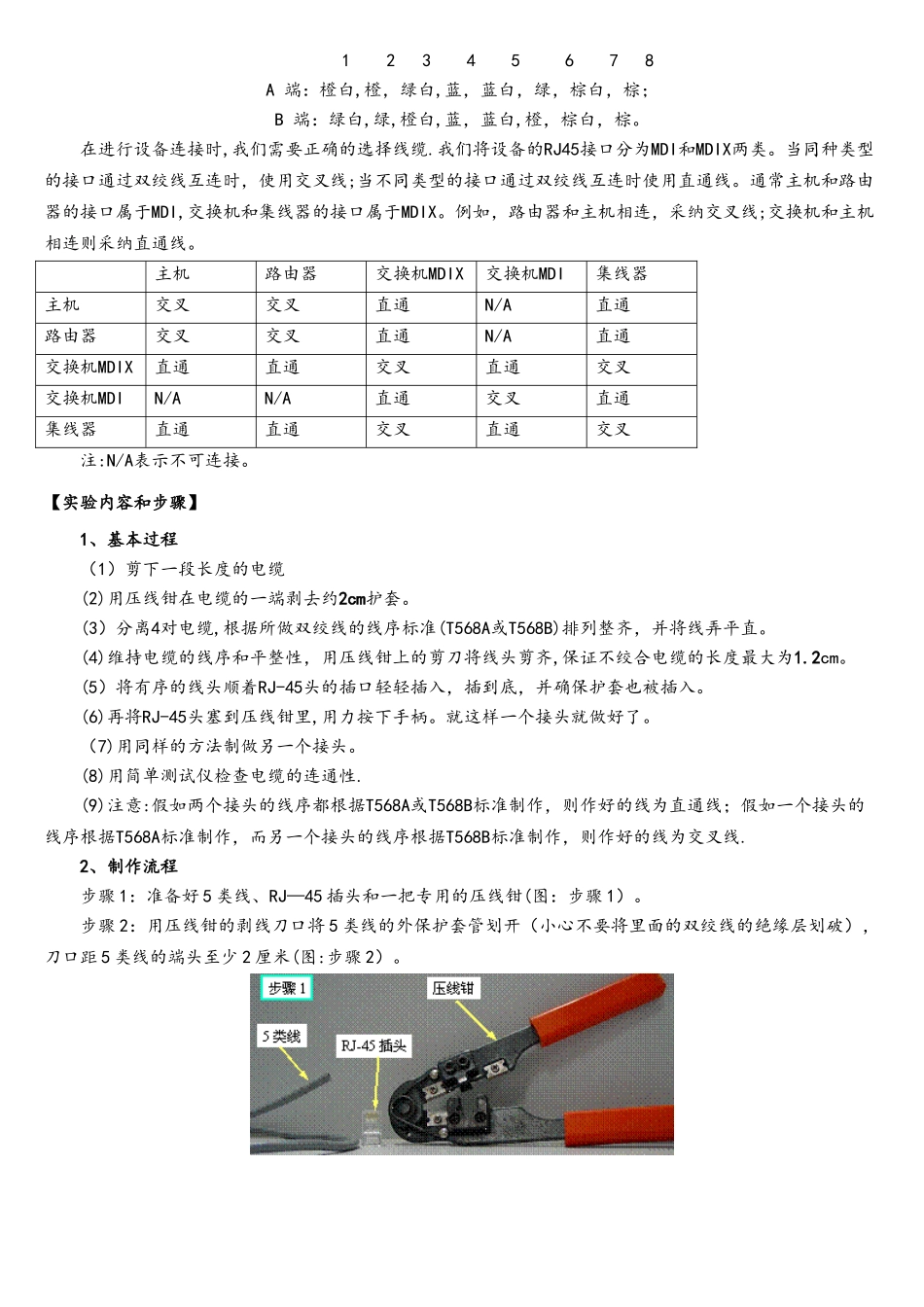

实验 1 双绞线跳线的制作与测试【实验目的】理解直通线和交叉线的应用范围,掌握直通线和交叉线的制作方法。【实验设备和环境】1。 RJ45 水晶头、卡线钳、双绞线、测试仪;2. 3～4 人一组；【相关概念和原理】所谓跳线，是特指两端均有一个水晶头的网线。网线采纳的是 RJ-45 水晶头。RJ45 水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是 1—8，这序号做网络联线时非常重要，不能搞错。这里，根据 T568B（T568A）的标准制作双绞线。T568B 和 T568A 为美国电子电气工程师协会（EIA/TIA)两种双绞线制作标准。其中 T568B 标准在以太网中应用较广泛。T568B 管脚编号 T568A 管脚编号根据双绞线两端线序的不同，我们一般划分两类双绞线:① 直通线双绞线线缆的两端使用同一种标准,即同时采纳 T568B 标准或同时采纳 T568A 标准。② 交叉线 双绞线在制作时一端采纳 T568B 标准，另一端采纳 T568A 标准。线序如下：直通线： 1 2 3 4 5 6 7 8A 端:橙白，橙,绿白,蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白,棕。交叉线： 1 2 3 4 5 6 7 8A 端：橙白,橙，绿白,蓝，蓝白，绿，棕白，棕；B 端：绿白,绿,橙白,蓝，蓝白,橙，棕白，棕。在进行设备连接时,我们需要正确的选择线缆.我们将设备的RJ45接口分为MDI和MDIX两类。当同种类型的接口通过双绞线互连时，使用交叉线;当不同类型的接口通过双绞线互连时使用直通线。通常主机和路由器的接口属于MDI,交换机和集线器的接口属于MDIX。例如，路由器和主机相连，采纳交叉线;交换机和主机相连则采纳直通线。主机路由器交换机MDIX交换机MDI集线器主机交叉交叉直通N/A直通路由器交叉交叉直通N/A直通交换机MDIX直通直通交叉直通交叉交换机MDIN/AN/A直通交叉直通集线器直通直通交叉直通交叉注:N/A表示不可连接。【实验内容和步骤】1、基本过程（1）剪下一段长度的电缆(2)用压线钳在电缆的一端剥去约2cm护套。(3）分离4对电缆,根据所做双绞线的线序标准(T568A或T568B)排列整齐，并将线弄平直。(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐,保证不绞合电缆的长度最大为1.2cm。(5）将有序的线头顺着RJ-45头的插口轻轻插入，插到底，并确保护套也被插入。(6)再将RJ-45头塞到压线钳里,用力按下手柄。就这样一个接头就做好了。（7)用同样的方法制做另一个接头。(8)用简单测试仪检查电缆的连通性...
