双馈式风力发电机试验方案

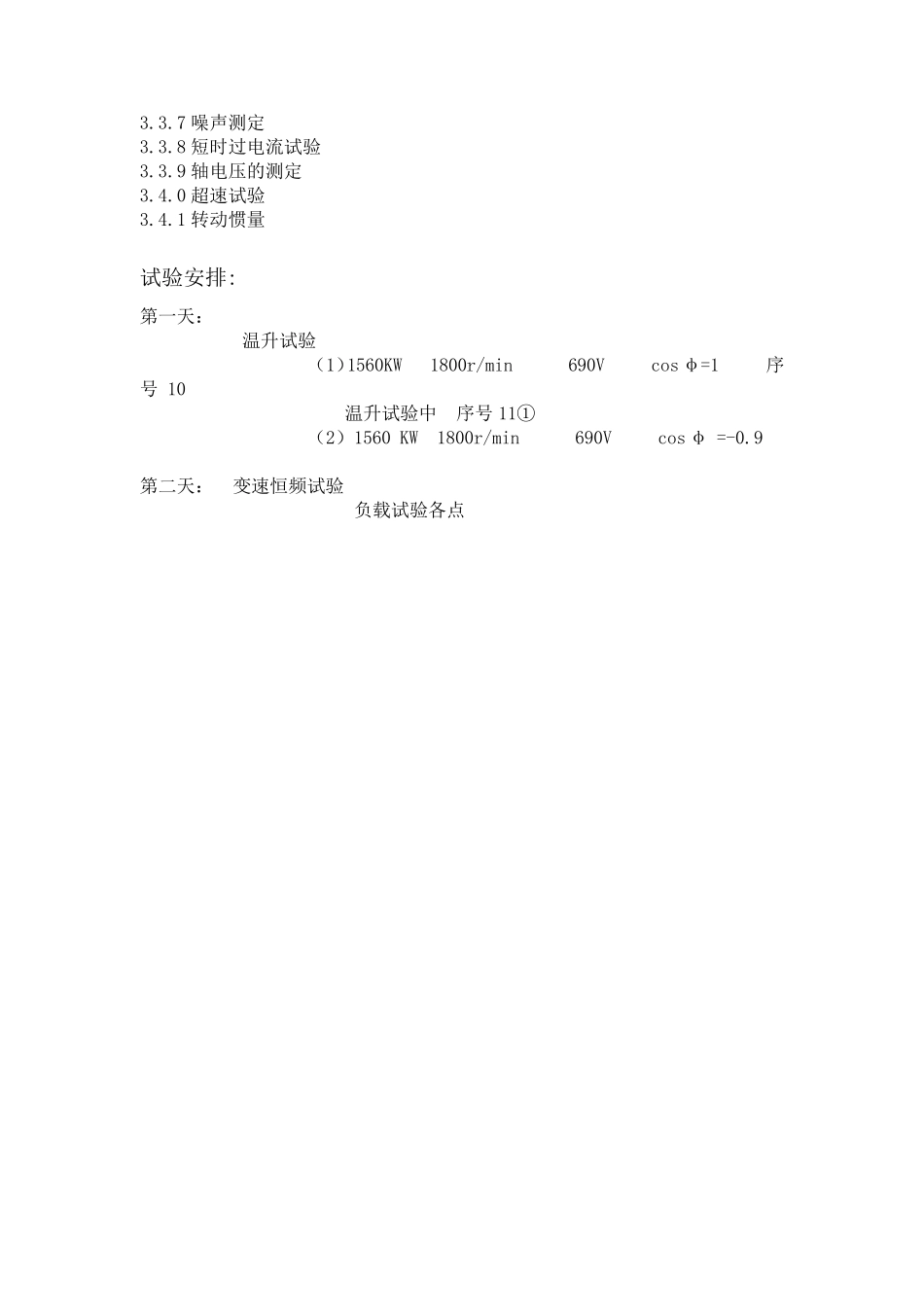

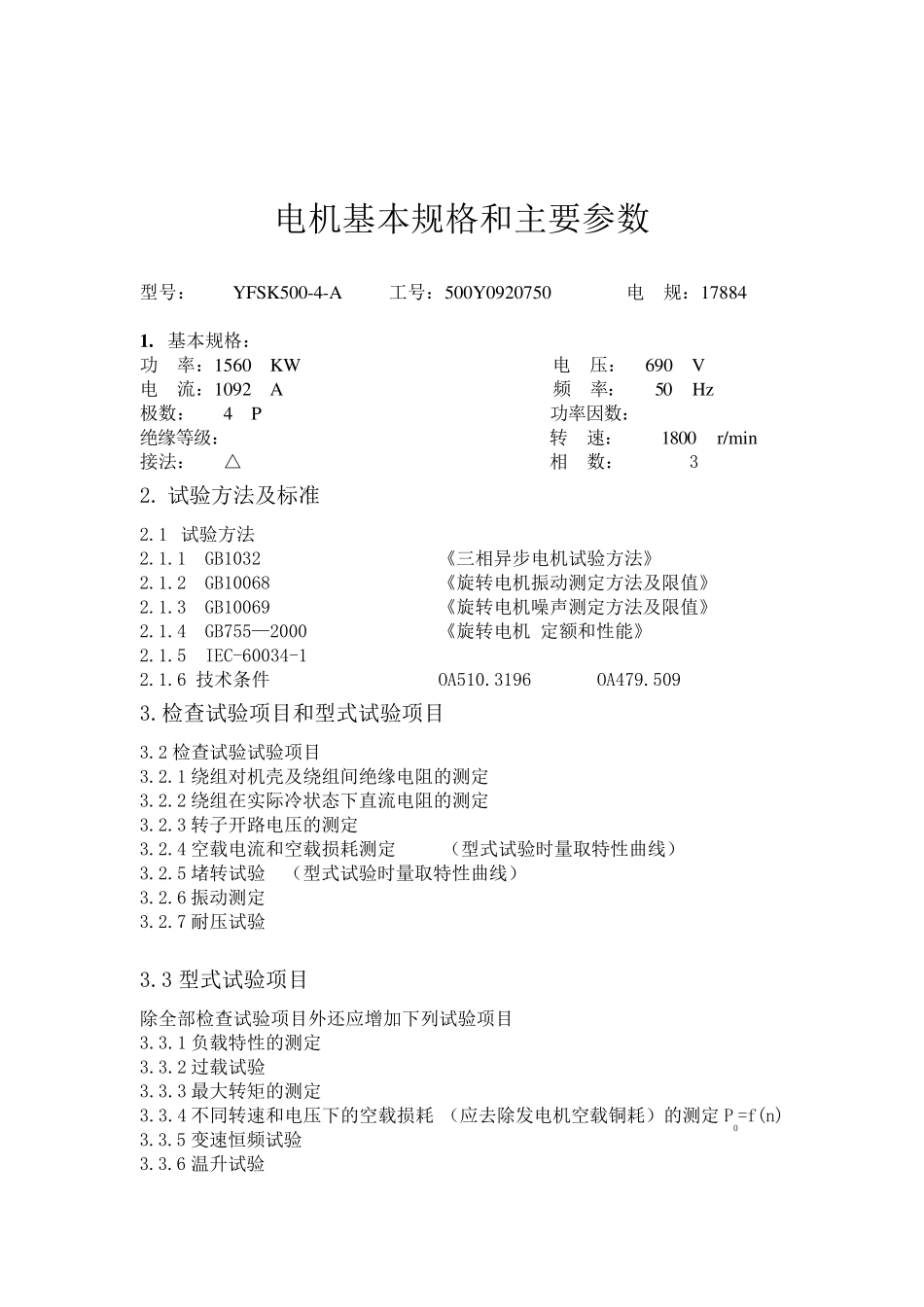

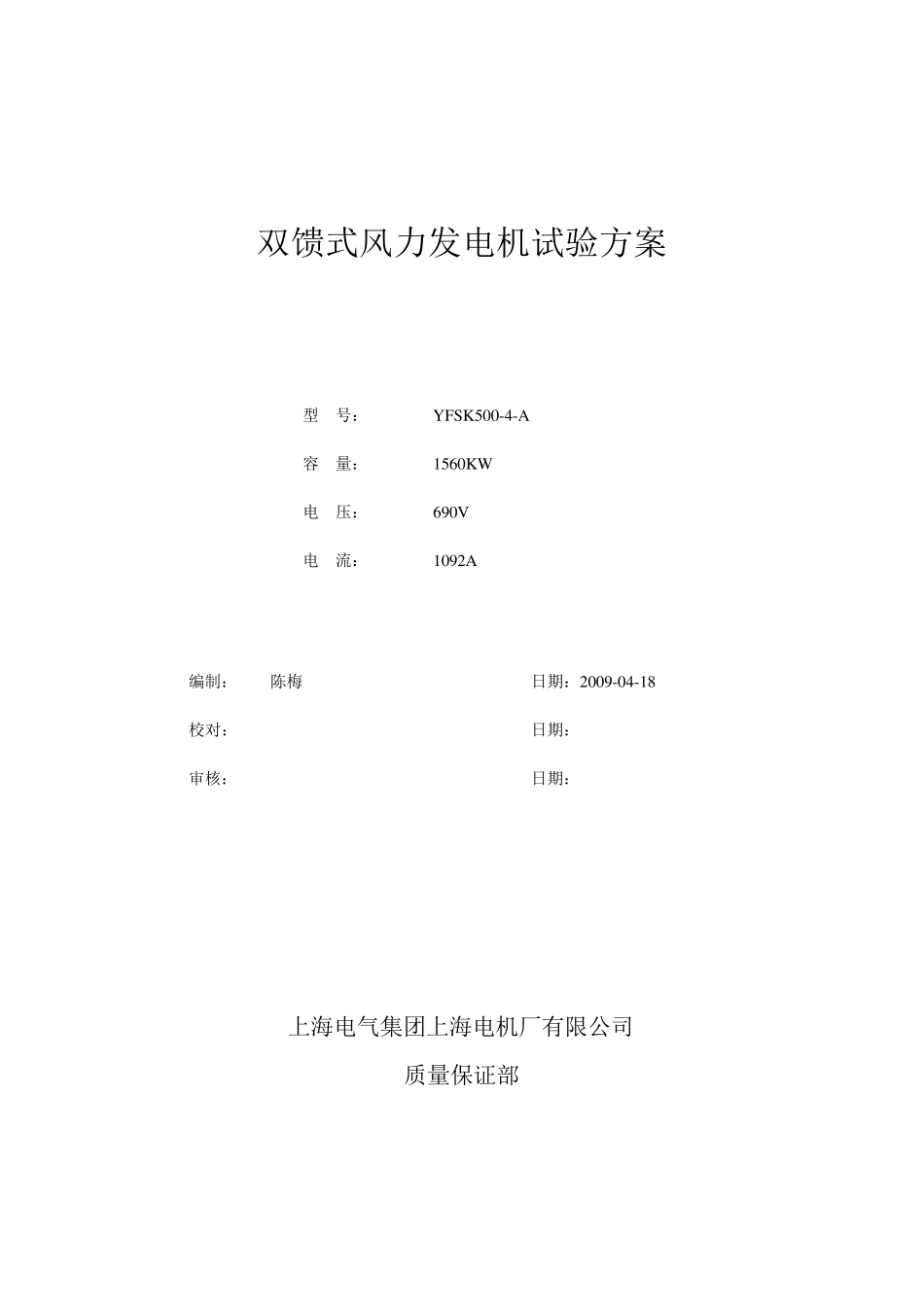

双馈式风力发电机试验方案 型 号： YFSK500-4-A 容 量： 1560KW 电 压： 690V 电 流： 1092A 编制： 陈梅 日期：2009-04-18 校对： 日期： 审核： 日期： 上海电气集团上海电机厂有限公司 质量保证部 电机基本规格和主要参数 型号： YFSK500-4-A 工号：500Y0920750 电 规：17884 1 . 基本规格： 功 率：1560 KW 电 压： 690 V 电 流：1092 A 频 率： 50 Hz 极数： 4 P 功率因数： 绝缘等级： 转 速： 1800 r/min 接法： △ 相 数： 3 2. 试验方法及标准 2.1 试验方法 2.1.1 GB1032 《三相异步电机试验方法》 2.1.2 GB10068 《旋转电机振动测定方法及限值》 2.1.3 GB10069 《旋转电机噪声测定方法及限值》 2.1.4 GB755—2000 《旋转电机 定额和性能》 2.1.5 IEC-60034-1 2.1.6 技术条件 OA510.3196 OA479.509 3.检查试验项目和型式试验项目 3.2 检查试验试验项目 3.2.1 绕组对机壳及绕组间绝缘电阻的测定 3.2.2 绕组在实际冷状态下直流电阻的测定 3.2.3 转子开路电压的测定 3.2.4 空载电流和空载损耗测定 （型式试验时量取特性曲线） 3.2.5 堵转试验 （型式试验时量取特性曲线） 3.2.6 振动测定 3.2.7 耐压试验 3.3 型式试验项目 除全部检查试验项目外还应增加下列试验项目 3.3.1 负载特性的测定 3.3.2 过载试验 3.3.3 最大转矩的测定 3.3.4 不同转速和电压下的空载损耗 （应去除发电机空载铜耗）的测定P0=f(n) 3.3.5 变速恒频试验 3.3.6 温升试验 3.3.7 噪声测定 3.3.8 短时过电流试验 3.3.9 轴电压的测定 3.4.0 超速试验 3.4.1 转动惯量 试验安排: 第一天： 温升试验 （1）1560KW 1800r/min 690V cos φ=1 序号 10 温升试验中 序号 11① （2）1560 KW 1800r/min 690V cos φ =-0.9 第二天： 变速恒频试验 负载试验各点 序号 项目名称 采用方法 工况要求 测试内容 设计或标准值 主要仪器仪表 备注 1 绝缘电阻测定 兆欧表法 静止，实际冷态及热态 定子绕组对地 转子绕组对地 检温元件对地.加热器对地，绝缘轴承对地 冷态：定子≥100 兆欧 转子≥100 兆欧 加热器≥50 兆欧 检温元件≥50 兆欧 绝缘轴承≥2 兆欧 热态： 定子≥5 兆欧 转子≥5 兆欧 加热器≥0.6 兆欧 1000V 兆欧表 500V 兆欧表 250V 兆欧表 2 直流电阻测定 电桥法 静止、实际冷态 ...
