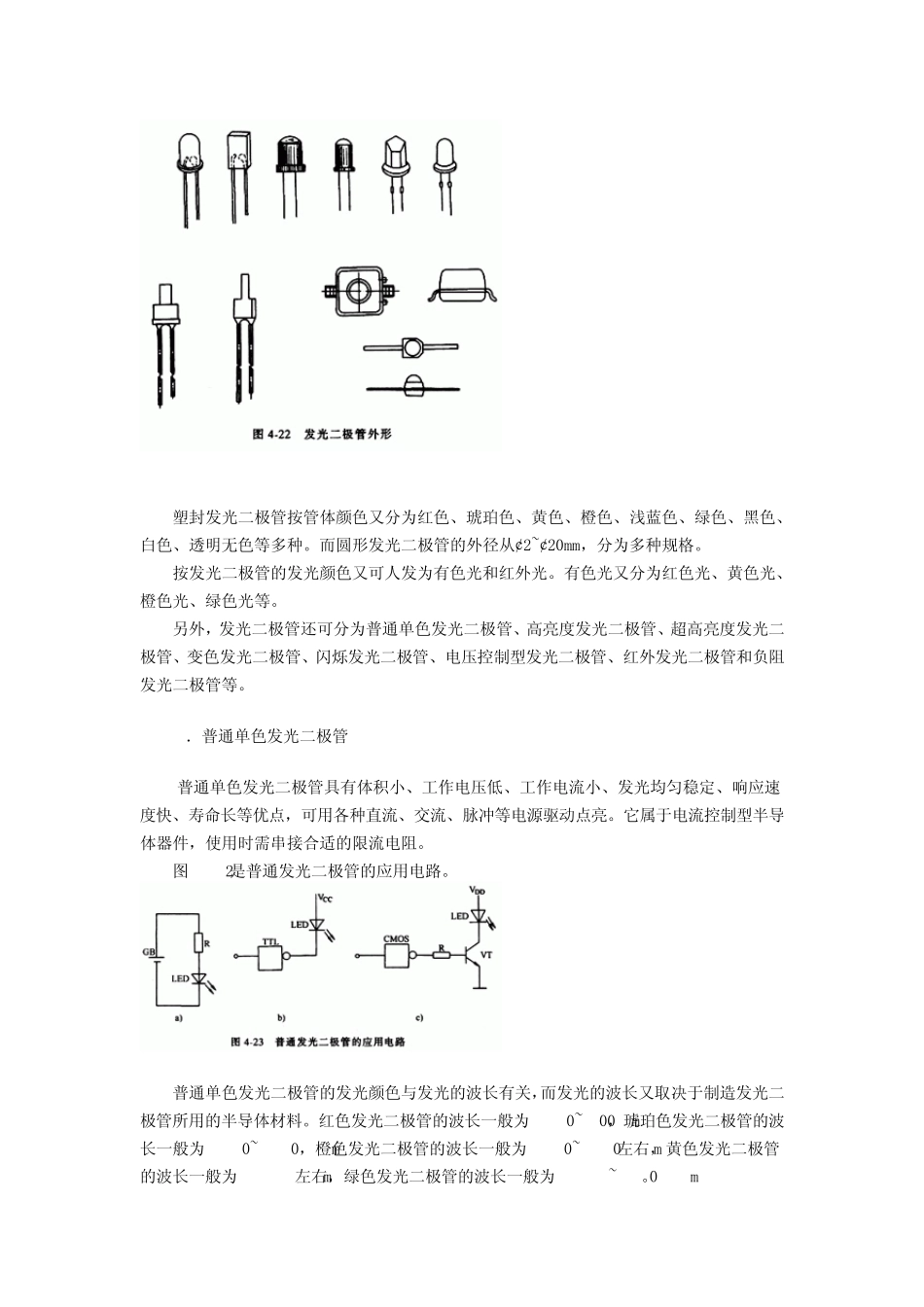

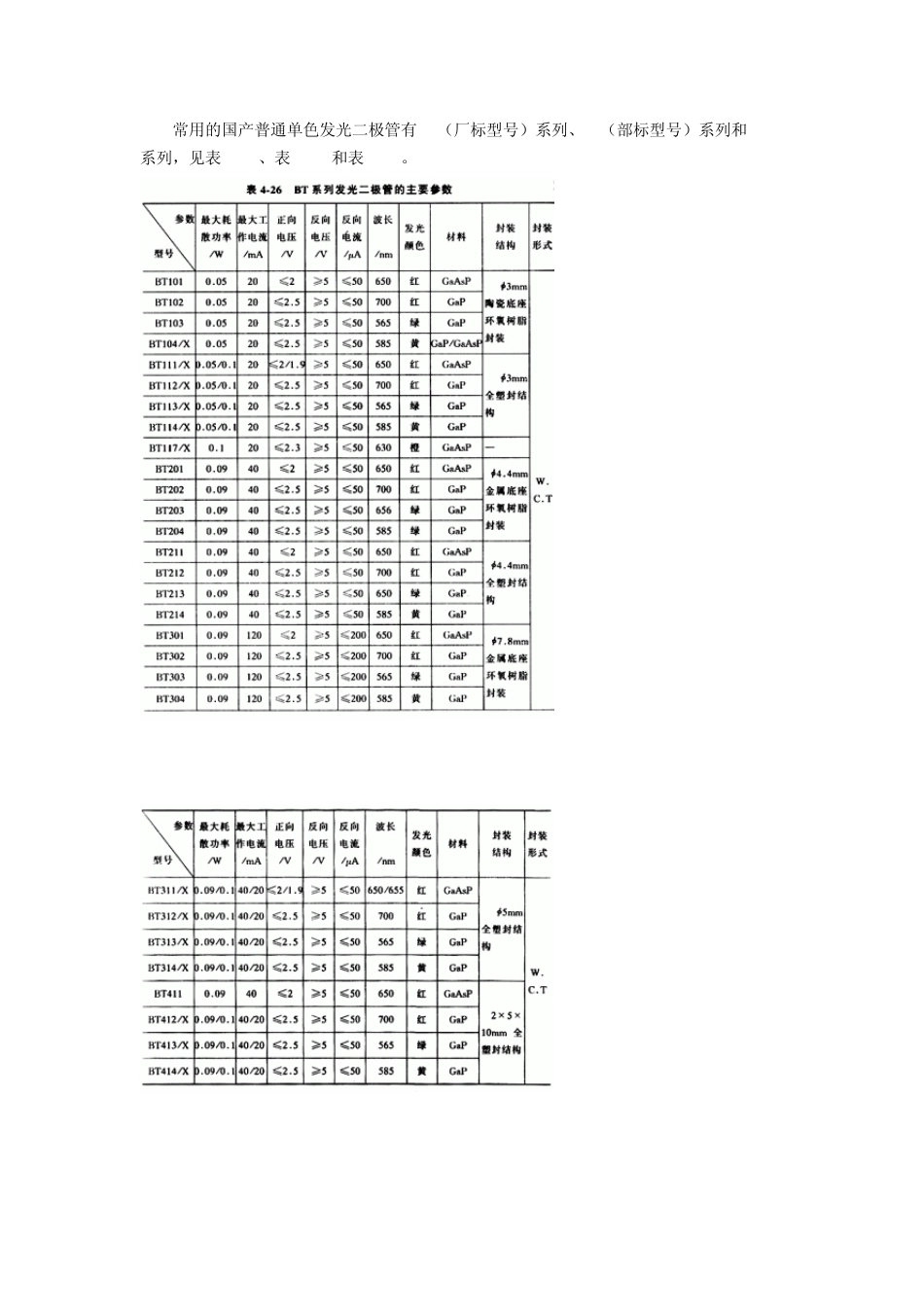

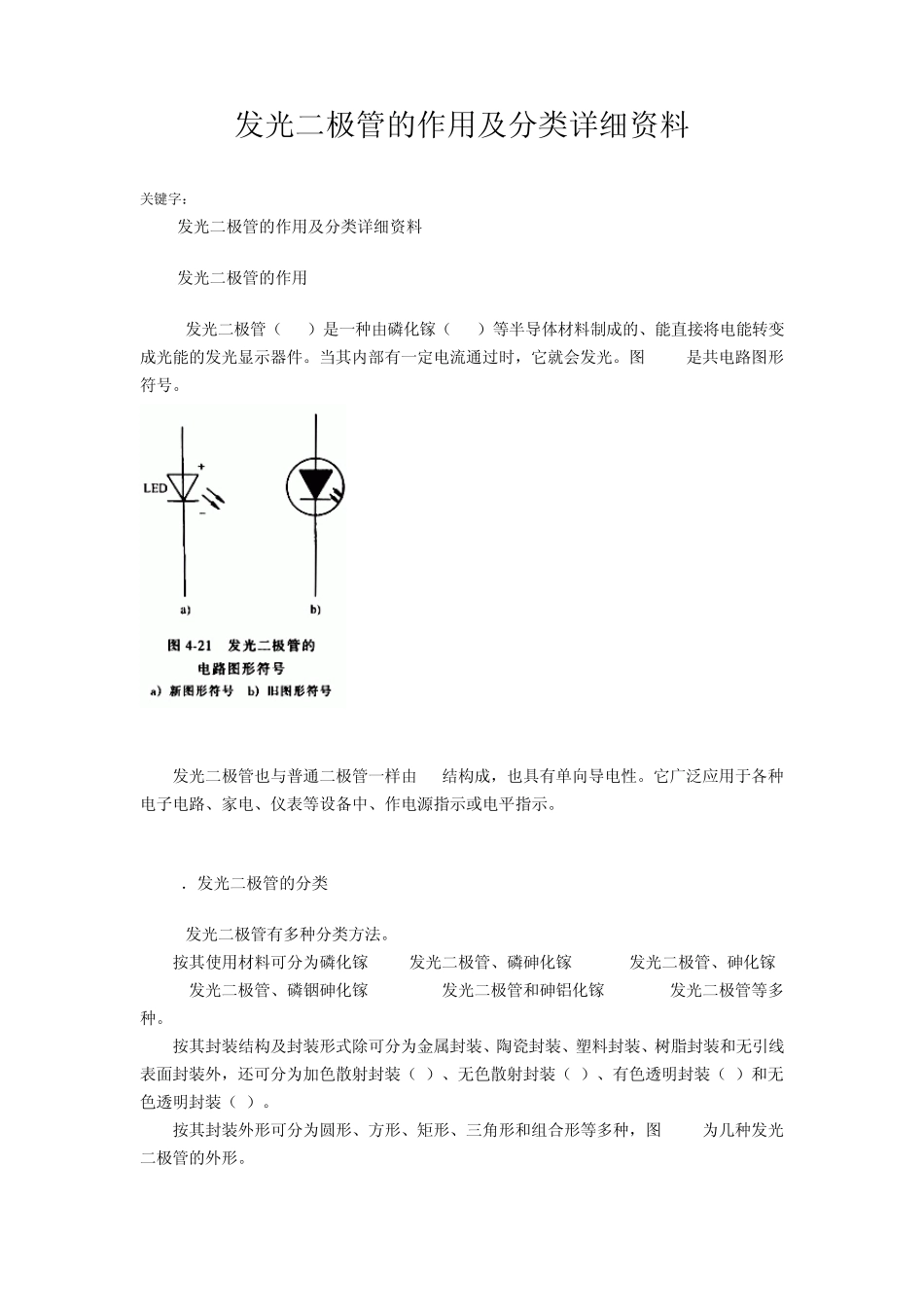

发光二极管的作用及分类详细资料 关键字:LED(2891) 发光二极管的作用及分类详细资料 发光二极管的作用 发光二极管(LED)是一种由磷化镓(GaP)等半导体材料制成的、能直接将电能转变成光能的发光显示器件。当其内部有一定电流通过时,它就会发光。图 4-21是共电路图形符号。 发光二极管也与普通二极管一样由PN结构成,也具有单向导电性。它广泛应用于各种电子电路、家电、仪表等设备中、作电源指示或电平指示。 2.发光二极管的分类 发光二极管有多种分类方法。 按其使用材料可分为磷化镓(GaP)发光二极管、磷砷化镓(GaAsP)发光二极管、砷化镓(GaAs)发光二极管、磷铟砷化镓(GaAsInP)发光二极管和砷铝化镓(GaAlAs)发光二极管等多种。 按其封装结构及封装形式除可分为金属封装、陶瓷封装、塑料封装、树脂封装和无引线表面封装外,还可分为加色散射封装(D)、无色散射封装(W)、有色透明封装(C)和无色透明封装(T)。 按其封装外形可分为圆形、方形、矩形、三角形和组合形等多种,图 4-22为几种发光二极管的外形。 塑封发光二极管按管体颜色又分为红色、琥珀色、黄色、橙色、浅蓝色、绿色、黑色、白色、透明无色等多种。而圆形发光二极管的外径从¢2~¢20mm, 分为多种规 格 。 按发光二极管的发光颜色又可 人 发为有 色光和 红外光。有 色光又分为红色光、黄色光、橙色光、绿色光等。 另 外, 发光二极管还 可 分为普 通 单 色发光二极管、高 亮 度 发光二极管、超 高 亮 度 发光二极管、变 色发光二极管、闪 烁 发光二极管、电 压 控 制 型 发光二极管、红外发光二极管和 负 阻发光二极管等。 3. 普 通 单 色发光二极管 普 通 单 色发光二极管具 有 体积 小 、工 作 电 压 低 、工 作 电 流 小 、发光均 匀 稳 定 、响 应 速度 快 、寿 命 长 等优 点 , 可 用 各 种直 流 、交 流 、脉 冲 等电 源 驱 动 点 亮 。它 属 于 电 流 控 制 型 半 导体器 件 , 使 用 时 需 串 接 合 适 的限 流 电 阻 。 图 4-23是 普 通 发光二极管的应 用 电 路 。 普 通 单 色发光二极管的发光颜色与 发光的波 长 有 关 ,而发光的波 长 又取 决 于 制 造 发光二极管所 用 的半 导 体材 料 。红色发光二极管的波 长 一 般 为650~700nm, 琥珀色发光二极管的波长 一 般 为630~650 nm ...
