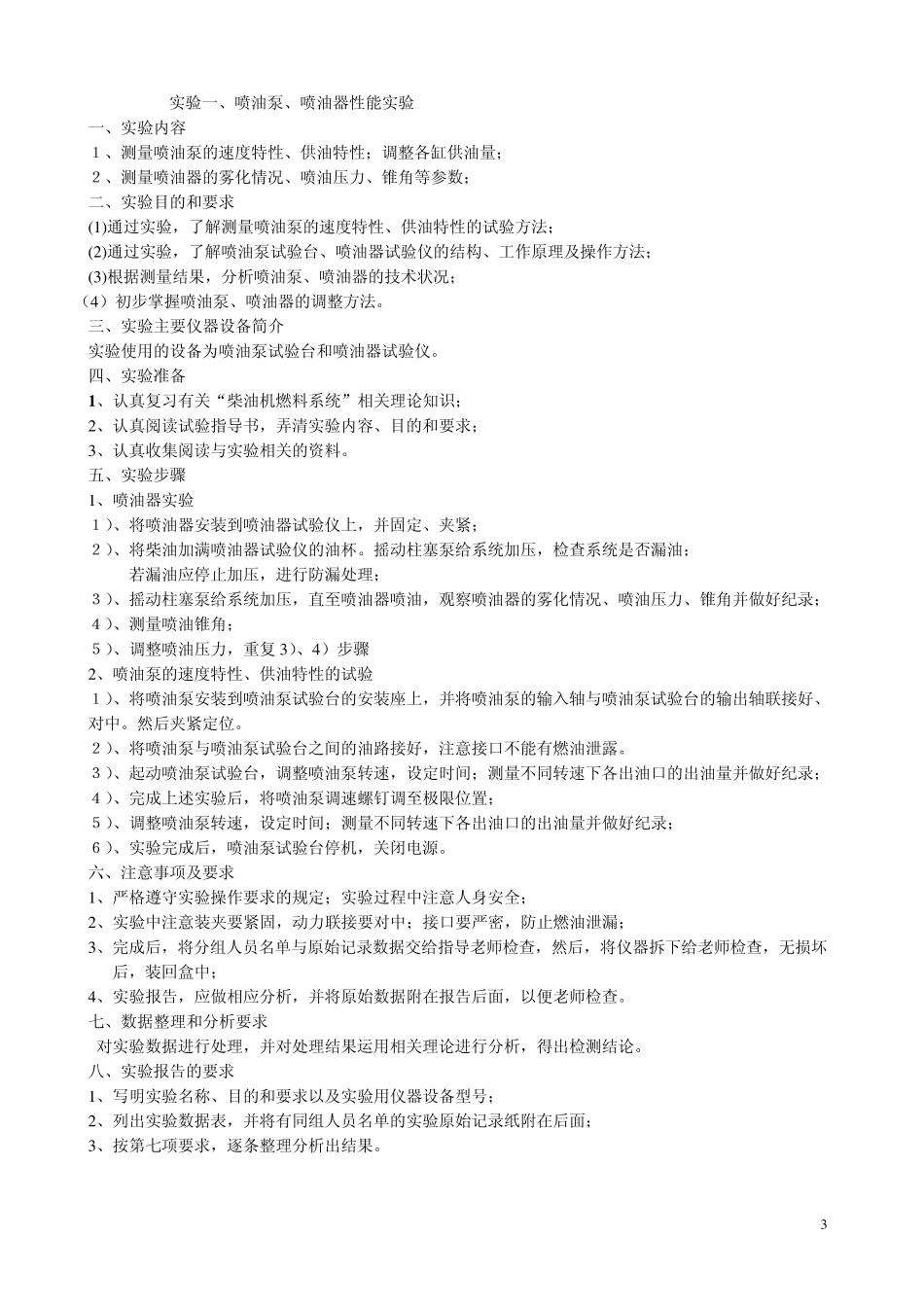

1 《发动机原理》 实 验 指 导 书 长沙理工大学汽车与机械工程学院 实 验 中 心 2 目 录 实验一、喷油泵、喷油器性能实验 实验二、内燃机负荷特性实验 实验三、内燃机速度特性实验 实验四、柴油机调速特性实验 实验五、汽油机点火提前角调整特性实验 3 实验一、喷油泵、喷油器性能实验 一、实验内容 １、测量喷油泵的速度特性、供油特性；调整各缸供油量； ２、测量喷油器的雾化情况、喷油压力、锥角等参数； 二、实验目的和要求 (1 )通过实验，了解测量喷油泵的速度特性、供油特性的试验方法； (2 )通过实验，了解喷油泵试验台、喷油器试验仪的结构、工作原理及操作方法； (3 )根据测量结果，分析喷油泵、喷油器的技术状况； （4 ）初步掌握喷油泵、喷油器的调整方法。 三、实验主要仪器设备简介 实验使用的设备为喷油泵试验台和喷油器试验仪。 四、实验准备 1 、认真复习有关“柴油机燃料系统”相关理论知识； 2 、认真阅读试验指导书，弄清实验内容、目的和要求； 3 、认真收集阅读与实验相关的资料。 五、实验步骤 1 、喷油器实验 １）、将喷油器安装到喷油器试验仪上，并固定、夹紧； ２）、将柴油加满喷油器试验仪的油杯。摇动柱塞泵给系统加压，检查系统是否漏油； 若漏油应停止加压，进行防漏处理； ３）、摇动柱塞泵给系统加压，直至喷油器喷油，观察喷油器的雾化情况、喷油压力、锥角并做好纪录； ４）、测量喷油锥角； ５）、调整喷油压力，重复3 ）、4 ）步骤 2 、喷油泵的速度特性、供油特性的试验 １）、将喷油泵安装到喷油泵试验台的安装座上，并将喷油泵的输入轴与喷油泵试验台的输出轴联接好、对中。然后夹紧定位。 ２）、将喷油泵与喷油泵试验台之间的油路接好，注意接口不能有燃油泄露。 ３）、起动喷油泵试验台，调整喷油泵转速，设定时间；测量不同转速下各出油口的出油量并做好纪录； ４）、完成上述实验后，将喷油泵调速螺钉调至极限位置； ５）、调整喷油泵转速，设定时间；测量不同转速下各出油口的出油量并做好纪录； ６）、实验完成后，喷油泵试验台停机，关闭电源。 六、注意事项及要求 1 、严格遵守实验操作要求的规定；实验过程中注意人身安全； 2 、实验中注意装夹要紧固，动力联接要对中；接口要严密，防止燃油泄漏； 3 、完成后，将分组人员名单与原始记录数据交给指导老师检查，然后，将仪器拆下给老师检查，无损坏后，装回盒中； 4 、...
