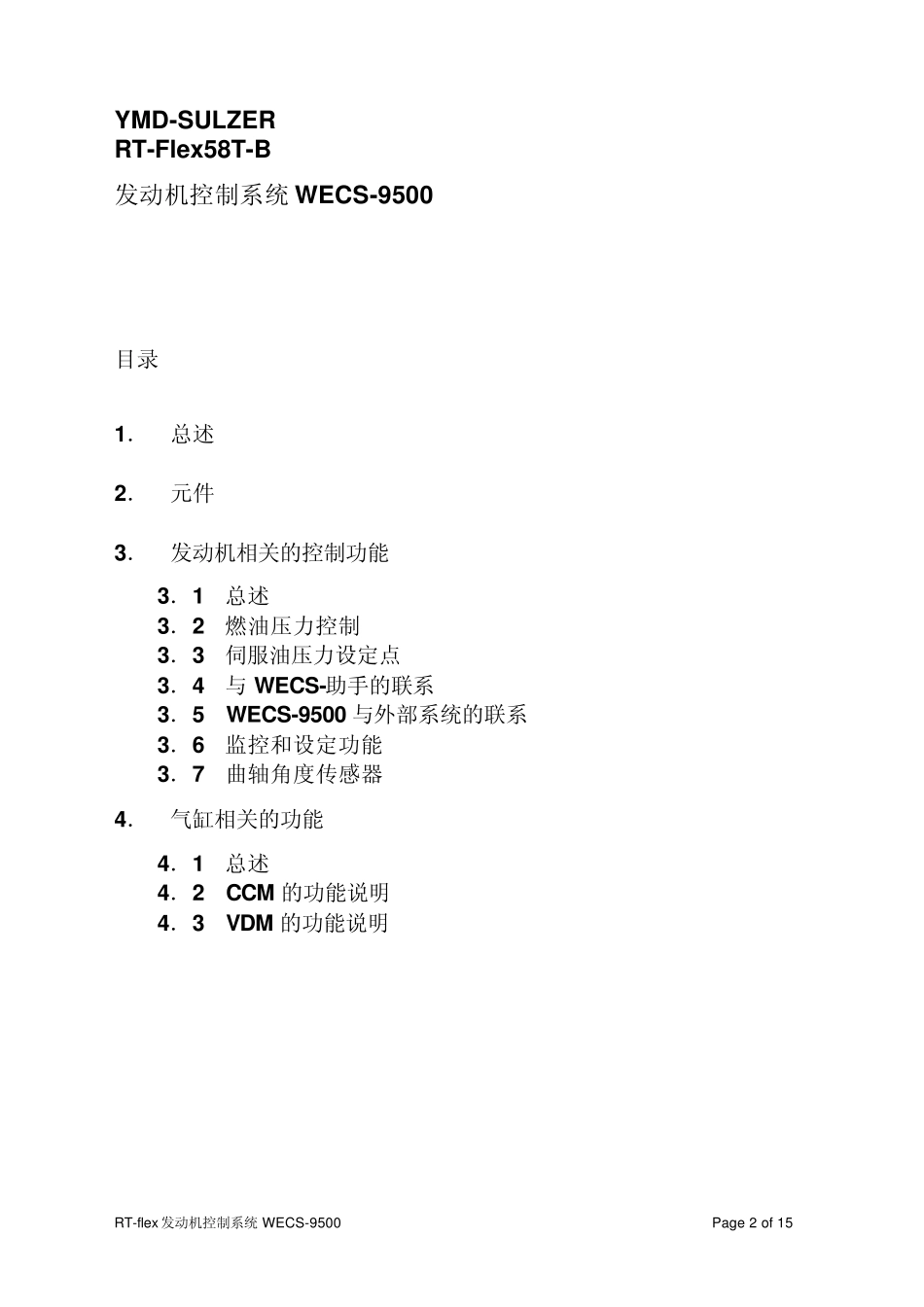

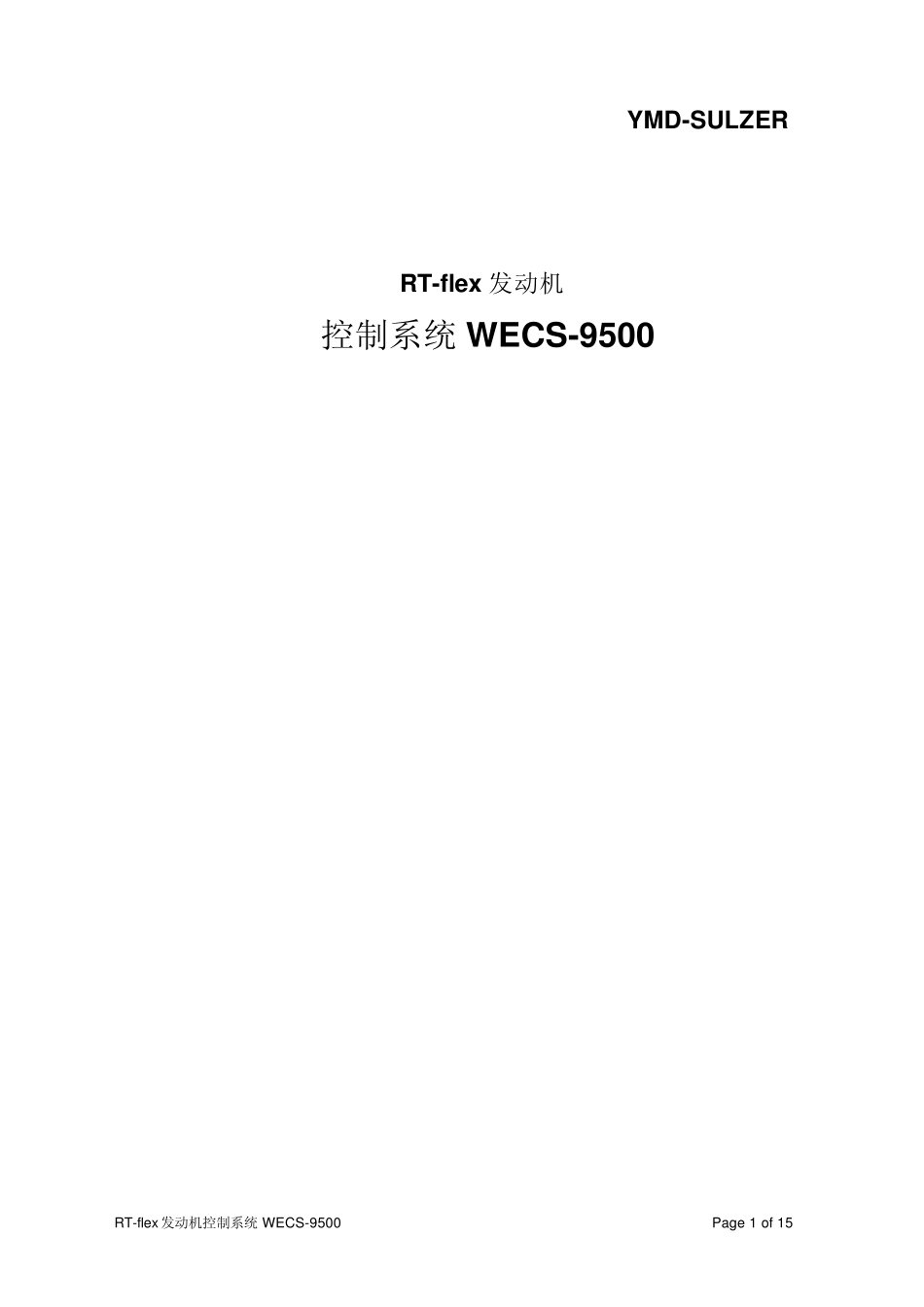

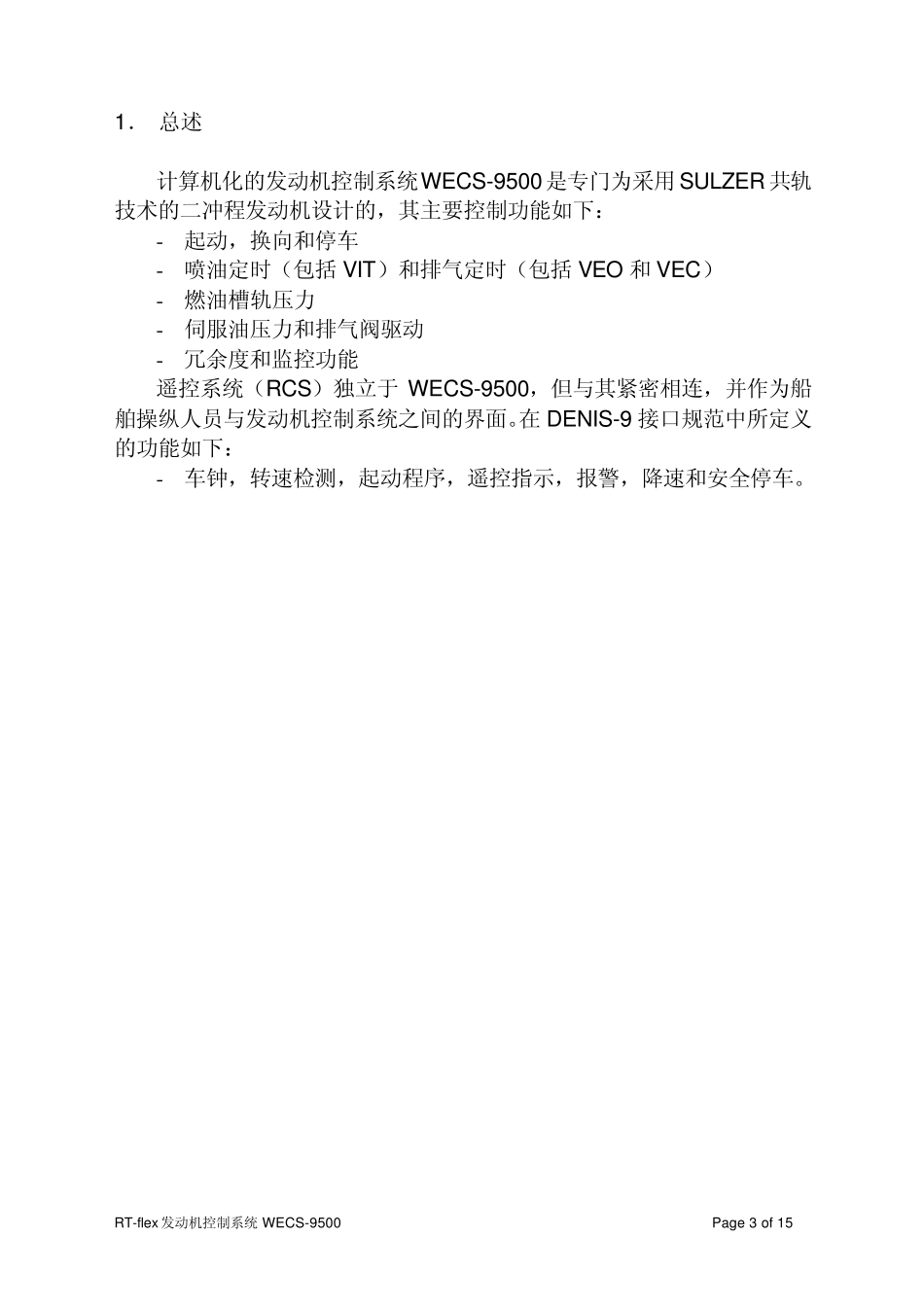

RT-flex发动机控制系统 WECS-9500 Page 1 of 15 YMD-SULZER RT-flex 发动机 控制系统 WECS-9500 RT-flex发动机控制系统WECS-9500 Page 2 of 15 YMD-SULZER RT-Flex 58T-B 发动机控制系统WECS-9500 目录 1． 总述 2． 元件 3． 发动机相关的控制功能 3．1 总述 3．2 燃油压力控制 3．3 伺服油压力设定点 3．4 与 WECS-助手的联系 3．5 WECS-9500 与外部系统的联系 3．6 监控和设定功能 3．7 曲轴角度传感器 4． 气缸相关的功能 4．1 总述 4．2 CCM 的功能说明 4．3 VDM 的功能说明 RT-flex发动机控制系统WECS-9500 Page 3 of 15 1． 总述 计算机化的发动机控制系统WECS-9500是专门为采用SULZER 共轨技术的二冲程发动机设计的，其主要控制功能如下： - 起动，换向和停车 - 喷油定时（包括VIT）和排气定时（包括VEO 和VEC） - 燃油槽轨压力 - 伺服油压力和排气阀驱动 - 冗余度和监控功能 遥控系统（RCS）独立于WECS-9500，但与其紧密相连，并作为船舶操纵人员与发动机控制系统之间的界面。在 DENIS-9 接口规范中所定义的功能如下： - 车钟，转速检测，起动程序，遥控指示，报警，降速和安全停车。 RT-flex发动机控制系统WECS-9500 Page 4 of 15 2 ． 元件 相关的元件及其连接如图1 所示。 除 WECS-助手之外，其余所有元件都装在发动机上。WECS-助手一般都装在集控室里。 WECS-9500 的主要元件有： - 公共电子单元（COM-EU），每台机一套（图2）。 - 气缸电子单元（CYL-EU），每缸一套（图3）。 图1 WECS-9500 相关元件 控制室 发动机 WECS-9500 伺服油系统 伺服油 P/P 执行器 遥控 遥控 备用控制 机旁 备用控制 燃油系统 燃油泵 执行器 选择器 控制油系统 转速控制 安全系统 船上报警系统 助手 传感器 1#缸执行器 曲轴角度 传感器 输入电源 RT-flex发动机控制系统WECS-9500 Page 5 of 15 图2 公共电子单元COM-EU 选择器 选择/选定的信号 选择/信号正常 选择/信号正常 子模块 子模块 信号 来自/至桥楼和控制室 信号 来自/至 - 遥控系统 - 转速控制 - 安全系统 - 船上报警系统 - WECS-9500 助手 燃油泵执行器传动 遥控 备用控制 机旁备用控制 燃油泵 执行器 控制油泵 信号： 来自液位 压力 等 起动阀 至气缸电子单元 至气缸电子单元 RT-flex发动机控制系统WECS-9500 Page ...
