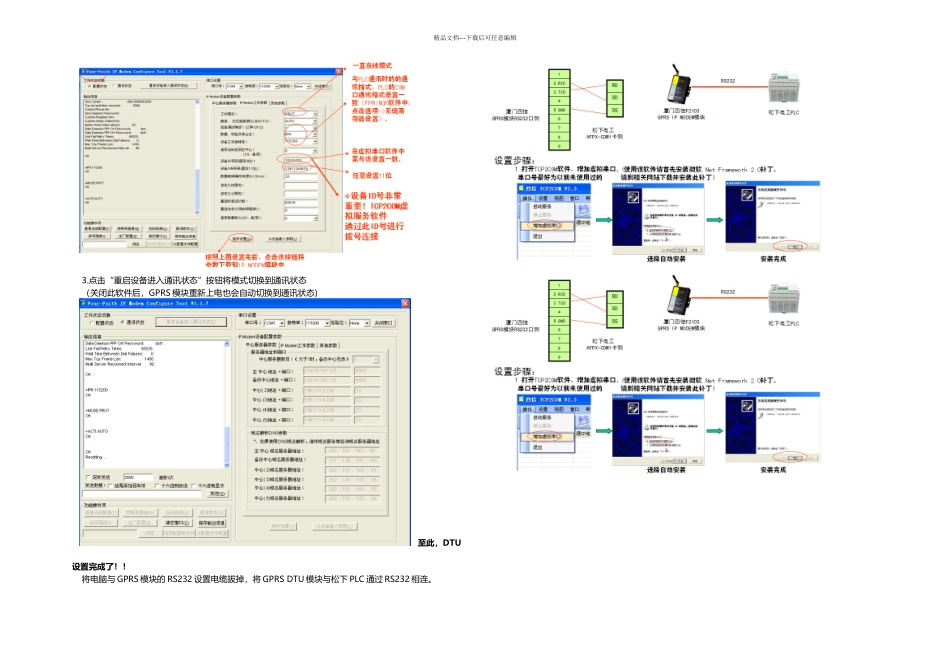

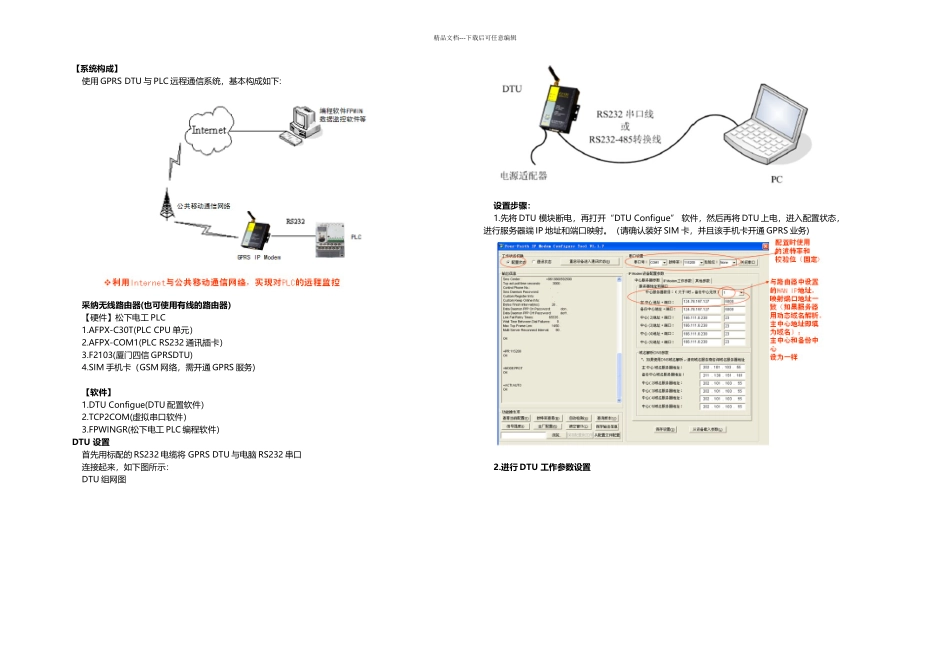

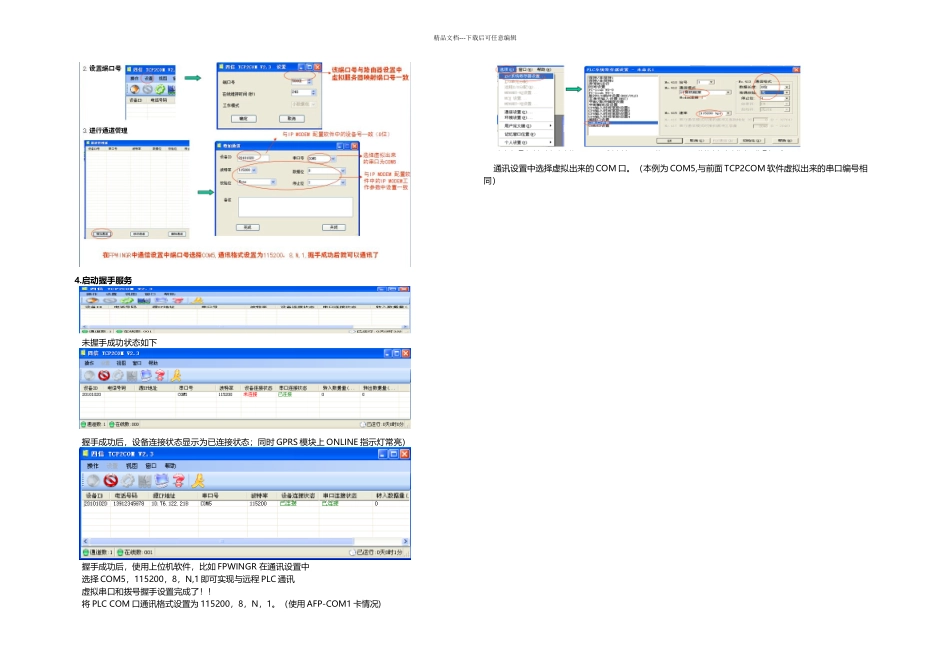

精品文档---下载后可任意编辑【系统构成】 使用 GPRS DTU 与 PLC 远程通信系统，基本构成如下: 采纳无线路由器(也可使用有线的路由器） 【硬件】松下电工 PLC 1.AFPX-C30T(PLC CPU 单元） 2.AFPX-COM1(PLC RS232 通讯插卡） 3.F2103(厦门四信 GPRSDTU) 4.SIM 手机卡（GSM 网络，需开通 GPRS 服务) 【软件】 1.DTU Configue(DTU 配置软件） 2.TCP2COM(虚拟串口软件） 3.FPWINGR(松下电工 PLC 编程软件）DTU 设置 首先用标配的 RS232 电缆将 GPRS DTU 与电脑 RS232 串口 连接起来，如下图所示： DTU 组网图 设置步骤： 1.先将 DTU 模块断电，再打开“DTU Configue” 软件，然后再将 DTU 上电，进入配置状态，进行服务器端 IP 地址和端口映射。（请确认装好 SIM 卡，并且该手机卡开通 GPRS 业务) 2.进行 DTU 工作参数设置精品文档---下载后可任意编辑 3.点击“重启设备进入通讯状态”按钮将模式切换到通讯状态 （关闭此软件后，GPRS 模块重新上电也会自动切换到通讯状态)至此，DTU设置完成了！！ 将电脑与 GPRS 模块的 RS232 设置电缆拔掉，将 GPRS DTU 模块与松下 PLC 通过 RS232 相连。精品文档---下载后可任意编辑 4.启动握手服务 未握手成功状态如下 握手成功后，设备连接状态显示为已连接状态；同时 GPRS 模块上 ONLINE 指示灯常亮） 握手成功后，使用上位机软件，比如 FPWINGR 在通讯设置中 选择 COM5，115200，8，N,1 即可实现与远程 PLC 通讯 虚拟串口和拨号握手设置完成了！！ 将 PLC COM 口通讯格式设置为 115200，8，N，1。（使用 AFP-COM1 卡情况) 通讯设置中选择虚拟出来的 COM 口。（本例为 COM5,与前面 TCP2COM 软件虚拟出来的串口编号相同）
