GSMTransceiver芯片接收机系统设计及关键电路仿真中期报告

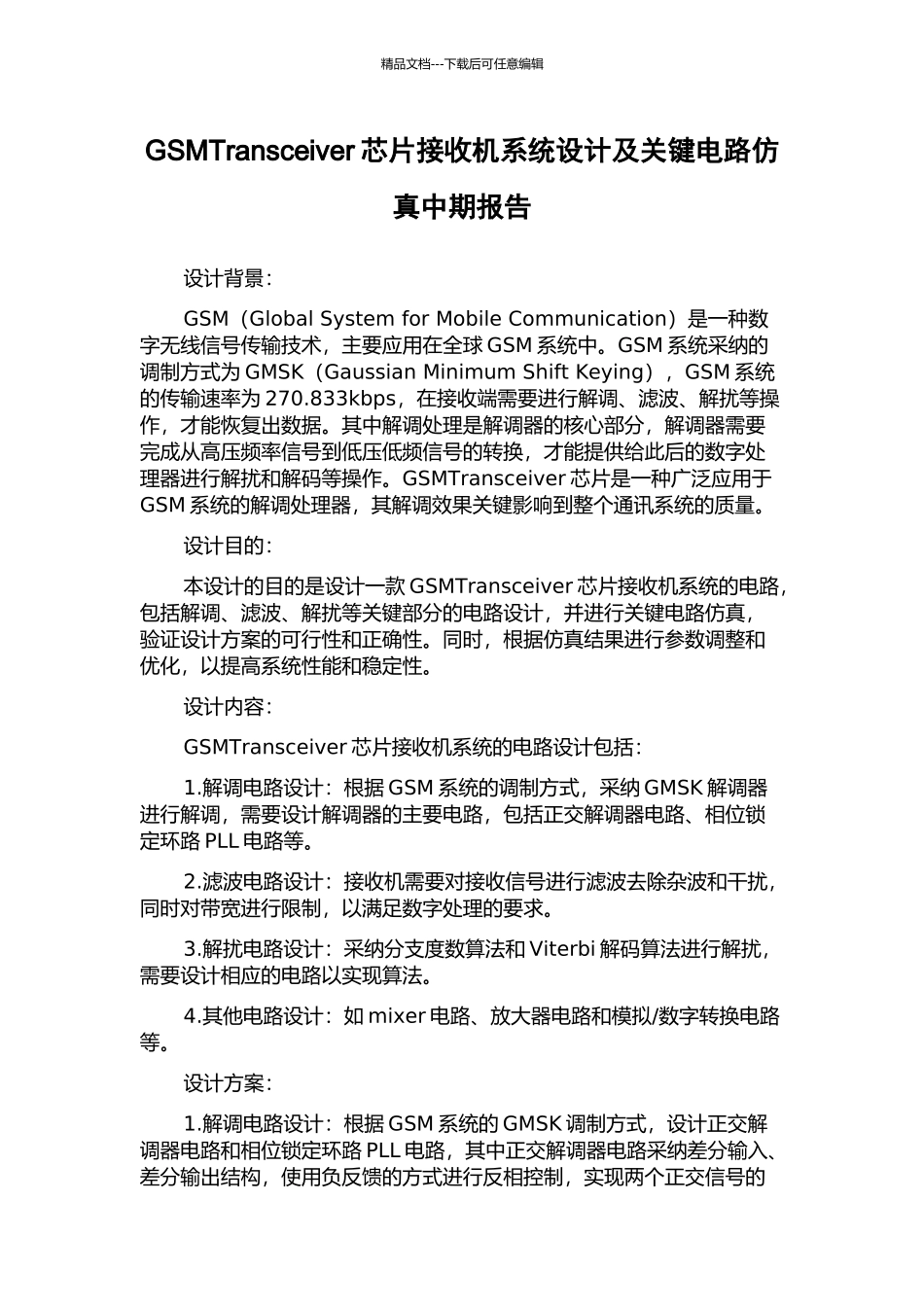

GSMTransceiver芯片接收机系统设计及关键电路仿真中期报告_第1页
1/2

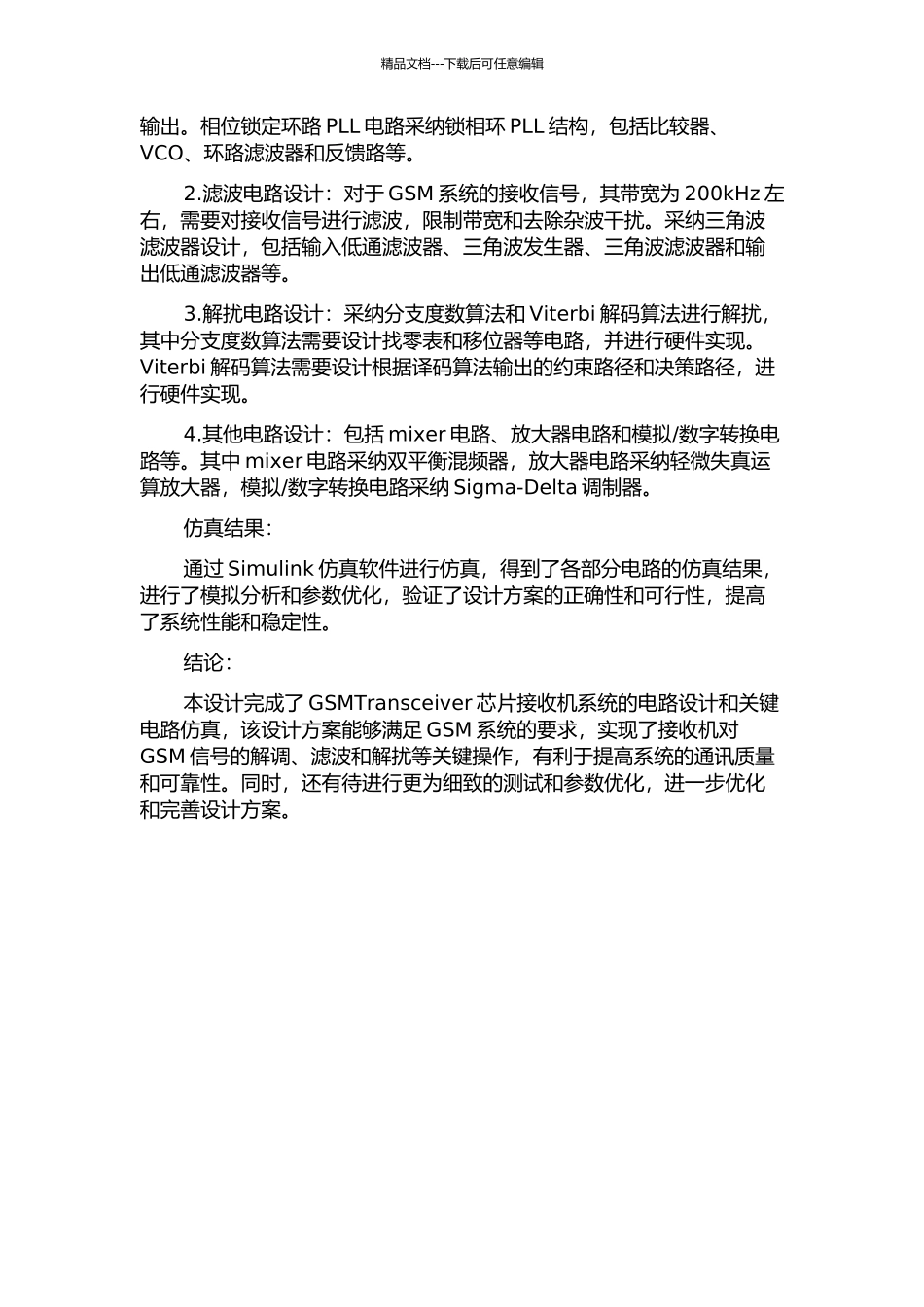

GSMTransceiver芯片接收机系统设计及关键电路仿真中期报告_第2页
2/2
精品文档---下载后可任意编辑GSMTransceiver 芯片接收机系统设计及关键电路仿真中期报告设计背景:GSM(Global System for Mobile Communication)是一种数字无线信号传输技术,主要应用在全球 GSM 系统中。GSM 系统采纳的调制方式为 GMSK(Gaussian Minimum Shift Keying),GSM 系统的传输速率为 270.833kbps,在接收端需要进行解调、滤波、解扰等操作,才能恢复出数据。其中解调处理是解调器的核心部分,解调器需要完成从高压频率信号到低压低频信号的转换,才能提供给此后的数字处理器进行解扰和解码等操作。GSMTransceiver 芯片是一种广泛应用于GSM 系统的解调处理器,其解调效果关键影响到整个通讯系统的质量。设计目的:本设计的目的是设计一款 GSMTransceiver 芯片接收机系统的电路,包括解调、滤波、解扰等关键部分的电路设计,并进行关键电路仿真,验证设计方案的可行性和正确性。同时,根据仿真结果进行参数调整和优化,以提高系统性能和稳定性。设计内容:GSMTransceiver 芯片接收机系统的电路设计包括:1.解调电路设计:根据 GSM 系统的调制方式,采纳 GMSK 解调器进行解调,需要设计解调器的主要电路,包括正交解调器电路、相位锁定环路 PLL 电路等。2.滤波电路设计:接收机需要对接收信号进行滤波去除杂波和干扰,同时对带宽进行限制,以满足数字处理的要求。3.解扰电路设计:采纳分支度数算法和 Viterbi 解码算法进行解扰,需要设计相应的电路以实现算法。4.其他电路设计:如 mixer 电路、放大器电路和模拟/数字转换电路等。设计方案:1.解调电路设计:根据 GSM 系统的 GMSK 调制方式,设计正交解调器电路和相位锁定环路 PLL 电路,其中正交解调器电路采纳差分输入、差分输出结构,使用负反馈的方式进行反相控制,实现两个正交信号的精品文档---下载后可任意编辑输出。相位锁定环路 PLL 电路采纳锁相环 PLL 结构,包括比较器、VCO、环路滤波器和反馈路等。2.滤波电路设计:对于 GSM 系统的接收信号,其带宽为 200kHz 左右,需要对接收信号进行滤波,限制带宽和去除杂波干扰。采纳三角波滤波器设计,包括输入低通滤波器、三角波发生器、三角波滤波器和输出低通滤波器等。3.解扰电路设计:采纳分支度数算法和 Viterbi 解码算法进行解扰,其中分支度数算法需要设计找零表和移位器等电路,并进行硬件实现。Viterbi 解码算法需要设计根据译码算法输出的约束路径和决策路径,进行硬件实现...
