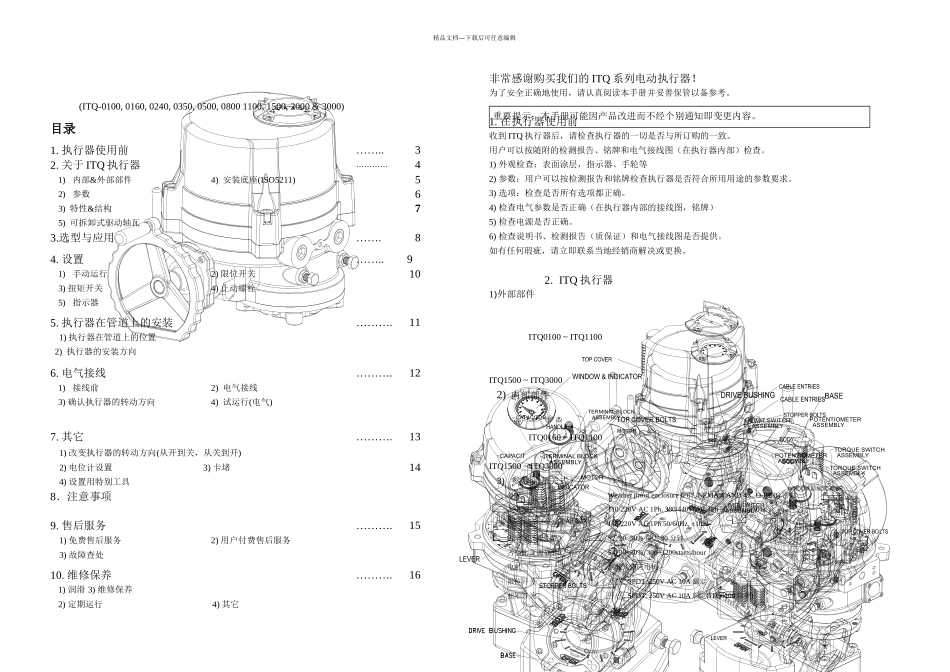

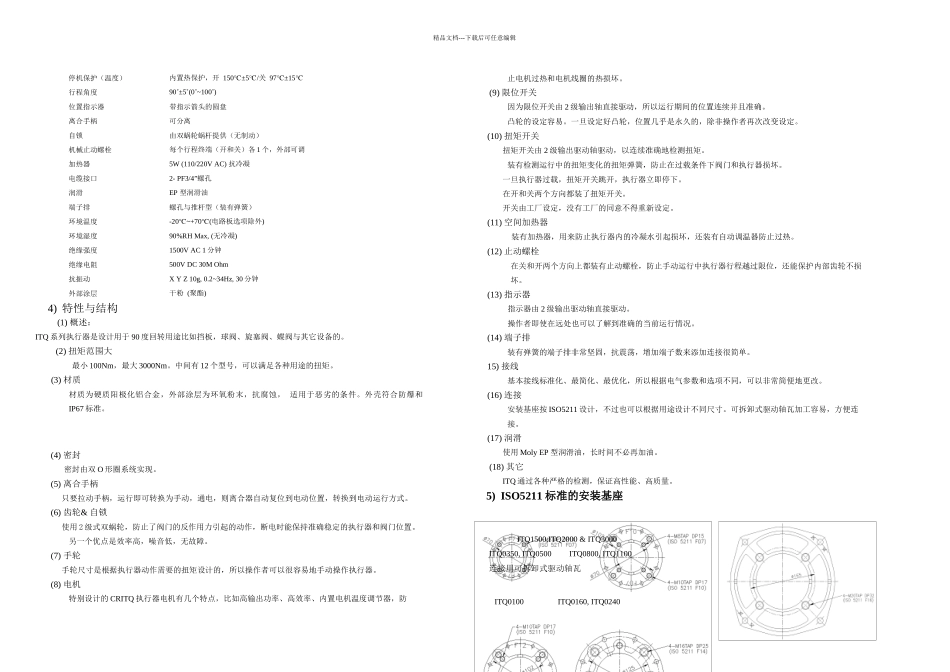

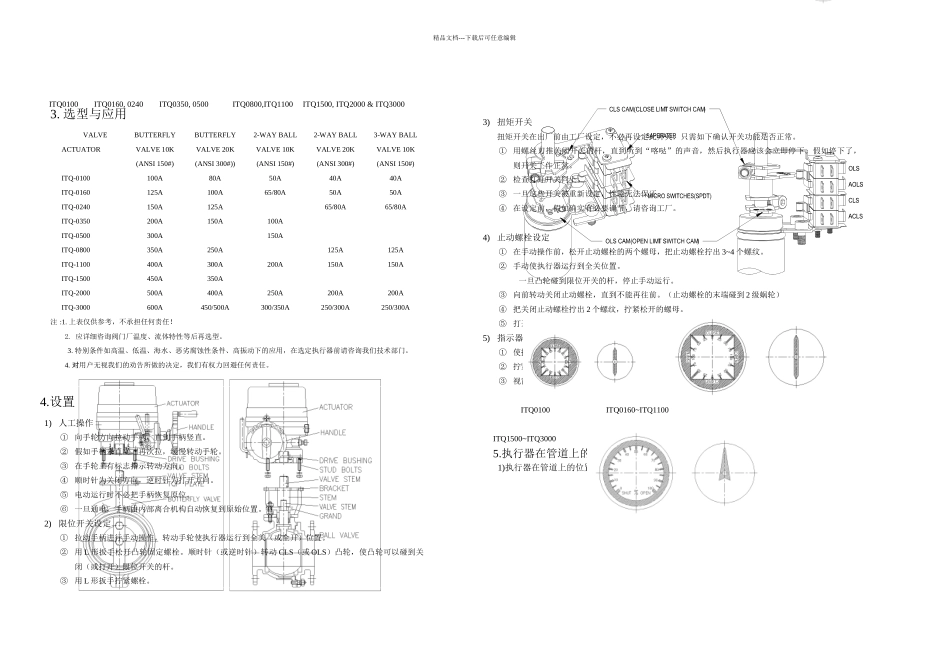

精品文档---下载后可任意编辑(ITQ-0100, 0160, 0240, 0350, 0500, 0800 1100, 1500, 2000 & 3000)目录1. 执行器使用前…….. 32. 关于 ITQ 执行器…………41)内部&外部部件2)参数3) 特性&结构5) 可拆卸式驱动轴瓦4) 安装底座(ISO5211)5673.选型与应用…….84. 设置……..91)手动运行3) 扭矩开关5)指示器2) 限位开关4) 止动螺栓105. 执行器在管道上的安装……….111) 执行器在管道上的位置 2) 执行器的安装方向6. 电气接线……….121)接线前3) 确认执行器的转动方向2) 电气接线4) 试运行(电气)7. 其它……….131) 改变执行器的转动方向(从开到关，从关到开)2) 电位计设置4) 设置用特别工具8．注意事项3) 卡堵149. 售后服务……….151) 免费售后服务2) 用户付费售后服务3) 故障查处10. 维修保养……….161) 润滑 3) 维修保养2) 定期运行4) 其它非常感谢购买我们的 ITQ 系列电动执行器！为了安全正确地使用，请认真阅读本手册并妥善保管以备参考。1. 在执行器使用前收到 ITQ 执行器后，请检查执行器的一切是否与所订购的一致。用户可以按随附的检测报告、铭牌和电气接线图（在执行器内部）检查。1) 外观检查：表面涂层，指示器、手轮等2) 参数：用户可以按检测报告和铭牌检查执行器是否符合所用用途的参数要求。3) 选项：检查是否所有选项都正确。4) 检查电气参数是否正确（在执行器内部的接线图，铭牌）5) 检查电源是否正确。6) 检查说明书、检测报告（质保证）和电气接线图是否提供。如有任何瑕疵，请立即联系当地经销商解决或更换。2. ITQ 执行器1)外部部件ITQ0100 ~ ITQ1100ITQ1500 ~ ITQ30002) 内部部件ITQ0160 ~ ITQ1100ITQ1500 ~ ITQ30003) 参数（开关式）外壳Weather proof enclosure IP67, NEMA 4 AND 4X, O-RING 密封主电源110/220V AC 1Ph, 380/440V AC 3Ph 50/60Hz, ±10%控制电源110/220V AC 1Ph 50/60Hz, ±10%占空比（开关型）S2, 20~50% 最大 30 分钟占空比（调节型）S4, 30~50%, 300~1200starts/hour电机鼠笼式感应电机限位开关开/关, SPDT, 250V AC 10A 额定扭矩开关开/关, SPDT, 250V AC 10A 额定(ITQ0100 除外)重要提示：本手册可能因产品改进而不经个别通知即变更内容。CAPACITORTERMINAL BLOCK ASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYCAPACITTERMINAL BLOCK ASS...
