JTGTF公路桥涵施工技术规范压浆剂试验仪操作规程

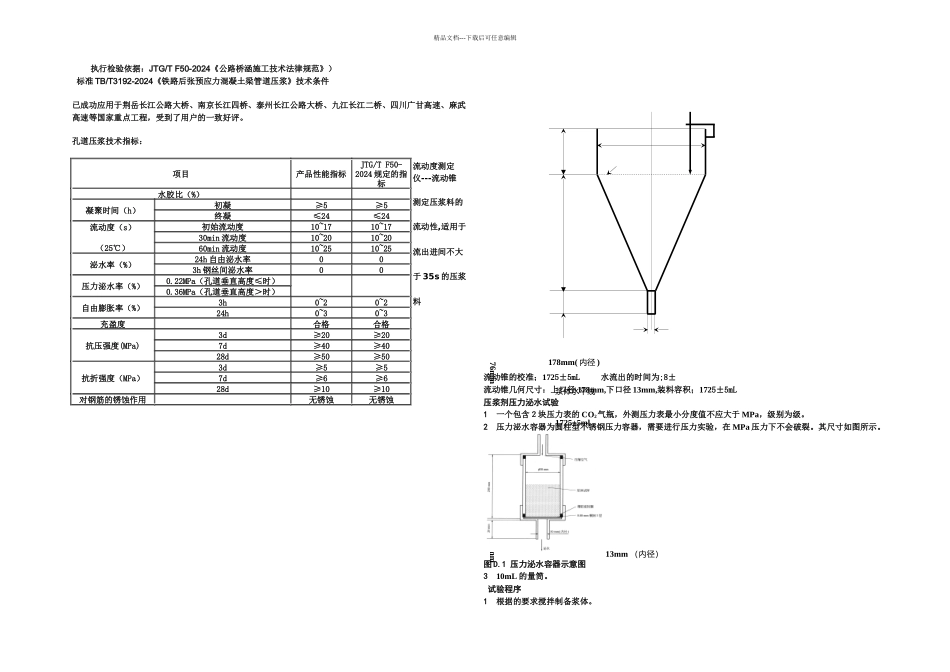

JTGTF公路桥涵施工技术规范压浆剂试验仪操作规程_第1页
1/5

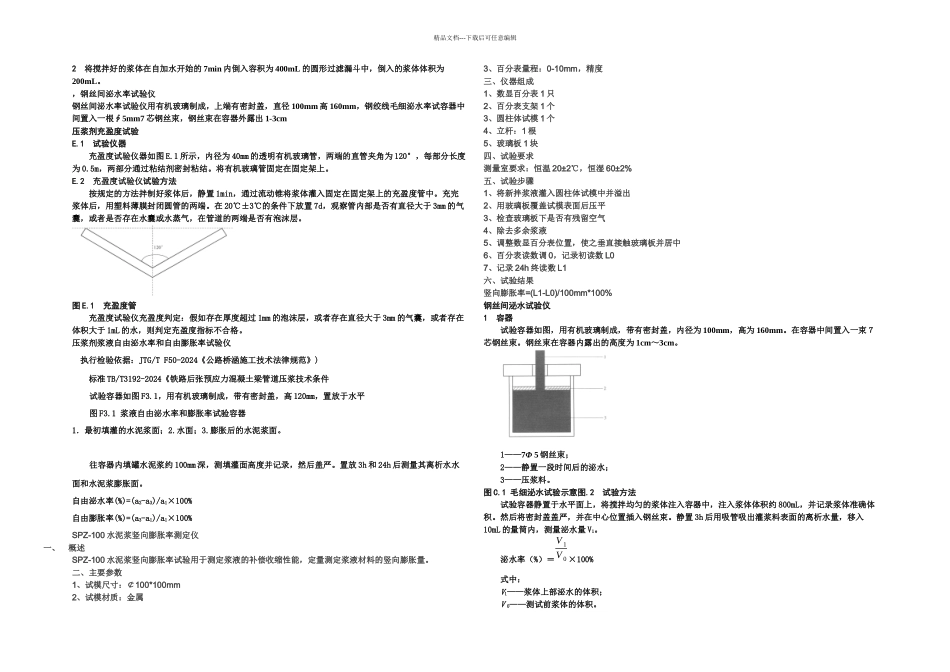

JTGTF公路桥涵施工技术规范压浆剂试验仪操作规程_第2页
2/5

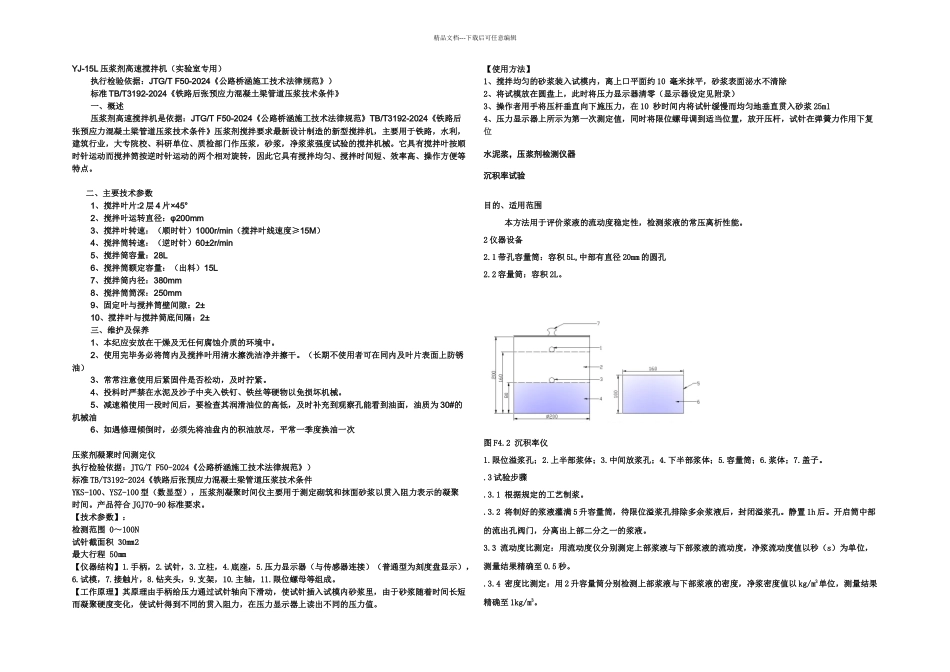

JTGTF公路桥涵施工技术规范压浆剂试验仪操作规程_第3页
3/5
38mm178mm( 内径 )浆体水平线 1725±5ml13mm (内径) 76mm192mm精品文档---下载后可任意编辑执行检验依据:JTG/T F50-2024《公路桥涵施工技术法律规范》) 标准 TB/T3192-2024《铁路后张预应力混凝土梁管道压浆》技术条件已成功应用于荆岳长江公路大桥、南京长江四桥、泰州长江公路大桥、九江长江二桥、四川广甘高速、麻武高速等国家重点工程,受到了用户的一致好评。孔道压浆技术指标:流动度测定仪---流动锥测定压浆料的流动性,适用于流出进间不大于 35s 的压浆料流动锥的校准;1725±5mL 水流出的时间为;8±流动锥几何尺寸:上口径 178mm,下口径 13mm,装料容积;1725±5mL压浆剂压力泌水试验1 一个包含2块压力表的 CO2气瓶,外测压力表最小分度值不应大于 MPa,级别为级。2 压力泌水容器为圆柱型不锈钢压力容器,需要进行压力实验,在 MPa 压力下不会破裂。其尺寸如图所示。图 D.1 压力泌水容器示意图3 10mL 的量筒。 试验程序1 根据的要求搅拌制备浆体。项目产品性能指标JTG/T F50-2024 规定的指标水胶比(%)凝聚时间(h)初凝≥5≥5终凝≤24≤24流动度(s)(25℃)初始流动度10~1710~1730min 流动度10~2010~2060min 流动度10~2510~25泌水率(%)24h 自由泌水率003h 钢丝间泌水率00压力泌水率(%)0.22MPa(孔道垂直高度≤时)0.36MPa(孔道垂直高度>时)自由膨胀率(%)3h0~20~224h0~30~3充盈度 合格合格抗压强度(MPa)3d≥20≥207d≥40≥4028d≥50≥50抗折强度(MPa)3d≥5≥57d≥6≥628d≥10≥10对钢筋的锈蚀作用 无锈蚀无锈蚀精品文档---下载后可任意编辑2 将搅拌好的浆体在自加水开始的 7min 内倒入容积为 400mL 的圆形过滤漏斗中,倒入的浆体体积为200mL。,钢丝间泌水率试验仪 钢丝间泌水率试验仪用有机玻璃制成,上端有密封盖,直径 100mm 高 160mm,钢绞线毛细泌水率试容器中间置入一根∮5mm7 芯钢丝束,钢丝束在容器外露出 1-3cm压浆剂充盈度试验E.1 试验仪器充盈度试验仪器如图 E.1 所示,内径为 40mm 的透明有机玻璃管,两端的直管夹角为 120°,每部分长度为 0.5m,两部分通过粘结剂密封粘结。将有机玻璃管固定在固定架上。E.2 充盈度试验仪试验方法按规定的方法拌制好浆体后,静置 1min,通过流动锥将浆体灌入固定在固定架上的充盈度管中。充完浆体后,用塑料薄膜封闭圆管的两端。在 20℃±3℃的条件下放置 7d,观察管内部是否有直径大于 3mm 的气囊,或者是否存...
