ktaNaOH溶液三效蒸发装置设计说明书

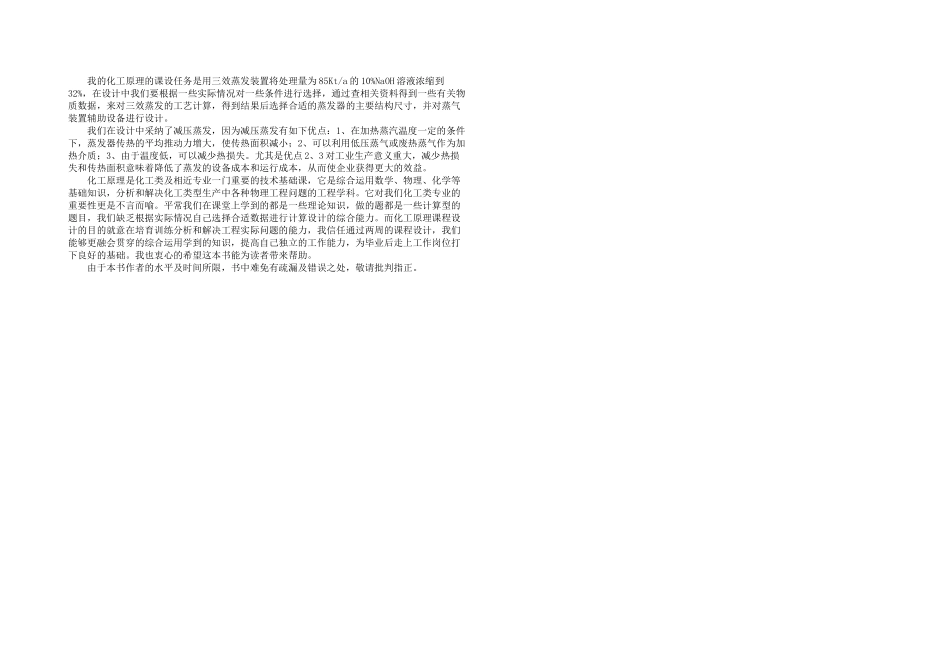

ktaNaOH溶液三效蒸发装置设计说明书_第1页
1/12

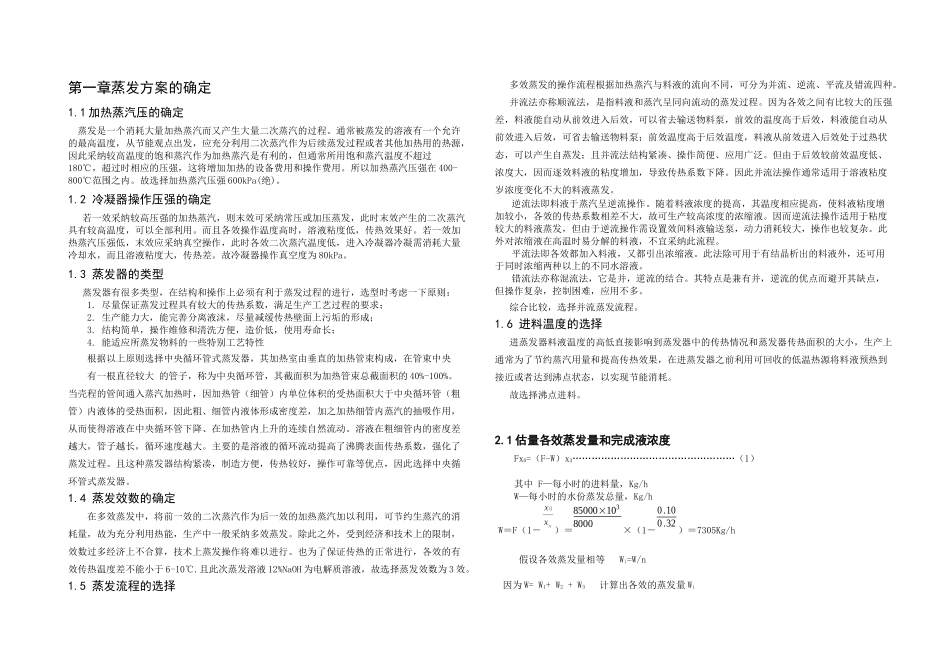

ktaNaOH溶液三效蒸发装置设计说明书_第2页
2/12

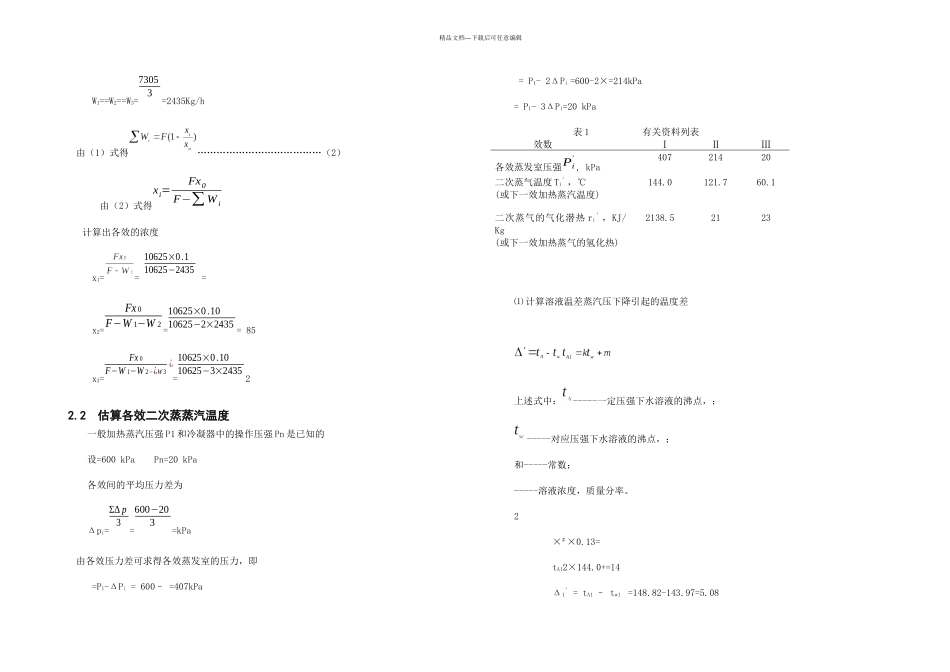

ktaNaOH溶液三效蒸发装置设计说明书_第3页
3/12
我的化工原理的课设任务是用三效蒸发装置将处理量为 85Kt/a 的 10%NaOH 溶液浓缩到32%,在设计中我们要根据一些实际情况对一些条件进行选择,通过查相关资料得到一些有关物质数据,来对三效蒸发的工艺计算,得到结果后选择合适的蒸发器的主要结构尺寸,并对蒸气装置辅助设备进行设计。我们在设计中采纳了减压蒸发,因为减压蒸发有如下优点:1、在加热蒸汽温度一定的条件下,蒸发器传热的平均推动力增大,使传热面积减小;2、可以利用低压蒸气或废热蒸气作为加热介质;3、由于温度低,可以减少热损失。尤其是优点 2、3 对工业生产意义重大,减少热损失和传热面积意味着降低了蒸发的设备成本和运行成本,从而使企业获得更大的效益。化工原理是化工类及相近专业一门重要的技术基础课,它是综合运用数学、物理、化学等基础知识,分析和解决化工类型生产中各种物理工程问题的工程学科。它对我们化工类专业的重要性更是不言而喻。平常我们在课堂上学到的都是一些理论知识,做的题都是一些计算型的题目,我们缺乏根据实际情况自己选择合适数据进行计算设计的综合能力。而化工原理课程设计的目的就意在培育训练分析和解决工程实际问题的能力,我信任通过两周的课程设计,我们能够更融会贯穿的综合运用学到的知识,提高自己独立的工作能力,为毕业后走上工作岗位打下良好的基础。我也衷心的希望这本书能为读者带来帮助。由于本书作者的水平及时间所限,书中难免有疏漏及错误之处,敬请批判指正。第一章蒸发方案的确定1.1 加热蒸汽压的确定 蒸发是一个消耗大量加热蒸汽而又产生大量二次蒸汽的过程。通常被蒸发的溶液有一个允许的最高温度,从节能观点出发,应充分利用二次蒸汽作为后续蒸发过程或者其他加热用的热源,因此采纳较高温度的饱和蒸汽作为加热蒸汽是有利的,但通常所用饱和蒸汽温度不超过180℃,超过时相应的压强,这将增加加热的设备费用和操作费用。所以加热蒸汽压强在 400-800℃范围之内。故选择加热蒸汽压强 600kPa(绝)。1.2 冷凝器操作压强的确定若一效采纳较高压强的加热蒸汽,则末效可采纳常压或加压蒸发,此时末效产生的二次蒸汽具有较高温度,可以全部利用。而且各效操作温度高时,溶液粘度低,传热效果好。若一效加热蒸汽压强低,末效应采纳真空操作,此时各效二次蒸汽温度低,进入冷凝器冷凝需消耗大量冷却水,而且溶液粘度大,传热差。故冷凝器操作真空度为 80kPa。1.3 蒸发器的类型 蒸发器有很多类型,在结构和操作上必...
