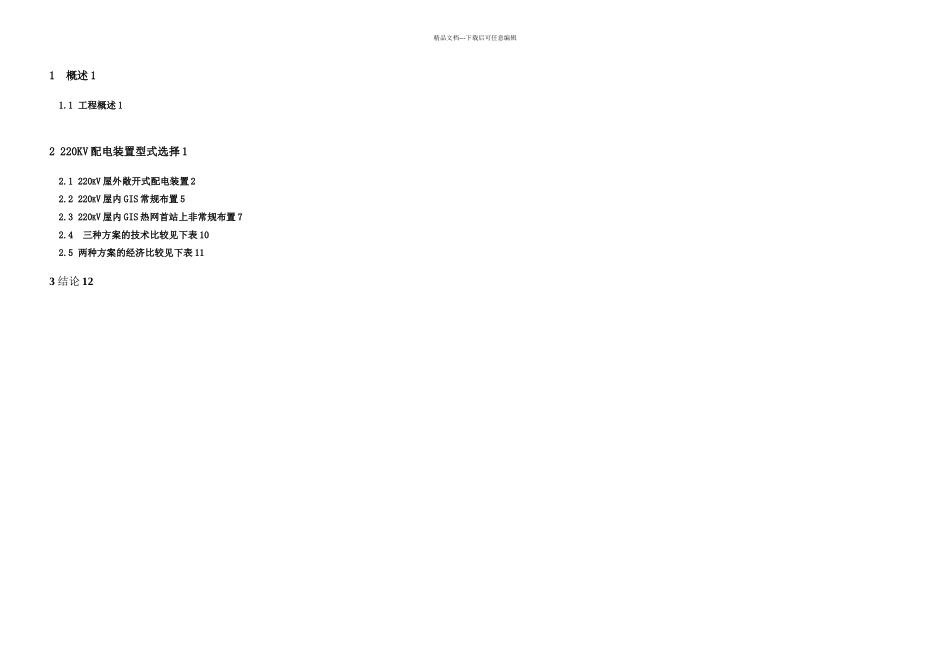

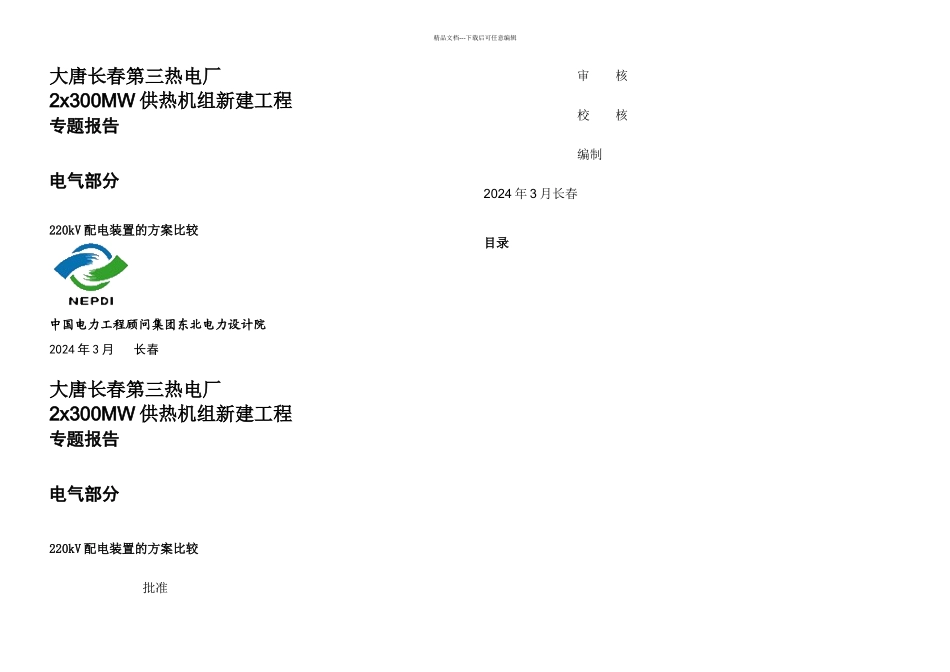

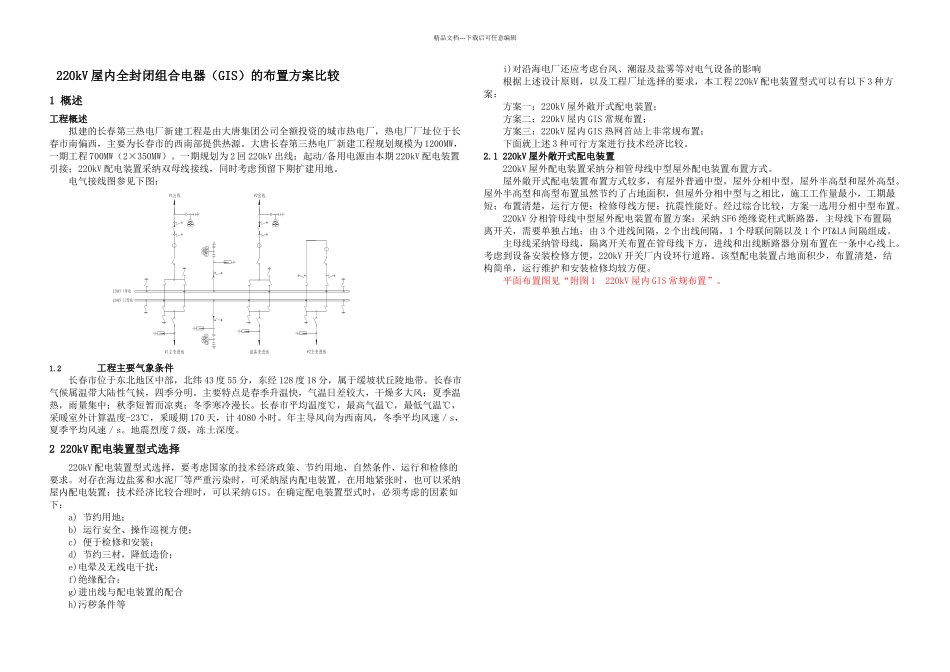

精品文档---下载后可任意编辑大唐长春第三热电厂2x300MW 供热机组新建工程专题报告电气部分 220kV 配电装置的方案比较中国电力工程顾问集团东北电力设计院2024 年 3 月 长春大唐长春第三热电厂2x300MW 供热机组新建工程专题报告电气部分 220kV 配电装置的方案比较批准审 核校 核 编制2024 年 3 月长春目录精品文档---下载后可任意编辑1 概述 11.1 工程概述 12 220KV 配电装置型式选择 12.1 220KV 屋外敞开式配电装置 22.2 220KV 屋内 GIS 常规布置 52.3 220KV 屋内 GIS 热网首站上非常规布置 72.4 三种方案的技术比较见下表 102.5 两种方案的经济比较见下表 113 结论 12精品文档---下载后可任意编辑220kV 屋内全封闭组合电器（GIS）的布置方案比较1 概述工程概述拟建的长春第三热电厂新建工程是由大唐集团公司全额投资的城市热电厂，热电厂厂址位于长春市南偏西，主要为长春市的西南部提供热源。大唐长春第三热电厂新建工程规划规模为 1200MW，一期工程 700MW（2×350MW）。一期规划为 2 回 220kV 出线；起动/备用电源由本期 220kV 配电装置引接；220kV 配电装置采纳双母线接线，同时考虑预留下期扩建用地。电气接线图参见下图：1.2工程主要气象条件长春市位于东北地区中部，北纬 43 度 55 分，东经 128 度 18 分，属于缓坡状丘陵地带。长春市气候属温带大陆性气候，四季分明。主要特点是春季升温快，气温日差较大，干燥多大风；夏季温热，雨量集中；秋季短暂而凉爽；冬季寒冷漫长。长春市平均温度℃，最高气温℃，最低气温℃，采暖室外计算温度-23℃，釆暖期 170 天，计 4080 小时。年主导风向为西南风，冬季平均风速／s，夏季平均风速／s。地震烈度 7 级，冻土深度。2 220kV 配电装置型式选择220kV 配电装置型式选择，要考虑国家的技术经济政策、节约用地、自然条件、运行和检修的要求。对存在海边盐雾和水泥厂等严重污染时，可采纳屋内配电装置。在用地紧张时，也可以采纳屋内配电装置；技术经济比较合理时，可以采纳 GIS。在确定配电装置型式时，必须考虑的因素如下：a) 节约用地；b) 运行安全、操作巡视方便；c) 便于检修和安装；d) 节约三材，降低造价；e)电晕及无线电干扰；f)绝缘配合；g)进出线与配电装置的配合h)污秽条件等i)对沿海电厂还应考虑台风、潮湿及盐雾等对电气设备的影响根据上述设计原则，以及工程厂址选择的要求，本工程 220kV 配电装置型式可...
