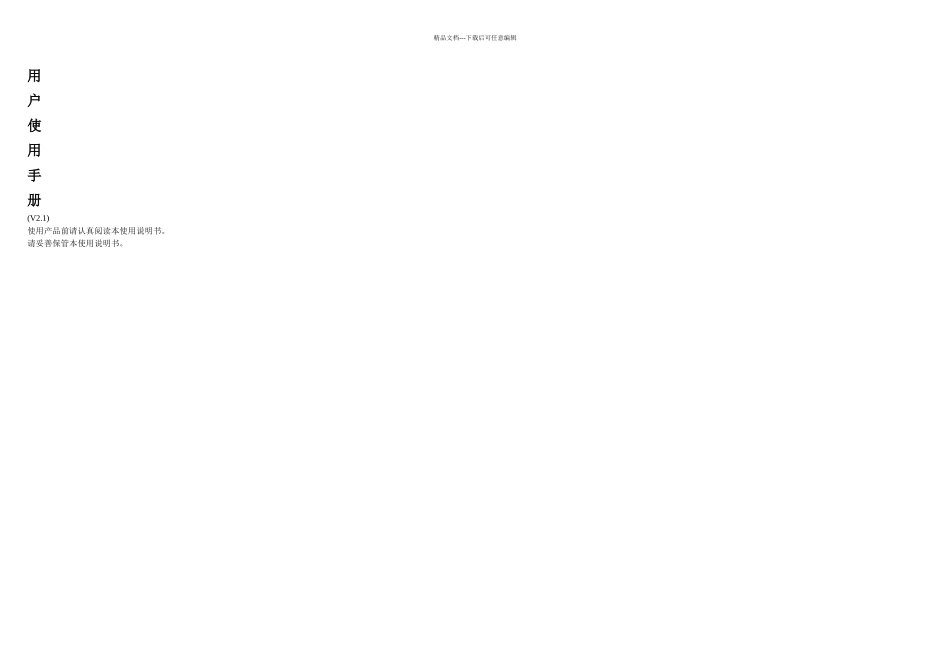

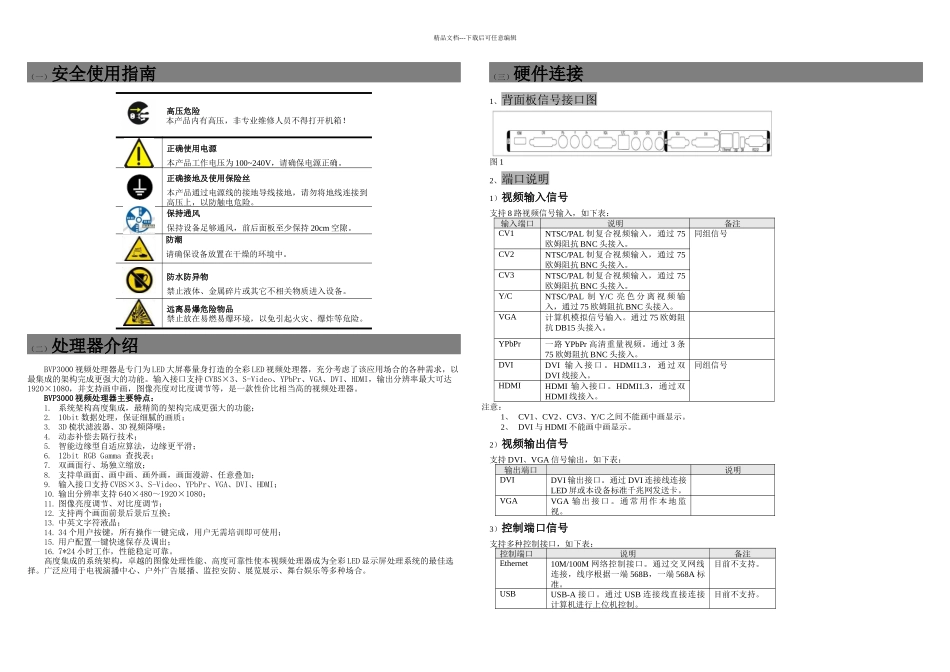

精品文档---下载后可任意编辑用户使用手册(V2.1)使用产品前请认真阅读本使用说明书。请妥善保管本使用说明书。精品文档---下载后可任意编辑目 录(一) 安全使用指南 1(二) 处理器介绍 3(三) 硬件连接 31、 背面板信号接口图 32、 端口说明 31) 视频输入信号 32) 视频输出信号 33) 控制端口信号 33、 硬件连接示意 4(四) 前面板按键操作 41、 前面板按键示意图 42、 按键操作说明:41) 信号源切换键 42) 画面调节按键 43) 画面布局按键 44) 其他功能键 5(五) 常见问题:5(六) 技术规格 61、 处理器基本特征 62、 处理器参数规格 6(七) 固件升级方法 6(八) 附录 8精品文档---下载后可任意编辑(一)安全使用指南高压危险本产品内有高压,非专业维修人员不得打开机箱!正确使用电源本产品工作电压为 100~240V,请确保电源正确。正确接地及使用保险丝本产品通过电源线的接地导线接地,请勿将地线连接到高压上,以防触电危险。保持通风保持设备足够通风,前后面板至少保持 20cm 空隙。防潮请确保设备放置在干燥的环境中。防水防异物禁止液体、金属碎片或其它不相关物质进入设备。远离易爆危险物品禁止放在易燃易爆环境,以免引起火灾、爆炸等危险。(二)处理器介绍BVP3000 视频处理器是专门为 LED 大屏幕量身打造的全彩 LED 视频处理器,充分考虑了该应用场合的各种需求,以最集成的架构完成更强大的功能。输入接口支持 CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI,输出分辨率最大可达1920×1080,并支持画中画,图像亮度对比度调节等,是一款性价比相当高的视频处理器。BVP3000 视频处理器主要特点:1. 系统架构高度集成,最精简的架构完成更强大的功能;2. 10bit 数据处理,保证细腻的画质;3. 3D 梳状滤波器、3D 视频降噪;4. 动态补偿去隔行技术;5. 智能边缘型自适应算法,边缘更平滑;6. 12bit RGB Gamma 查找表;7. 双画面行、场独立缩放;8. 支持单画面、画中画、画外画,画面漫游、任意叠加;9. 输入接口支持 CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI;10. 输出分辨率支持 640×480~1920×1080;11. 图像亮度调节、对比度调节;12. 支持两个画面前景后景后互换;13. 中英文字符液晶;14. 34 个用户按键,所有操作一键完成,用户无需培训即可使用;15. 用户配置一键快速保存及调出;16. 7*24 小时工作,性能稳定可靠。高度集成的系统...
