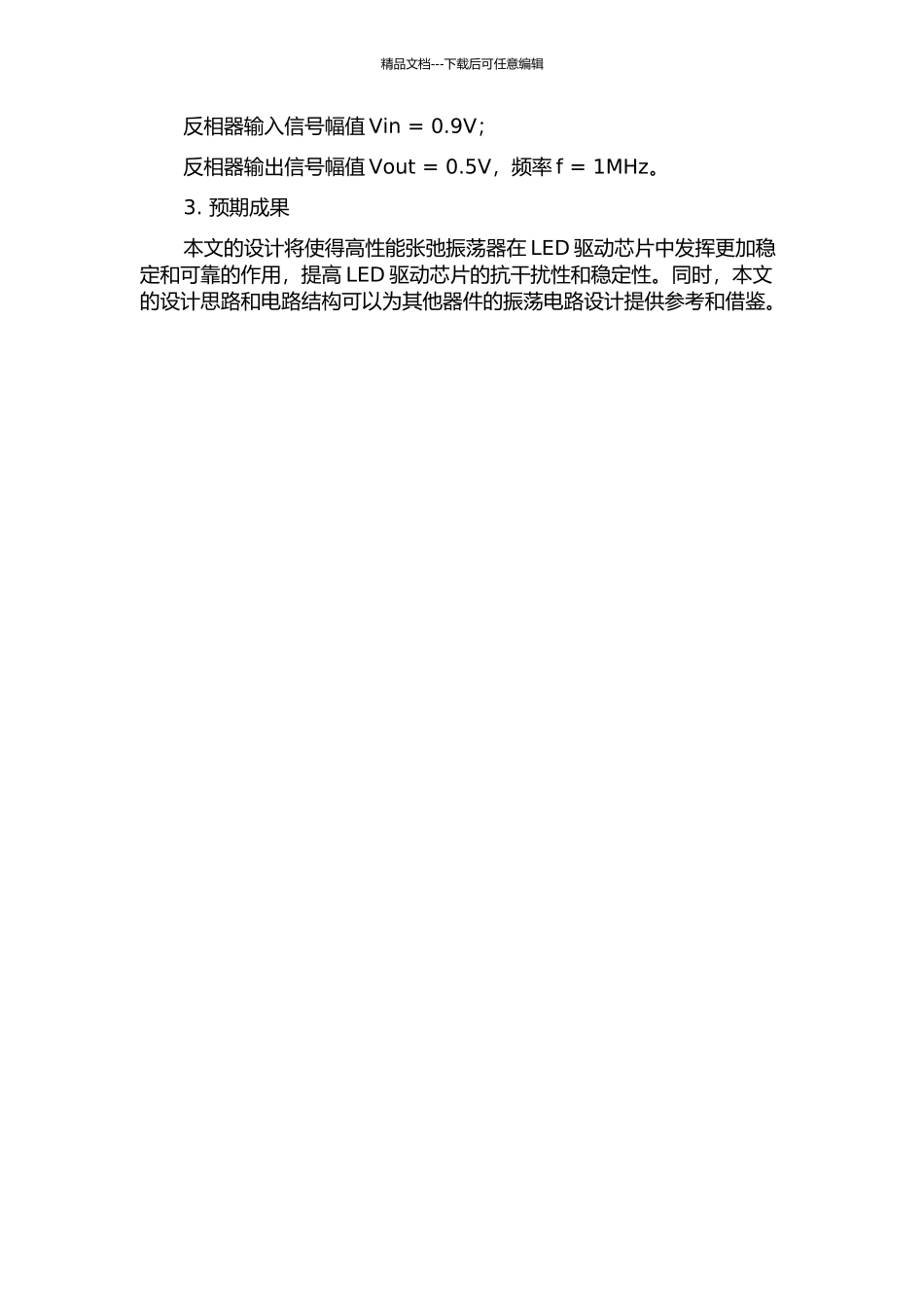

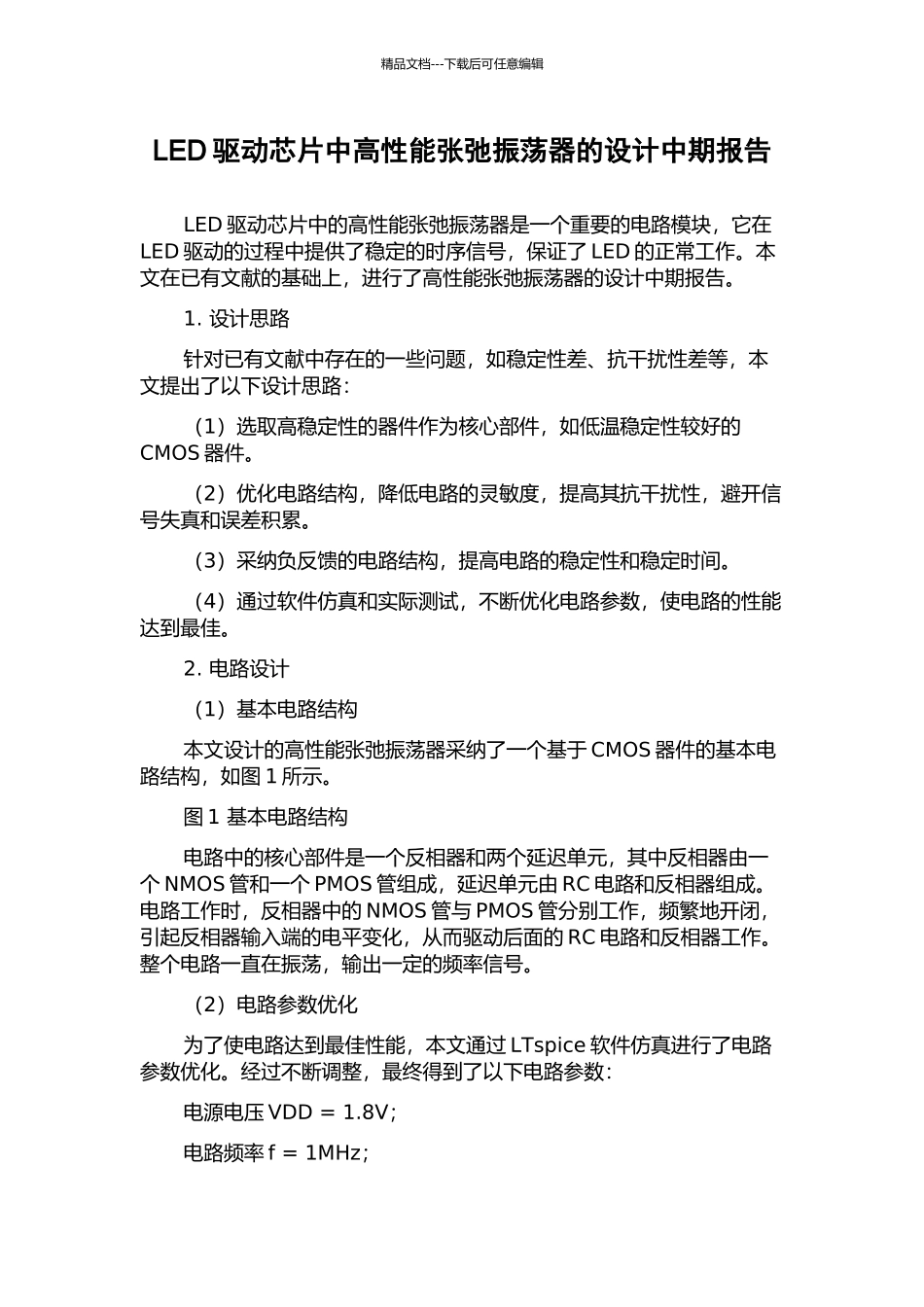

精品文档---下载后可任意编辑LED 驱动芯片中高性能张弛振荡器的设计中期报告LED 驱动芯片中的高性能张弛振荡器是一个重要的电路模块,它在LED 驱动的过程中提供了稳定的时序信号,保证了 LED 的正常工作。本文在已有文献的基础上,进行了高性能张弛振荡器的设计中期报告。1. 设计思路针对已有文献中存在的一些问题,如稳定性差、抗干扰性差等,本文提出了以下设计思路:(1)选取高稳定性的器件作为核心部件,如低温稳定性较好的CMOS 器件。(2)优化电路结构,降低电路的灵敏度,提高其抗干扰性,避开信号失真和误差积累。(3)采纳负反馈的电路结构,提高电路的稳定性和稳定时间。(4)通过软件仿真和实际测试,不断优化电路参数,使电路的性能达到最佳。2. 电路设计(1)基本电路结构本文设计的高性能张弛振荡器采纳了一个基于 CMOS 器件的基本电路结构,如图 1 所示。图 1 基本电路结构电路中的核心部件是一个反相器和两个延迟单元,其中反相器由一个 NMOS 管和一个 PMOS 管组成,延迟单元由 RC 电路和反相器组成。电路工作时,反相器中的 NMOS 管与 PMOS 管分别工作,频繁地开闭,引起反相器输入端的电平变化,从而驱动后面的 RC 电路和反相器工作。整个电路一直在振荡,输出一定的频率信号。(2)电路参数优化为了使电路达到最佳性能,本文通过 LTspice 软件仿真进行了电路参数优化。经过不断调整,最终得到了以下电路参数:电源电压 VDD = 1.8V;电路频率 f = 1MHz;精品文档---下载后可任意编辑反相器输入信号幅值 Vin = 0.9V;反相器输出信号幅值 Vout = 0.5V,频率 f = 1MHz。3. 预期成果本文的设计将使得高性能张弛振荡器在 LED 驱动芯片中发挥更加稳定和可靠的作用,提高 LED 驱动芯片的抗干扰性和稳定性。同时,本文的设计思路和电路结构可以为其他器件的振荡电路设计提供参考和借鉴。
