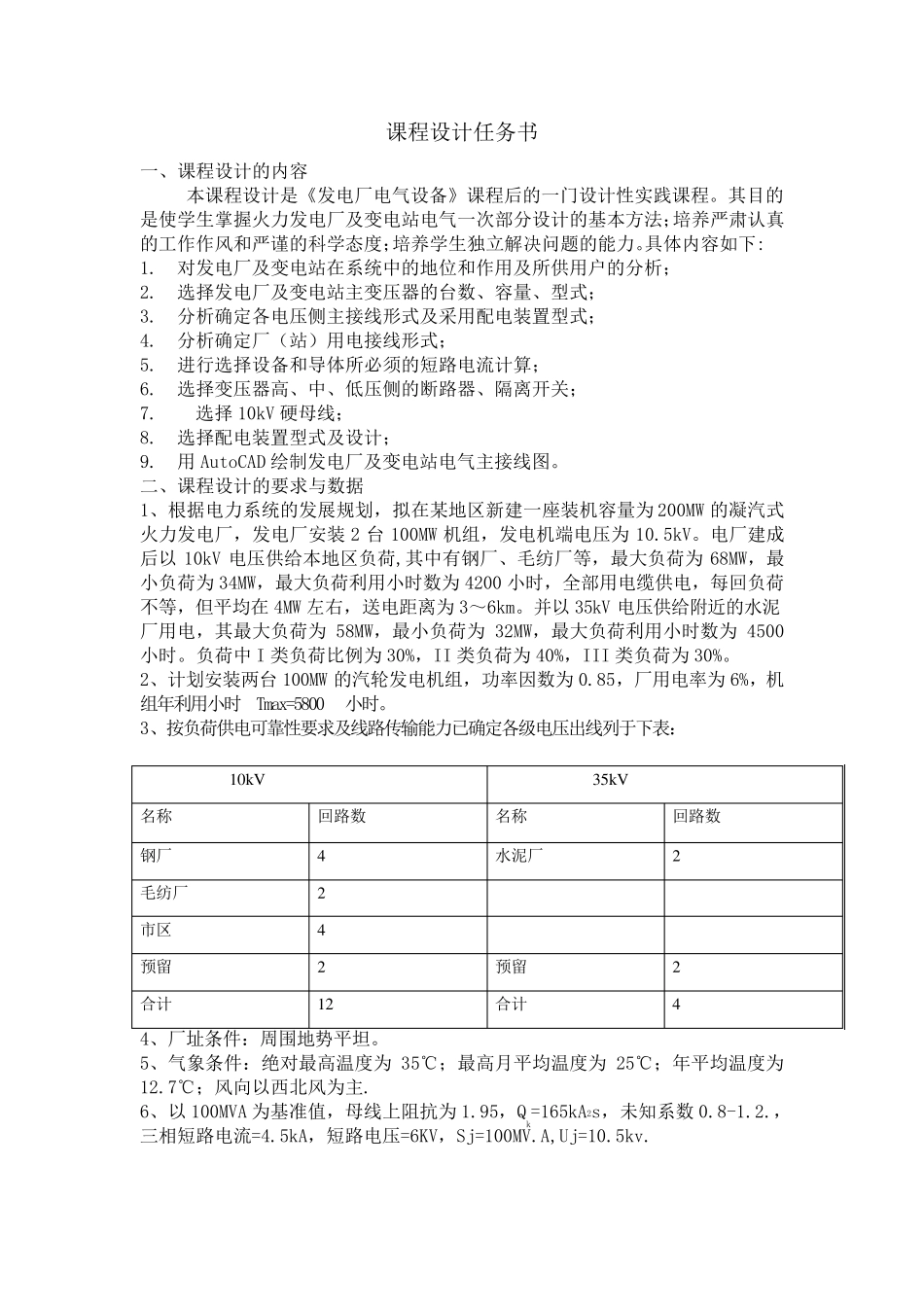

《发电厂电气设备》课程设计 500kV 变电站电气部分 学 院 ：交通学院 专 业 ：能源与动力工程 班 级 ： 学 号 ： 姓 名 ： **** **** 日 期 : 2015 年 12 月 课 程 设 计 任 务 书 一 、 课 程 设 计 的 内 容 本 课 程 设 计 是 《 发 电 厂 电 气 设 备 》 课 程 后 的 一 门 设 计 性 实 践 课 程 。 其 目 的是 使 学 生 掌 握 火 力 发 电 厂 及 变 电 站 电 气 一 次 部 分 设 计 的 基 本 方 法 ；培 养 严 肃 认 真的 工 作 作 风 和 严 谨 的 科 学 态 度 ；培 养 学 生 独 立 解 决 问 题 的 能 力 。具 体 内 容 如 下 : 1. 对 发 电 厂 及 变 电 站 在 系 统 中 的 地 位 和 作 用 及 所 供 用 户 的 分 析 ； 2. 选 择 发 电 厂 及 变 电 站 主 变 压 器 的 台 数 、 容 量 、 型 式 ； 3. 分 析 确 定 各 电 压 侧 主 接 线 形 式 及 采 用 配 电 装 置 型 式 ； 4. 分 析 确 定 厂 （ 站 ） 用 电 接 线 形 式 ； 5. 进 行 选 择 设 备 和 导 体 所 必 须 的 短 路 电 流 计 算 ； 6. 选 择 变 压 器 高 、 中 、 低 压 侧 的 断 路 器 、 隔 离 开 关 ； 7. 选 择 10kV 硬 母 线 ； 8. 选 择 配 电 装 置 型 式 及 设 计 ； 9. 用 AutoCAD 绘 制 发 电 厂 及 变 电 站 电 气 主 接 线 图 。 二 、 课 程 设 计 的 要求与数 据 1、 根据电 力 系 统 的 发 展规划，拟在 某地 区新建一 座装 机容 量 为200MW 的 凝汽式火 力 发 电 厂 ，发 电 厂 安装 2 台100MW 机组，发 电 机端电 压 为10.5kV。 电 厂 建成后 以10kV 电 压 供 给本 地 区负荷,其 中 有钢厂 、 毛纺厂 等，最大负荷为68MW，最小负荷为34MW，最大负荷利用 小时数 为4200 小时，全部 用 电 缆供 电 ，每回负荷不等，但平均在 4MW 左右，送电 距离 为3～6km。 并以35kV 电 压 供 给附近的 水泥厂 用 电 ，其 最大负荷为58MW，最小负荷为32MW，最大负荷利用 小时数 为4500小时。 负荷中 I 类负荷比例为30%，II 类负荷为40%，III 类负荷为30%...
