取水泵站课程设计

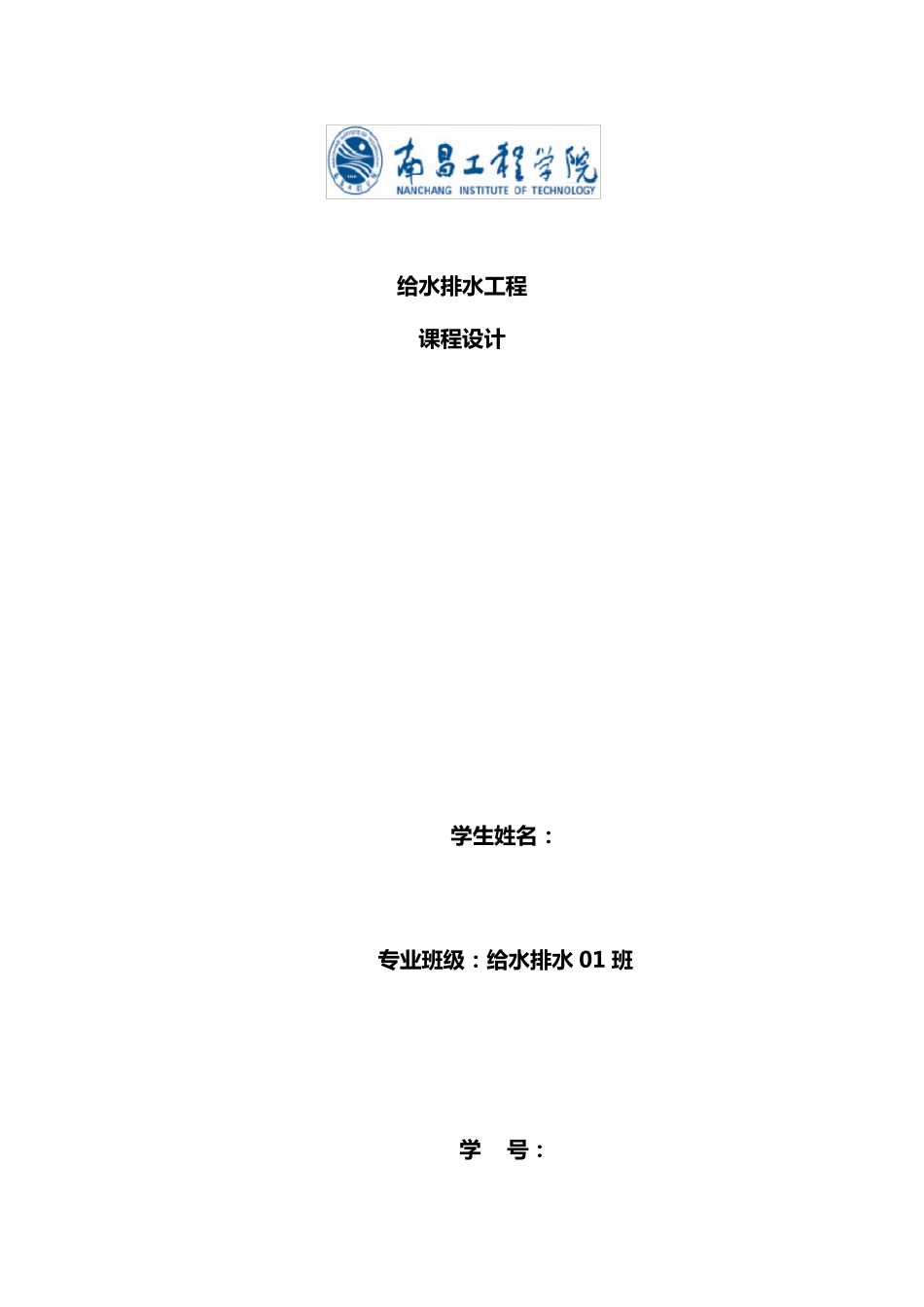

取水泵站课程设计_第1页
1/10

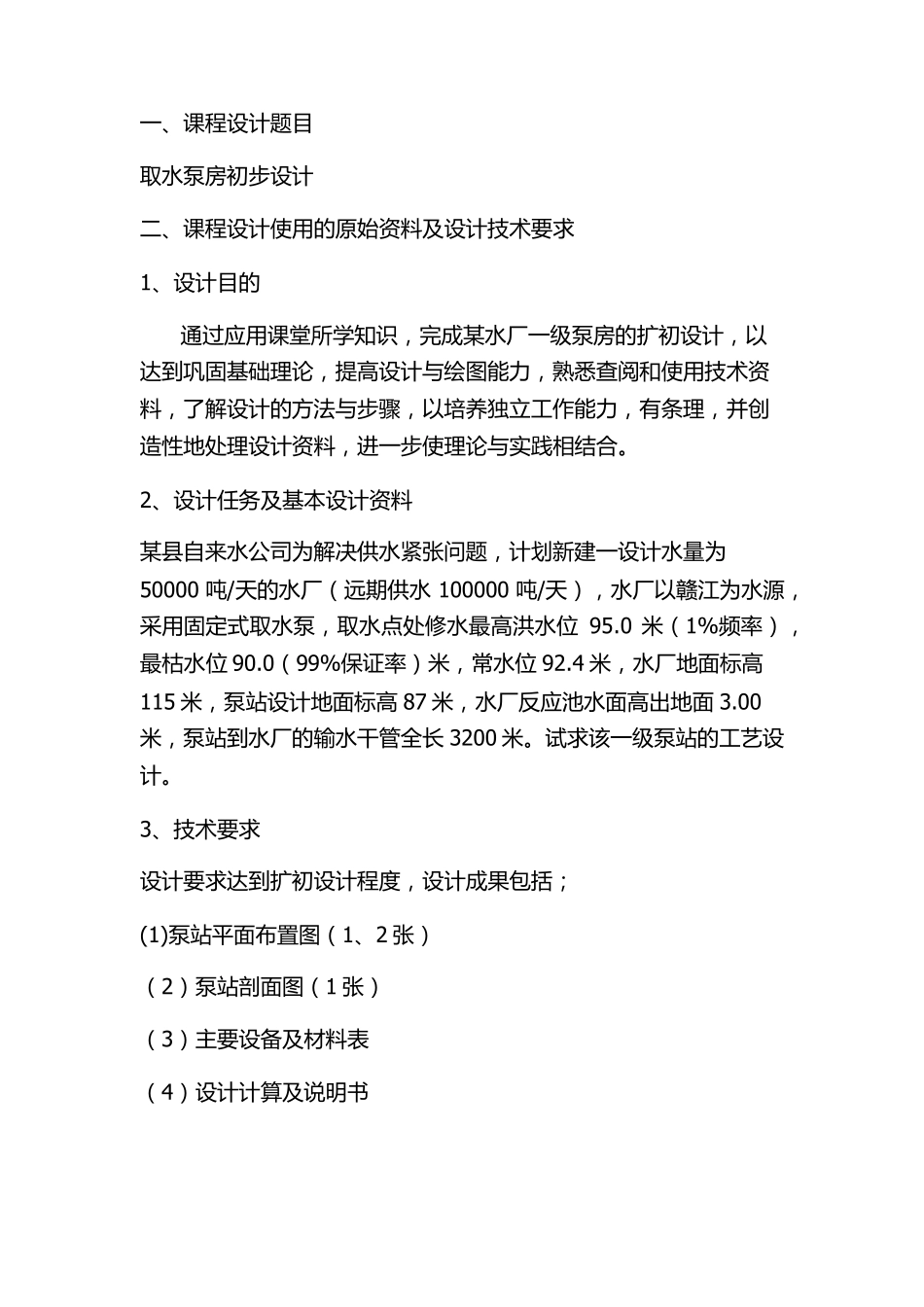

取水泵站课程设计_第2页
2/10

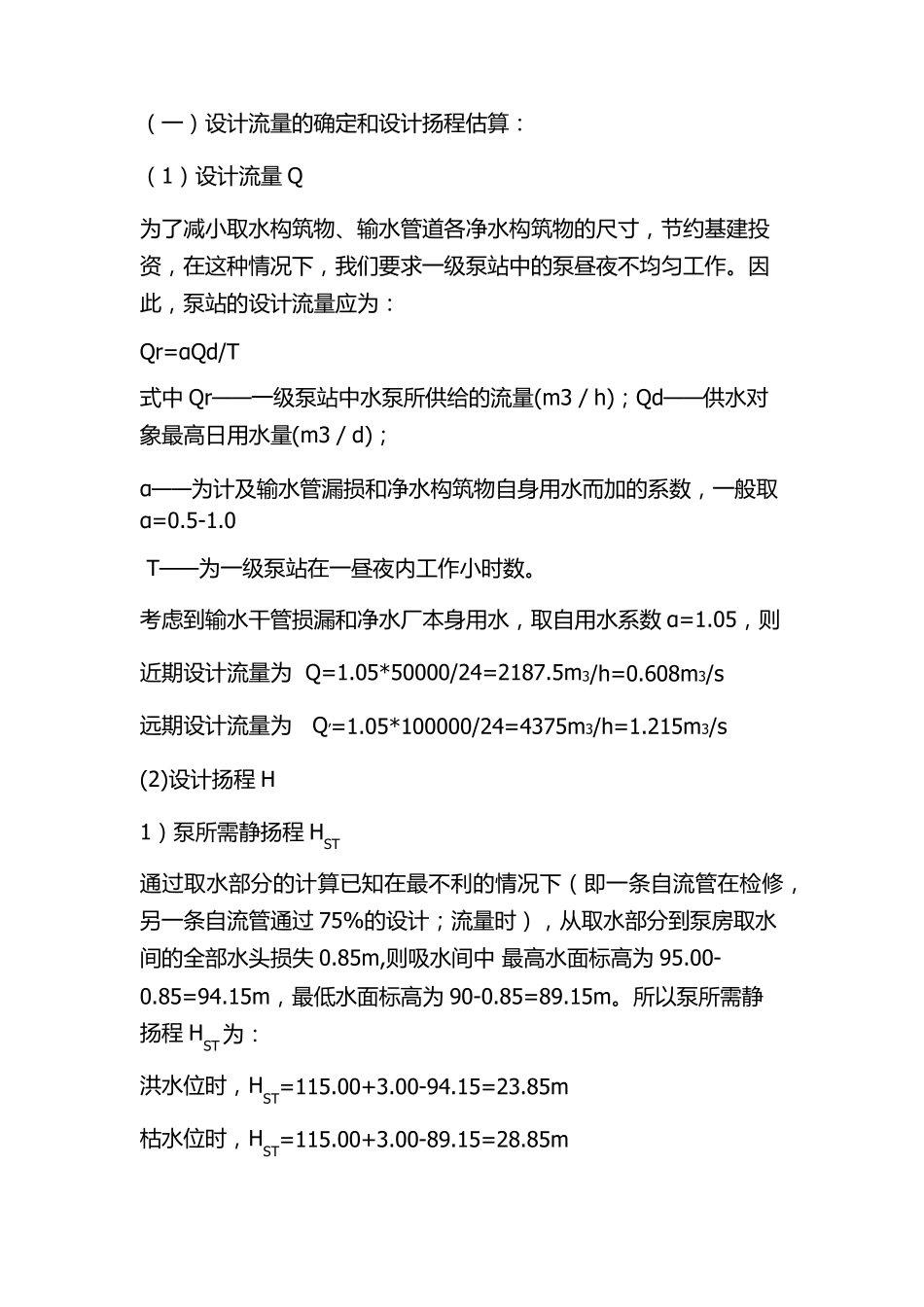

取水泵站课程设计_第3页
3/10
给 水 排 水 工 程 课 程 设 计 学 生 姓 名 : 专业班级: 给 水 排 水 01 班 学 号: 一 、课程设计题目 取水泵房初步设计 二、课程设计使用的原始资料及设计技术要求 1、设计目的 通过应用课堂所学知识,完成某水厂一 级泵房的扩初设计,以达到巩固基础理论,提高设计与绘图能力,熟悉查阅和使用技术资料,了解设计的方法与步骤,以培养独立工作能力,有条理,并创造性地处理设计资料,进一 步使理论与实践相结合。 2、设计任务及基本设计资料 某县自来水公司为解决供水紧张问题,计划新建一 设计水量为50000 吨/天的水厂(远期供水 100000 吨/天),水厂以赣江为水源,采用固定式取水泵,取水点处修水最高洪水位 95.0 米(1%频率),最枯水位 90.0(99%保证率)米,常水位 92.4 米,水厂地面标高115 米,泵站设计地面标高 87 米,水厂反应池水面高出地面 3.00米,泵站到水厂的输水干管全长 3200 米。试求该一 级泵站的工艺设计。 3、技术要求 设计要求达到扩初设计程度,设计成果包括; (1)泵站平面布置图(1、2 张) (2)泵站剖面图(1 张) (3)主要设备及材料表 (4)设计计算及说明书 ( 一 ) 设 计 流 量 的 确 定 和 设 计 扬 程 估 算 : ( 1) 设 计 流 量 Q 为 了 减 小 取 水 构 筑 物 、输水 管道各净水 构 筑 物 的 尺寸,节约基建投资,在这种情况下,我们要求一 级泵站中的 泵昼夜不均匀工作。因此,泵站的 设 计 流 量 应为 : Qr=αQd/T 式中 Qr——一 级泵站中水 泵所供给的 流 量 (m3/h);Qd——供水 对象最高日用水 量 (m3/d); α——为 计 及输水 管漏损和 净水 构 筑 物 自身用水 而加的 系数,一 般取α=0.5-1.0 T——为 一 级泵站在一 昼夜内工作小 时数。 考虑到输水 干管损漏和 净水 厂本身用水 ,取 自用水 系数 α=1.05,则 近期设 计 流 量 为 Q=1.05*50000/24=2187.5m3/h=0.608m3/s 远期设 计 流 量 为 Q’=1.05*100000/24=4375m3/h=1.215m3/s (2)设 计 扬 程 H 1) 泵所需静扬 程 HST 通过取 水 部分的 计 算 已知在最不利的 情况下( 即一 条自流 管在检修,另一 条自流 管通过 75%的 设 计 ;流 量 时) ,从取 水 部分到泵房取 水间的 全部水 头损失 0.85m,则吸水 间中 最高水 面标高为 95.00-0...
