变压器标准倒闸操作票

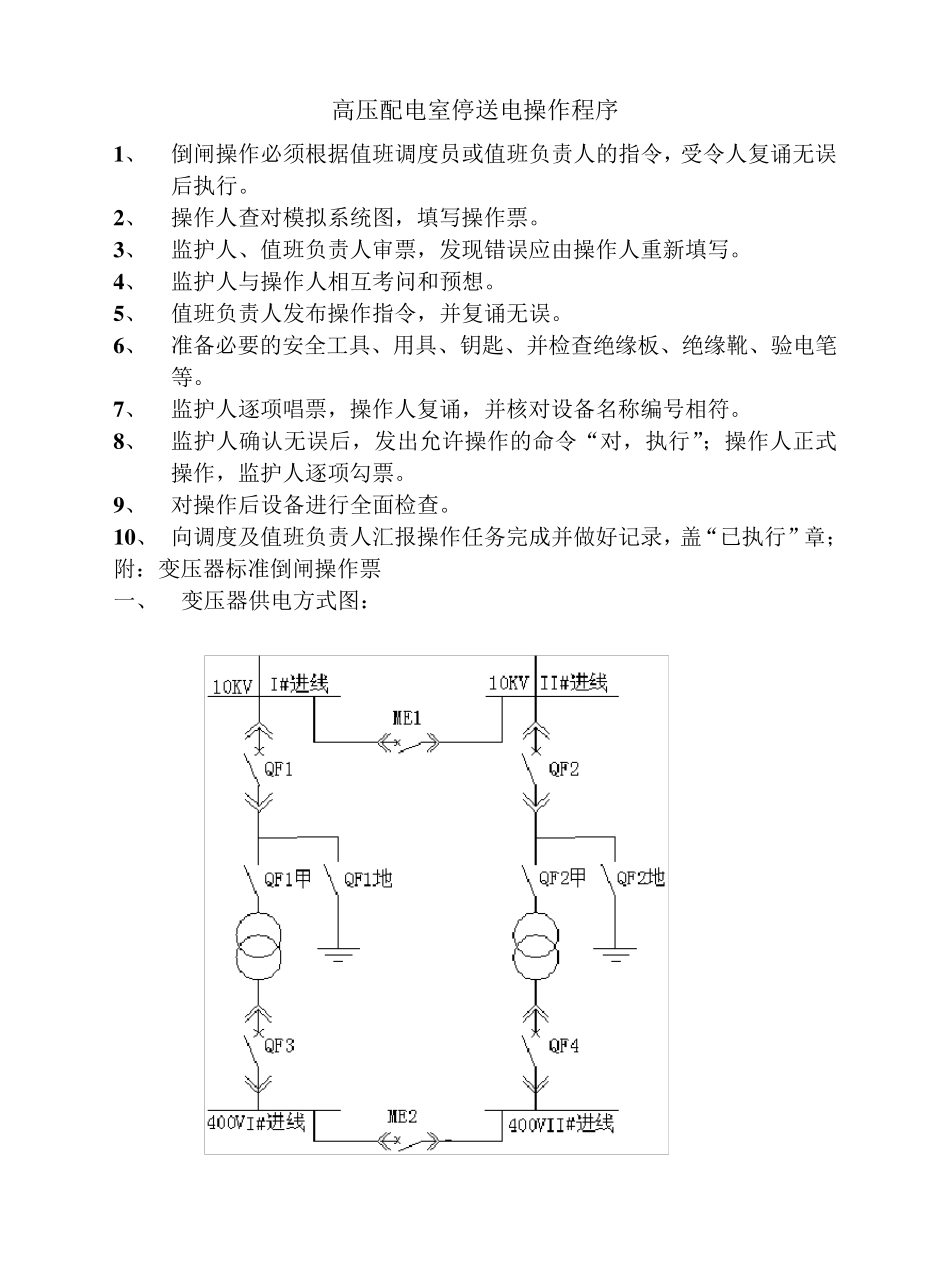

高压配电室停送电操作程序 1 、 倒闸操作必须根据值班调度员或值班负责人的指令，受令人复诵无误后执行。 2 、 操作人查对模拟系统图，填写操作票。 3 、 监护人、值班负责人审票，发现错误应由操作人重新填写。 4 、 监护人与操作人相互考问和预想。 5 、 值班负责人发布操作指令，并复诵无误。 6 、 准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、验电笔等。 7 、 监护人逐项唱票，操作人复诵，并核对设备名称编号相符。 8 、 监护人确认无误后，发出允许操作的命令“对，执行”；操作人正式操作，监护人逐项勾票。 9 、 对操作后设备进行全面检查。 1 0 、 向调度及值班负责人汇报操作任务完成并做好记录，盖“已执行”章； 附：变压器标准倒闸操作票 一、 变压器供电方式图： 二、 停电倒闸操作：（以 I＃变检修停运为例） 1、 检查两台变压器电流总和是否超过单台变压器的额定电流； 2、 电告热电调：我方要退出 1＃变，并请求其合环； 3、 得到电调准许操作后，合上高压 10KV母联开关（ME1）查确已合上； 4、 检查 10KVI 段、II 段并运正常; 5、 将低压配母联（ME2）合上，查确已合上； 6、 检查低压配 400VI 段、II 段并运正常; 7、 断开低压 1＃进线开关（QF3），查确已断开; 8、 将低压 1＃进线开关（QF3）摇至试验位，取下控制保险后,挂”禁止合闸，有人工作”标示牌; 9、 在 1＃变高压开关（QF1）柜上查确无电流，变压器空载； 10、 断开 1＃变高压开关（QF1），并查确已断开； 11、 将 1＃变高压开关（QF1）摇至试验位后,挂”禁止合闸，有人工作”标示牌; 12、 验明 1＃变确无电压 13、 拉开 1＃变隔离刀闸（QF1 甲）查确已拉开; 14、 合上 1＃变高压柜 QF1 地刀闸，查确已合上; 15、 断开高压 10KV母联开关 ME1; 16、 查高压 10KVI 段,II 段分段运行正常; 17、 电告电调我方已操作完毕，可以解环，并做好记录； 注：1、在正常生产时，原料磨配、、2#蒸发配、种滤 I＃、II＃变负荷较高。若退出以上配中的任何一台变压器时，必须向生产岗位和调度室说明情况，协调好,并要求启动任何设备，通知电气车间以免因启动时冲击电流过大,负荷电流大造成 变压器过负荷运行，影 响 安 全 运行。 2、若是需 停某 整 段母线时，应 考 虑 是否影 响 到如 计 算 机 和高压直 流屏的供 电。 三 、 送 电倒闸操作...
