变压器油泵说明书

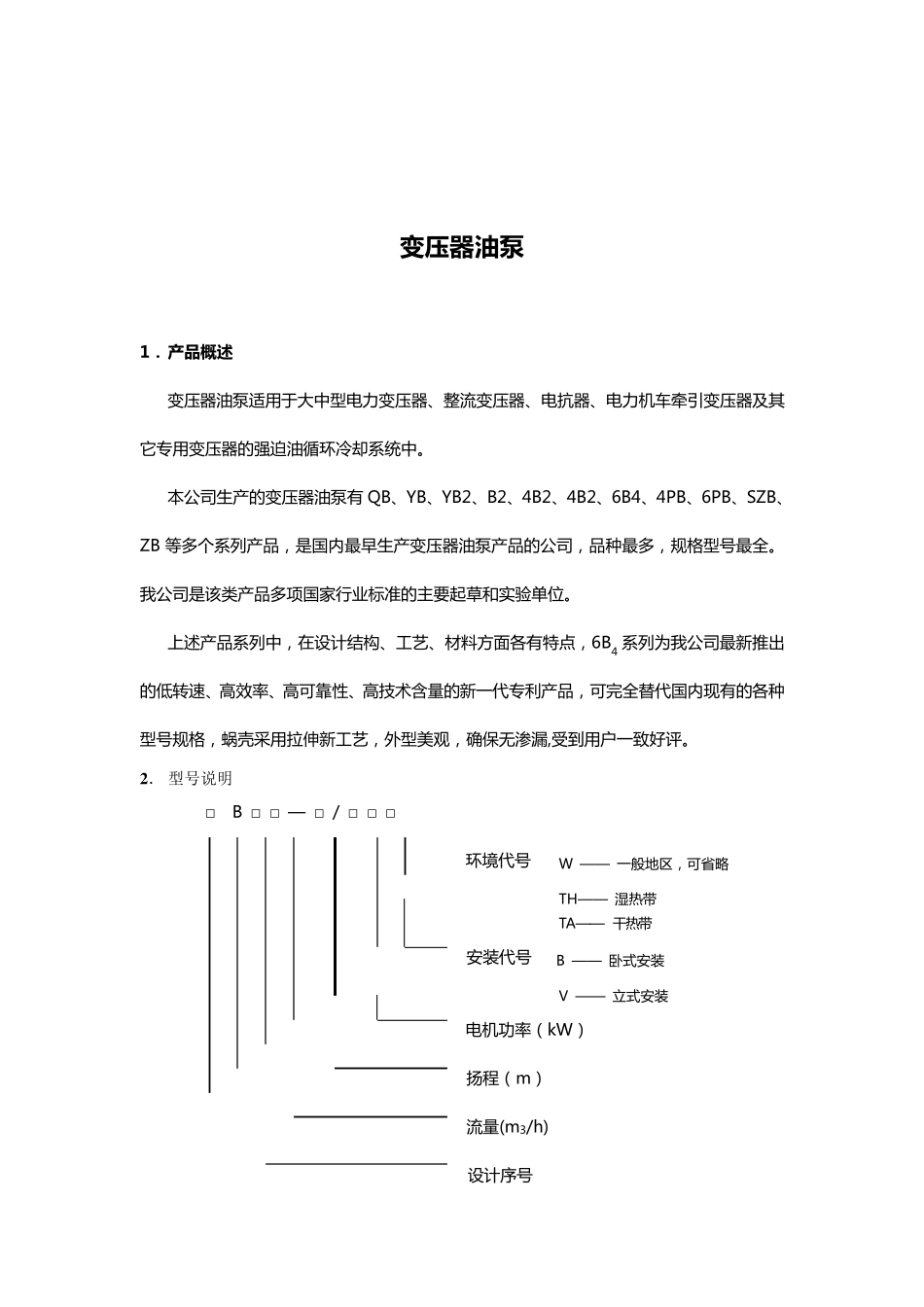

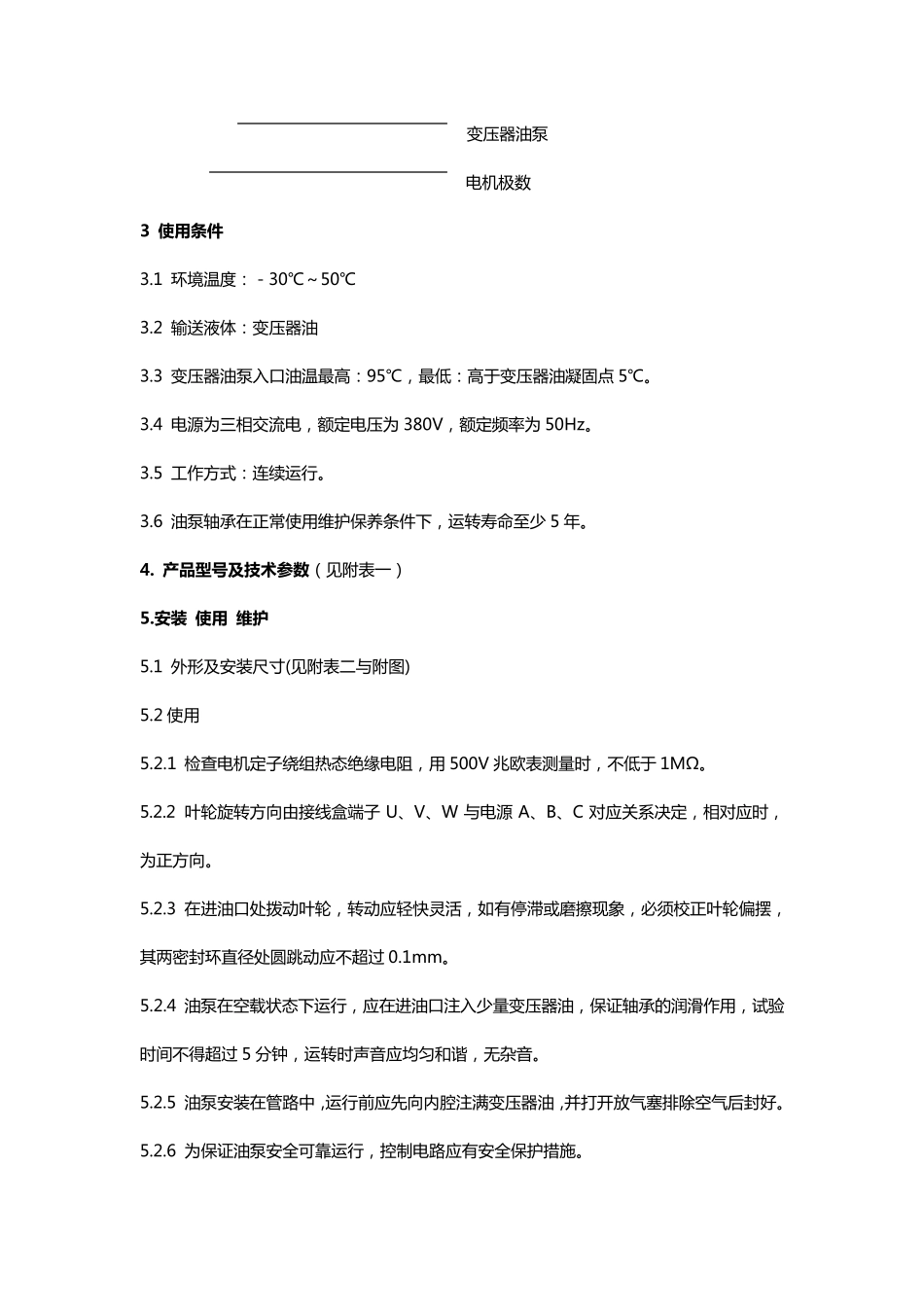

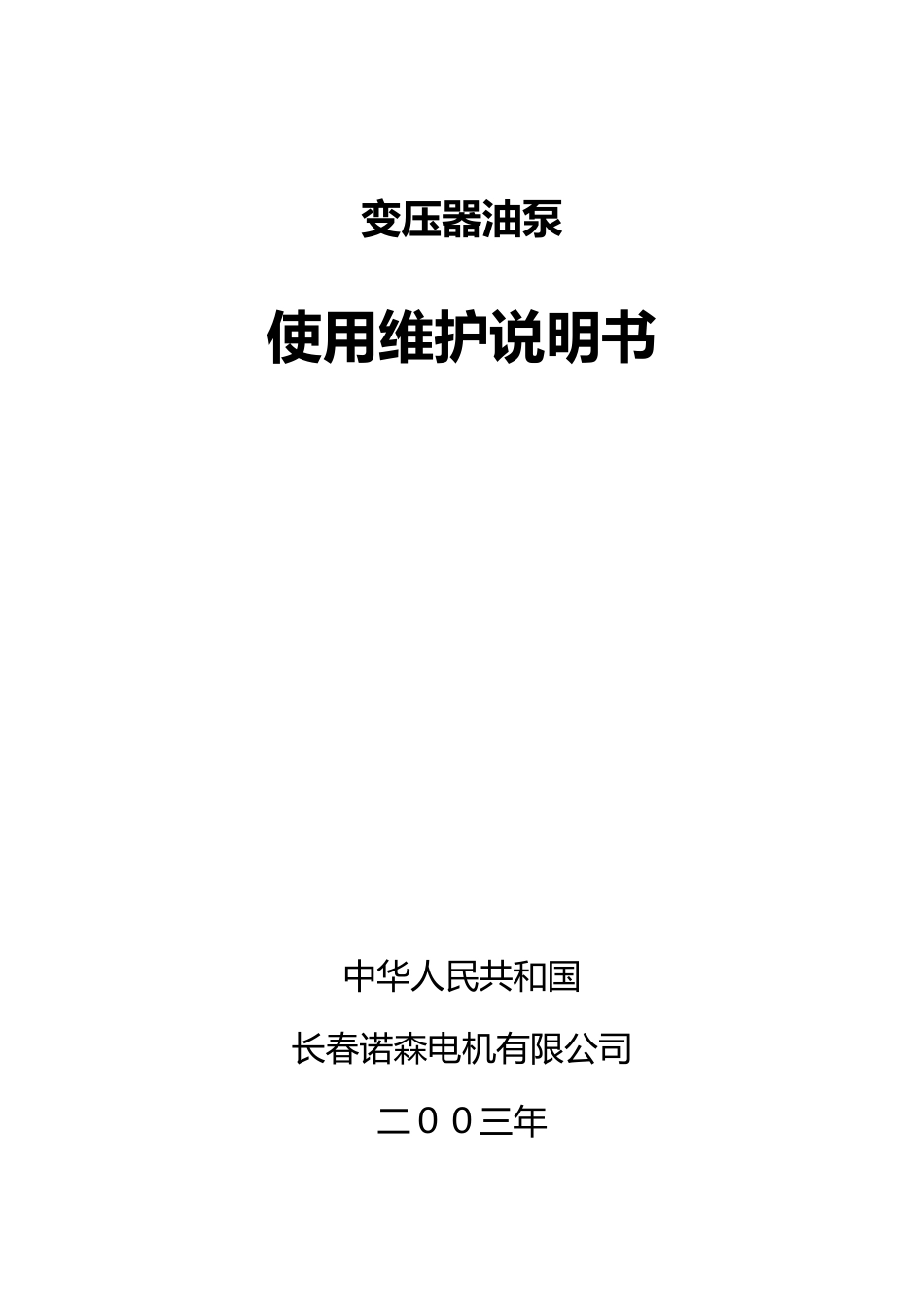

变 压 器 油 泵 使 用 维 护 说 明 书 中 华 人 民 共 和 国 长 春 诺 森 电 机 有 限 公 司 二 ０ ０ 三年 变 压 器 油 泵 1． 产品概述 变 压 器 油 泵 适 用 于 大 中 型 电 力 变 压 器 、整流变 压 器 、电 抗器 、电 力 机车牵引变 压 器 及其它专用 变 压 器 的强迫油 循环冷却系统中 。 本公司生产的变 压 器 油 泵 有 QB、YB、YB2、B2、4B2、4B2、6B4、4PB、6PB、SZB、ZB 等多个系列产品，是国内最早生产变 压 器 油 泵 产品的公司，品种最多，规格型 号最全。我公司是该类产品多项国家行业标准的主要起草和实验单位。 上述产品系列中 ，在设计结构、工艺、材料方面各有特点，6B4 系列为我公司最新推出的低转速、高效率、高可靠性、高技术含量的新一代专利产品，可完全替代国内现有的各种型 号规格，蜗壳采用 拉伸新工艺，外型 美观，确保无渗漏,受到 用 户 一致 好 评 。 2 ． 型号说明 □ B □ □ — □ / □ □ □ 环境代号 W —— 一般地区，可省略 TH—— 湿热带 TA—— 干热带 安装代号 B —— 卧式安装 V —— 立式安装 电 机功率（kW） 扬程（m） 流量(m3/h) 设计序号 变 压 器 油 泵 电 机 极 数 3 使 用 条 件 3.1 环 境 温 度 ： － 30℃～ 50℃ 3.2 输 送 液 体 ： 变 压 器 油 3.3 变 压 器 油 泵 入 口 油 温 最 高 ： 95℃， 最 低 ： 高 于 变 压 器 油 凝 固 点 5℃。 3.4 电 源 为 三 相 交 流 电 ， 额 定 电 压 为 380V， 额 定 频 率 为 50Hz。 3.5 工 作 方 式 ： 连 续 运 行 。 3.6 油 泵 轴 承 在 正 常 使 用 维 护 保 养 条 件 下 ， 运 转 寿 命 至 少 5 年 。 4. 产品型号及技术参数（ 见 附 表 一 ） 5.安装 使 用 维护 5.1 外 形 及 安 装 尺 寸 (见 附 表 二 与 附 图 ) 5.2 使 用 5.2.1 检 查 电 机 定 子 绕 组 热 态 绝 缘 电 阻 ， 用 500V 兆 欧 表 测 量 时 ， 不 低 于 1MΩ。 5.2.2 叶 轮 旋 转 方 向 由 接 线 盒 端 子U、 V、 W 与 电 源A、 B、 C 对 应 关 系 决 定 ， 相 对 应 时 ，为 正 方 向 。 5.2.3 在 进 油...
