变压器真空注油

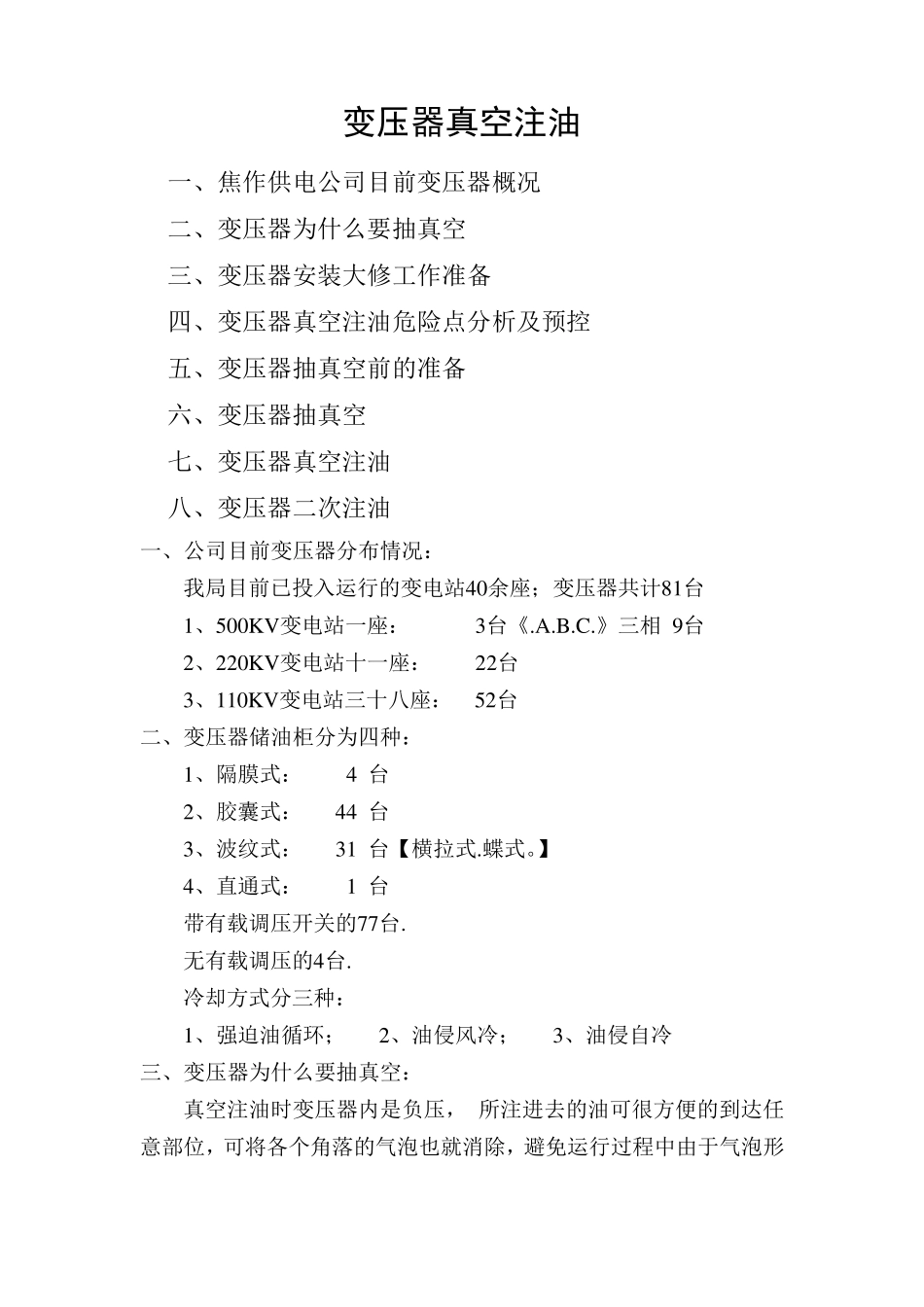

变压器真空注油 一、焦作供电公司目前变压器概况 二、变压器为什么要抽真空 三、变压器安装大修工作准备 四、变压器真空注油危险点分析及预控 五、变压器抽真空前的准备 六、变压器抽真空 七、变压器真空注油 八、变压器二次注油 一、公司目前变压器分布情况： 我局目前已投入运行的变电站40余座；变压器共计81台 1、500KV变电站一座： 3台《.A.B.C.》三相 9台 2、220KV变电站十一座： 22台 3、110KV变电站三十八座： 52台 二、变压器储油柜分为四种： 1、隔膜式： 4 台 2、胶囊式： 44 台 3、波纹式： 31 台【横拉式.蝶式。】 4、直通式： 1 台 带有载调压开关的77台. 无有载调压的4台. 冷却方式分三种： 1、强迫油循环； 2、油侵风冷； 3、油侵自冷 三、变压器为什么要抽真空： 真空注油时变压器内是负压， 所注进去的油可很方便的到达任意部位，可将各个角落的气泡也就消除，避免运行过程中由于气泡形成的内部局部放电现象。 真空注油时同时将变压器内的空气抽了出来，变压器内的纯洁度提高了（比如潮湿度）。 四、变压器安装大修前的准备： 1 、准备合格足够的变压器油； 2 、真空滤油机一台； 3 、真空泵一台； 4 、抽真空和加油的各种接头； 5 、准备足够装变压器油的油罐； 6 、补油机一台； 7 、电源线、保护接地线； 8 、麦氏真空表；【一个】 9 、干湿度表；【一】 1 0 、应急灯；【两个】 11 、各种安全工器具，灭火器以及需用的各种消耗材料(如清洗剂、 塑料布、棉纱等）；本台变压器安装说明书；现场作业书。 安装中的春林#2主变 真空滤油机 油 罐 真空泵 补油机 分接开关加油专用接头 分接开关加油专用接头 主变加油专用接头 主变与分接开关抽真空专用接头 五、变压器真空注油危险点分析及预控措施： 序号 防范类型 危险点 预 控 措 施 1 人身触电 施工电源使用 1.施工用临时电源开关应带有漏电保护，且经检验合格。 2.滤油机电源线绝缘应良好,接地可靠；滤油机经检查功能正常。 3.施工照明线路绝缘良好，且不能与安装中的设备相碰。 4.真空泵电源线绝缘应良好，接地可靠；真空泵经检查功能正常。 油处理 1.变压器注油时，变压器外壳、绕组及油箱须可靠接地。 2 火灾事故 变压器油排放 1.现场严禁动火，需要动火时办理动火工作票，现场采取隔离措施。 2.现场配备充分的消防器材。 3 环境污染 变压器油排放 1.变压器排废油应...
