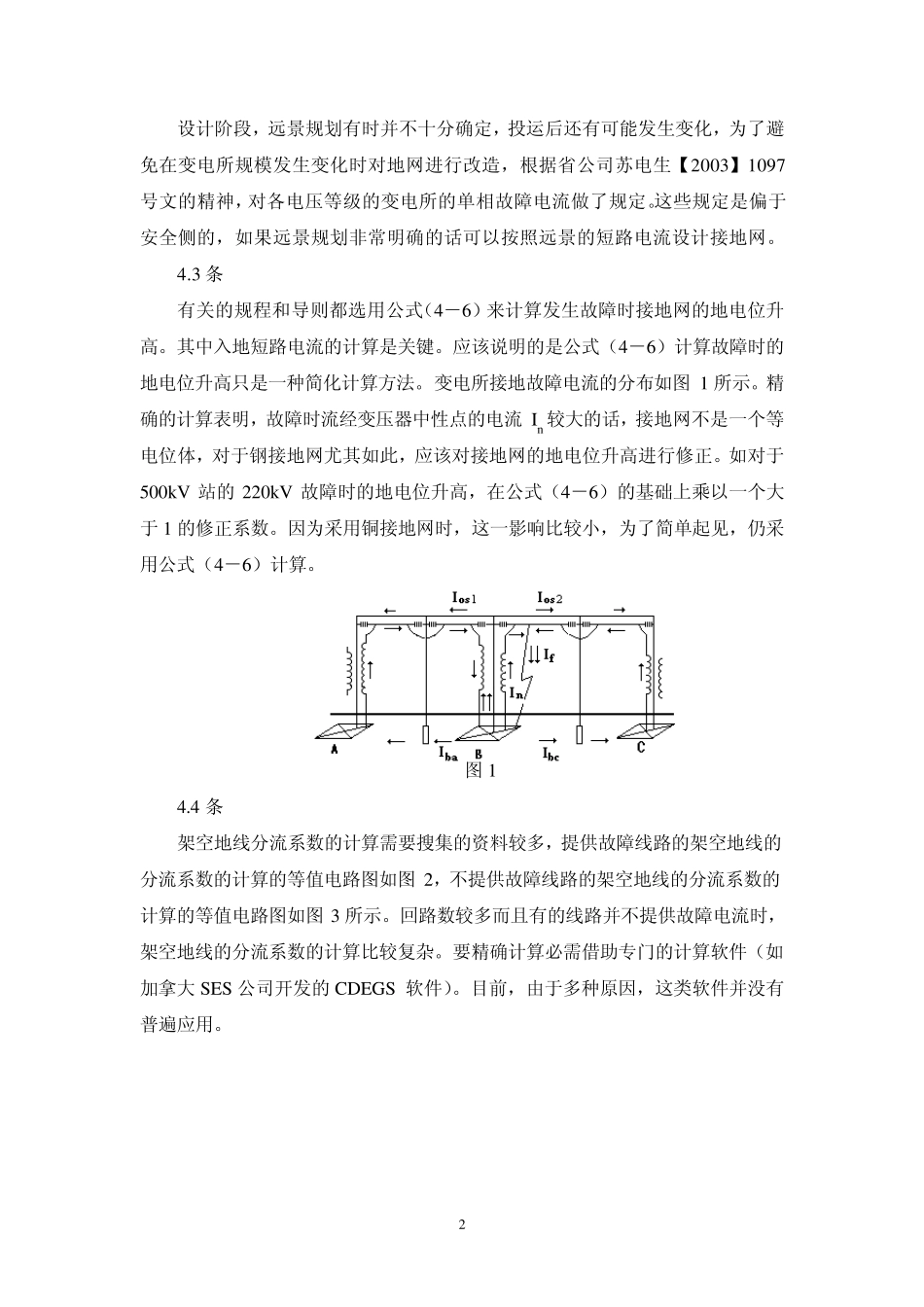

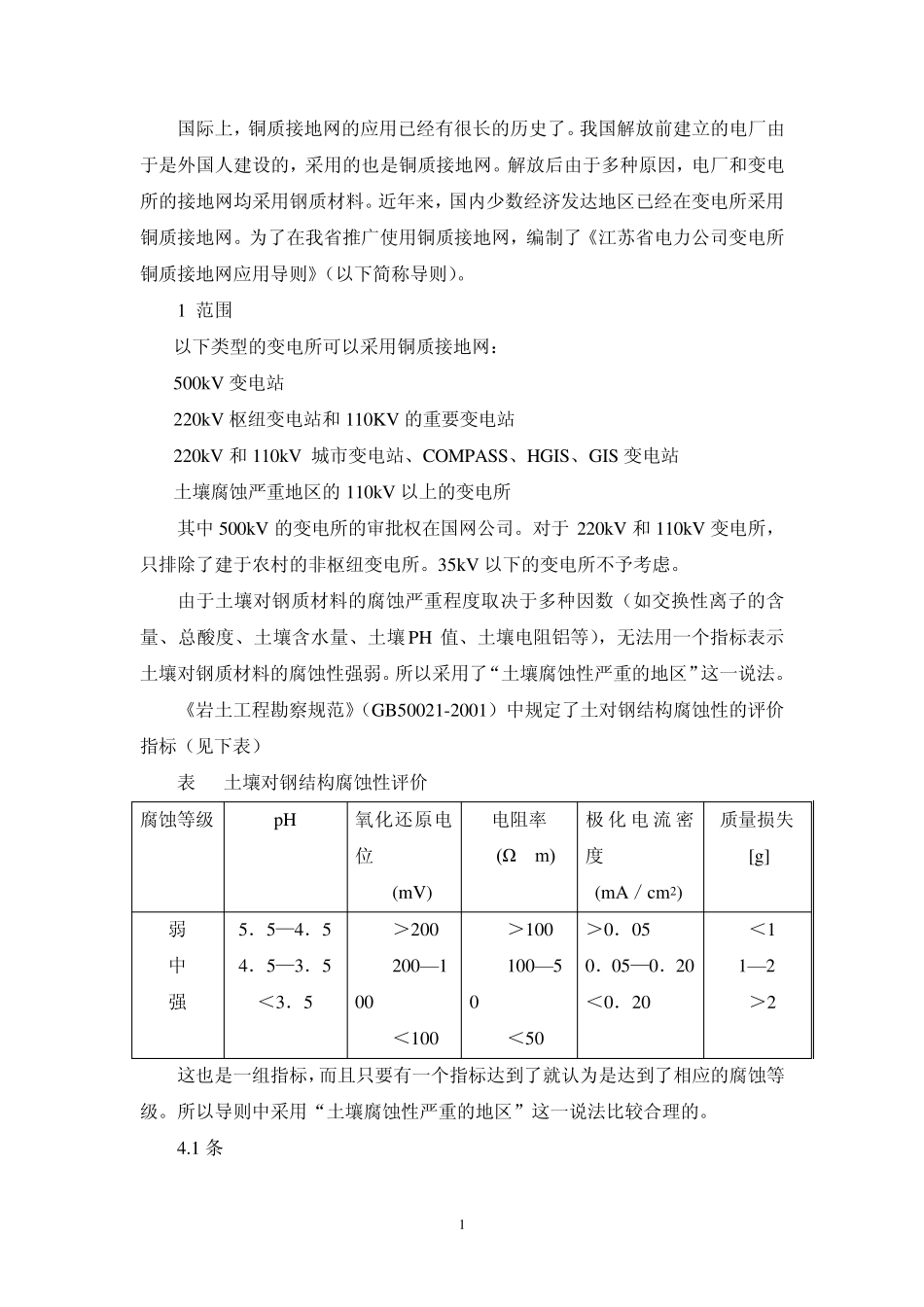

《江苏省电力公司变电所铜质接地网应用导则》 编制说明 2005 年 9 月 1 国际上，铜质接地网的应用已经有很长的历史了。我国解放前建立的电厂由于是外国人建设的，采用的也是铜质接地网。解放后由于多种原因，电厂和变电所的接地网均采用钢质材料。近年来，国内少数经济发达地区已经在变电所采用铜质接地网。为了在我省推广使用铜质接地网，编制了《江苏省电力公司变电所铜质接地网应用导则》（以下简称导则）。 1 范围 以下类型的变电所可以采用铜质接地网： 500kV 变电站 220kV 枢纽变电站和 110KV 的重要变电站 220kV 和 110kV 城市变电站、COMPASS、HGIS、GIS 变电站 土壤腐蚀严重地区的 110kV 以上的变电所 其中 500kV 的变电所的审批权在国网公司。对于 220kV 和 110kV 变电所，只排除了建于农村的非枢纽变电所。35kV 以下的变电所不予考虑。 由于土壤对钢质材料的腐蚀严重程度取决于多种因数（如交换性离子的含量、总酸度、土壤含水量、土壤 PH 值、土壤电阻铝等），无法用一个指标表示土壤对钢质材料的腐蚀性强弱。所以采用了“土壤腐蚀性严重的地区”这一说法。 《岩土工程勘察规范》（GB50021-2001）中规定了土对钢结构腐蚀性的评价指标（见下表） 表 土壤对钢结构腐蚀性评价 腐蚀等级 pH 氧化还原电位 (mV) 电阻率 (Ω·m) 极化电 流密度 (mA／cm2) 质量损失 [g] 弱 中 强 5．5—4．5 4．5—3．5 ＜3．5 ＞200 200— 100 ＜100 ＞100 100— 50 ＜50 ＞0．05 0．05—0．20 ＜0．20 ＜1 1— 2 ＞2 这也是一组指标，而且只要有一个指标达到了就认为是达到了相应的腐蚀等级。所以导则中采用“土壤腐蚀性严重的地区”这一说法比较合理的。 4.1 条 2 设计阶段，远景规划有时并不十分确定，投运后还有可能发生变化，为了避免在变电所规模发生变化时对地网进行改造，根据省公司苏电生【2003】1097号文的精神，对各电压等级的变电所的单相故障电流做了规定。这些规定是偏于安全侧的，如果远景规划非常明确的话可以按照远景的短路电流设计接地网。 4.3 条 有关的规程和导则都选用公式（4－6）来计算发生故障时接地网的地电位升高。其中入地短路电流的计算是关键。应该说明的是公式（4－6）计算故障时的地电位升高只是一种简化计算方法。变电所接地故障电流的分布如图 1 所示。精确的计算表明，故障时流经变压器中性点的电流In较大的话，接地网不是一个等电位体，...
