变送器调试说明书

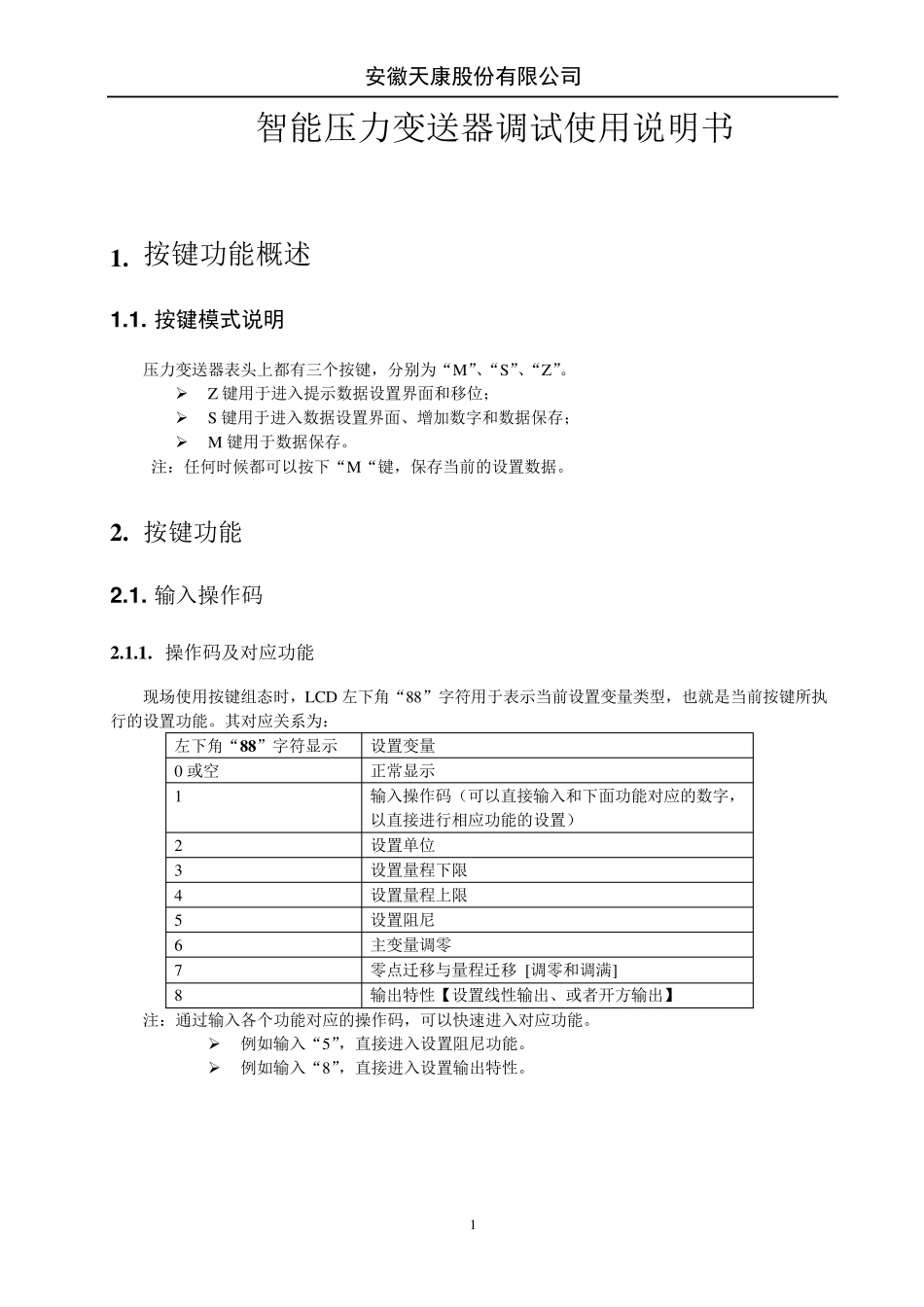

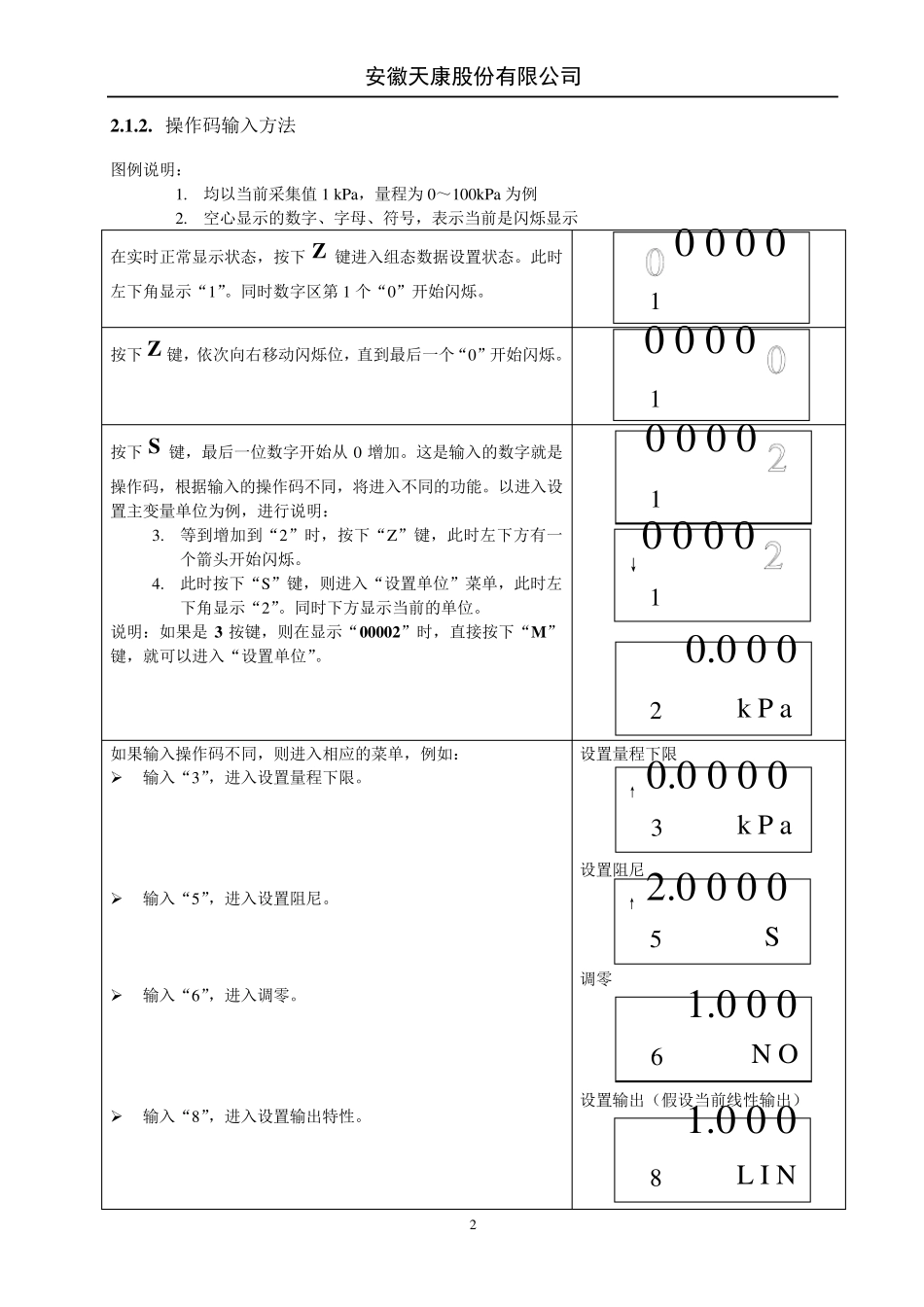

安徽天康股份有限公司 1 智能压力变送器调试使用说明书 1 . 按键功能概述 1 .1 . 按键模式说明 压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。 ➢ Z 键用于进入提示数据设置界面和移位； ➢ S 键用于进入数据设置界面、增加数字和数据保存； ➢ M 键用于数据保存。 注：任何时候都可以按下“M“键，保存当前的设置数据。 2 . 按键功能 2 .1 . 输入操作码 2 .1 .1 . 操作码及对应功能 现场使用按键组态时，LCD 左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。其对应关系为： 左下角“8 8 ”字符显示 设置变量 0 或空 正常显示 1 输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置） 2 设置单位 3 设置量程下限 4 设置量程上限 5 设置阻尼 6 主变量调零 7 零点迁移与量程迁移 [调零和调满] 8 输出特性【设置线性输出、或者开方输出】 注：通过输入各个功能对应的操作码，可以快速进入对应功能。 ➢ 例如输入“5”，直接进入设置阻尼功能。 ➢ 例如输入“8”，直接进入设置输出特性。 安徽天康股份有限公司 2 2.1.2. 操作码输入方法 图例说明： 1. 均以当前采集值1 kPa，量程为0～100kPa 为例 2. 空心显示的数字、字母、符号，表示当前是闪烁显示 在实时正常显示状态，按下Z 键进入组态数据设置状态。此时左下角显示“1”。同时数字区第 1 个“0”开始闪烁。 按下Z 键，依次向右移动闪烁位，直到最后一个“0”开始闪烁。 按下S 键，最后一位数字开始从 0 增加。这是输入的数字就是操作码，根据输入的操作码不同，将进入不同的功能。以进入设置主变量单位为例，进行说明： 3. 等到增加到“2”时，按下“Z”键，此时左下方有一个箭头开始闪烁。 4. 此时按下“S”键，则进入“设置单位”菜单，此时左下角显示“2”。同时下方显示当前的单位。 说明：如果是3 按键，则在显示“00002”时，直接按下“M”键，就可以进入“设置单位”。 如果输入操作码不同，则进入相应的菜单，例如： ➢ 输入“3”，进入设置量程下限。 ➢ 输入“5”，进入设置阻尼。 ➢ 输入“6”，进入调零。 ➢ 输入“8”，进入设置输出特性。 设置量程下限 设置阻尼 调零 设置输出（假设当前线性输出） 0 0 0 0 1 0 0 0 0 1 ↓0 0 0 0 1 0.0 0 0 2 k P a ↑ 0.0 0 0 0 3 k P...
