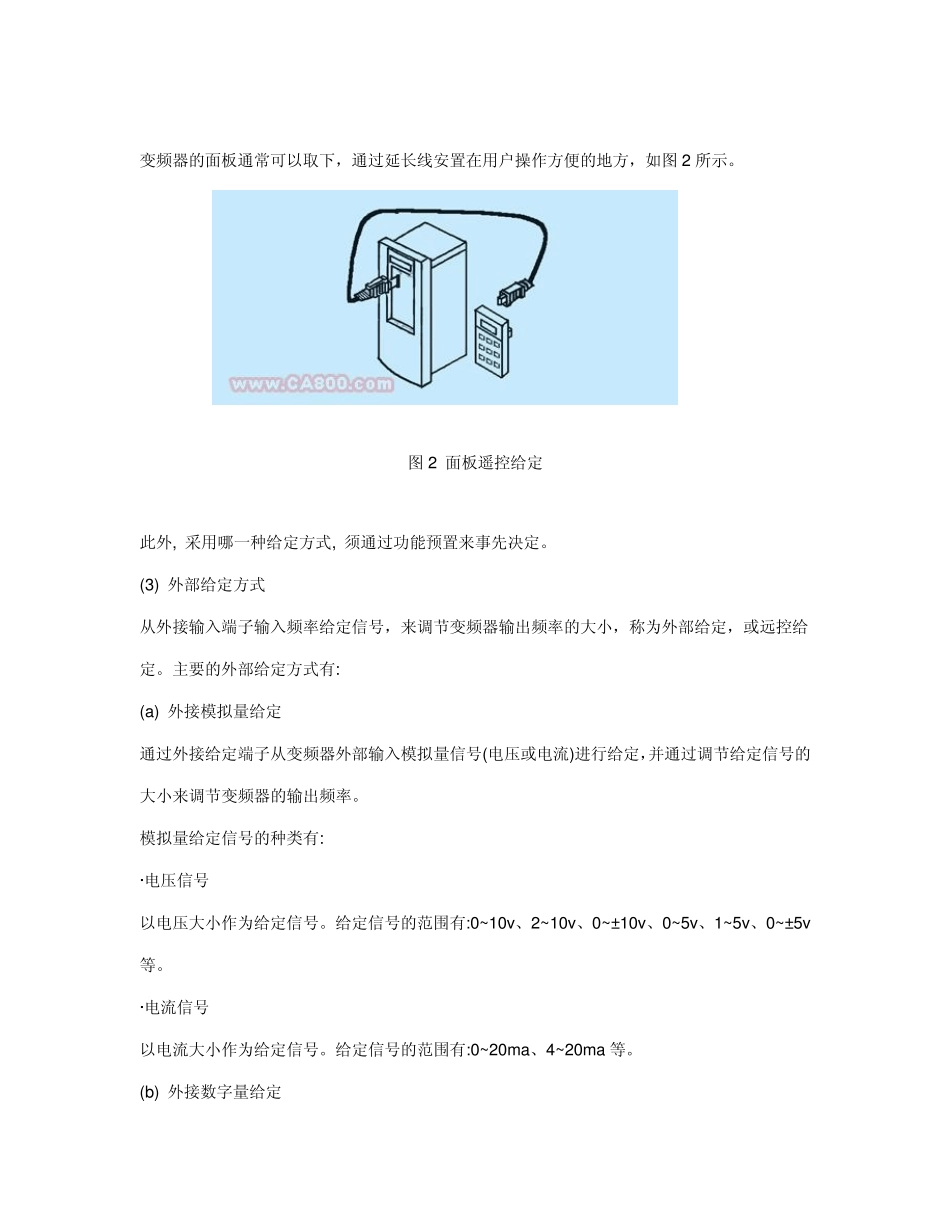

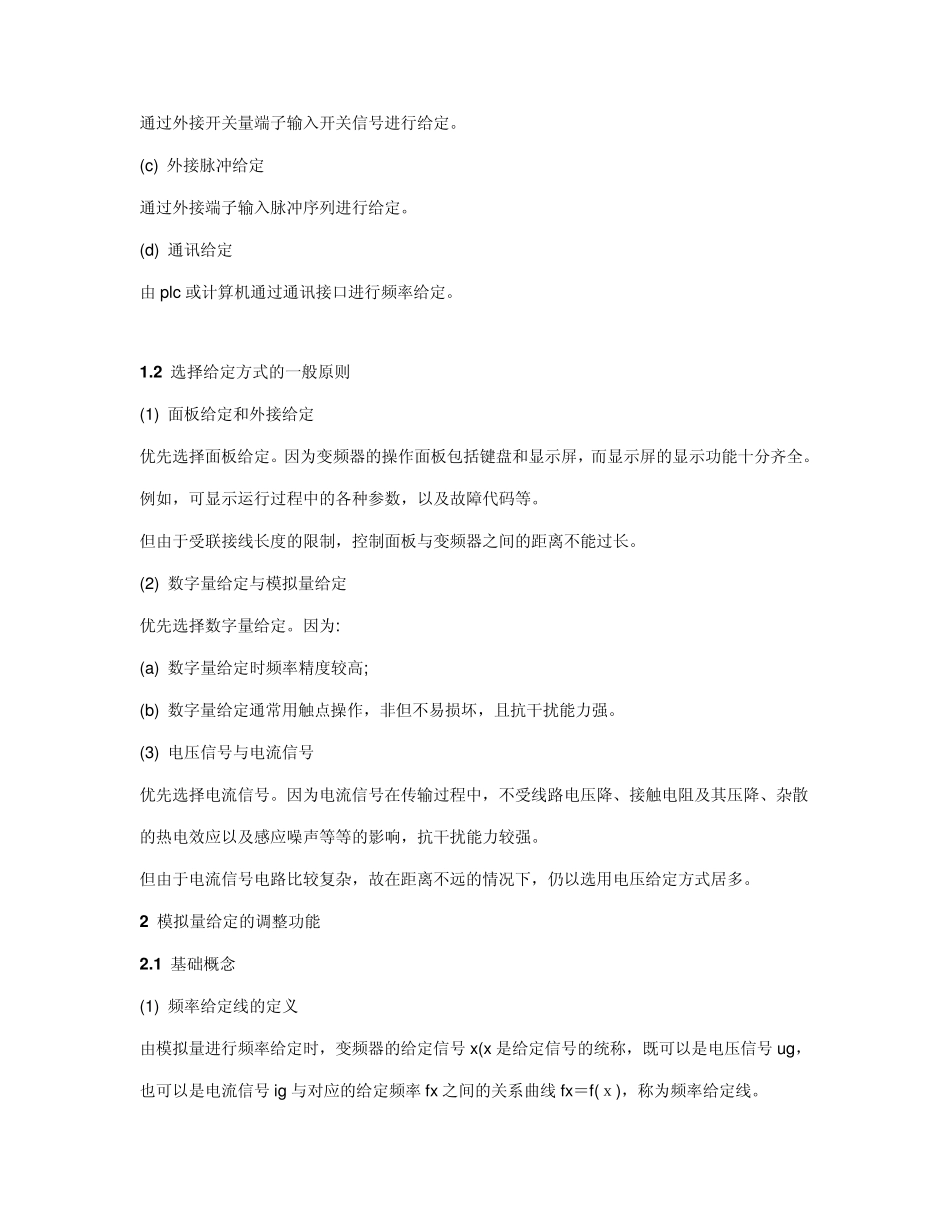

变频器功能解析(一)--频率的给定与相关功能 1 频率给定的方式与选择 1 .1 基础概念 (1) 给定方式的基本含义 要调节变频器的输出频率,必须首先向变频器提供改变频率的信号,这个信号,称为频率给定信号,也有称为频率指令信号或频率参考信号的。所谓给定方式,就是调节变频器输出频率的具体方法, 也就是提供给定信号的方式。 (2) 面板给定方式 通过面板上的键盘或电位器进行频率给定(即调节频率)的方式,称为面板给定方式,面板给定又有两种情况如图 1 所示: (a ) 键盘给定频率的大小通过键盘上的升键(▲键)和降键(q 键)来进行给定。键盘给定属于数字量给定,精度较高。 (b ) 电位器给定部分变频器在面板上设置了电位器,如图 1(a )所示。频率大小也可以通过电位器来调节。电位器给定属于模拟量给定,精度稍低。 图 1 频率的面板给定方式 多数变频器在面板上并无电位器,故说明书中所说的“面板给定”,实际就是键盘给定。 变频器的面板通常可以取下,通过延长线安置在用户操作方便的地方,如图2 所示。 图2 面板遥控给定 此外, 采用哪一种给定方式, 须通过功能预置来事先决定。 (3) 外部给定方式 从外接输入端子输入频率给定信号,来调节变频器输出频率的大小,称为外部给定,或远控给定。主要的外部给定方式有: (a) 外接模拟量给定 通过外接给定端子从变频器外部输入模拟量信号(电压或电流)进行给定,并通过调节给定信号的大小来调节变频器的输出频率。 模拟量给定信号的种类有: ·电压信号 以电压大小作为给定信号。给定信号的范围有:0~10v、2~10v、0~± 10v、0~5v、1~5v、0~± 5v等。 ·电流信号 以电流大小作为给定信号。给定信号的范围有:0~20ma、4~20ma 等。 (b) 外接数字量给定 通过外接开关量端子输入开关信号进行给定。 (c) 外接脉冲给定 通过外接端子输入脉冲序列进行给定。 (d) 通讯给定 由plc 或计算机通过通讯接口进行频率给定。 1 .2 选择给定方式的一般原则 (1) 面板给定和外接给定 优先选择面板给定。因为变频器的操作面板包括键盘和显示屏,而显示屏的显示功能十分齐全。例如,可显示运行过程中的各种参数,以及故障代码等。 但由于受联接线长度的限制,控制面板与变频器之间的距离不能过长。 (2) 数字量给定与模拟量给定 优先选择数字量给定。因为: (a) 数字量给定时频率精度较高; (b) 数字量给定通常用触点操作,非但不易损坏,且抗干扰能力强。...
