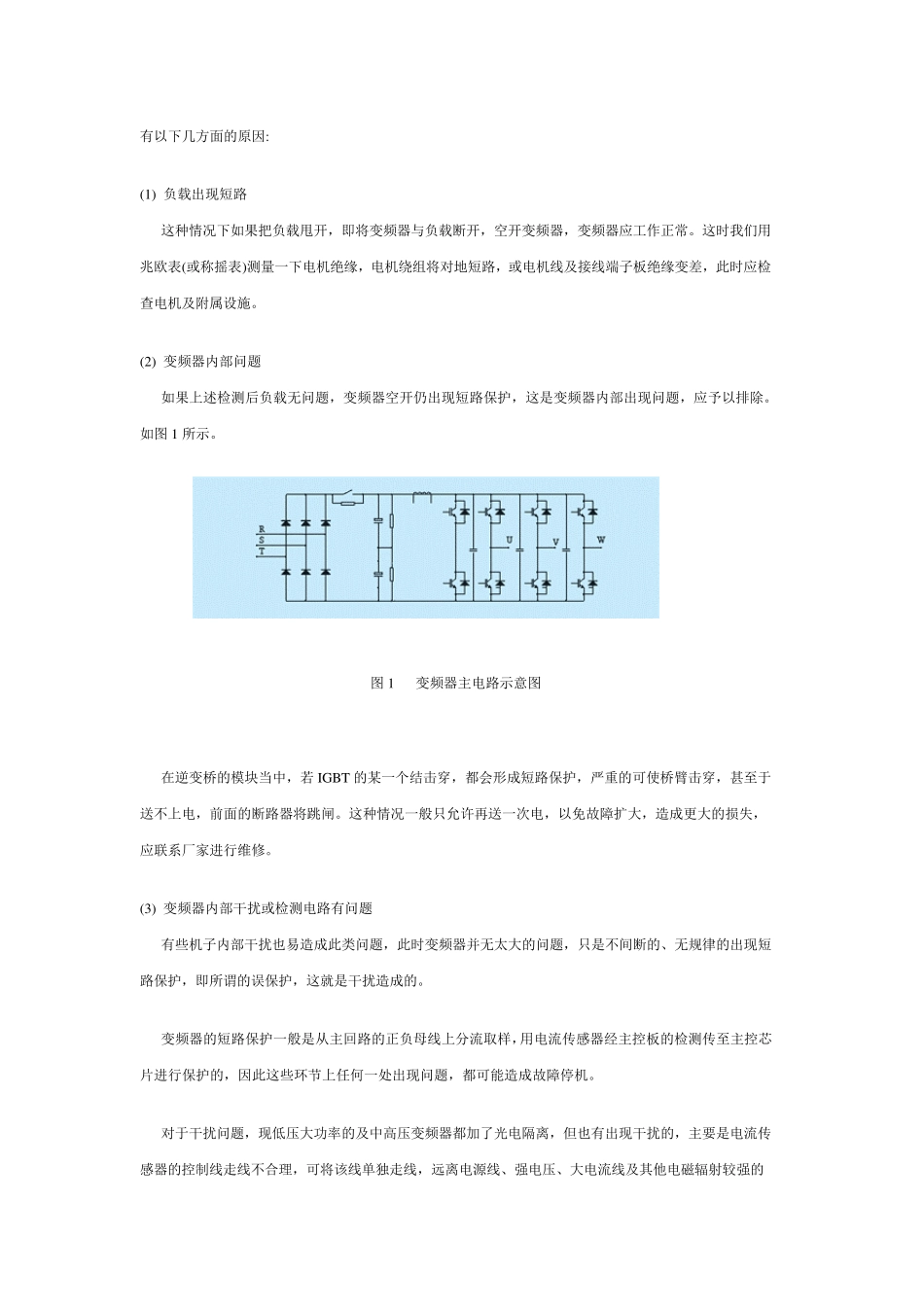

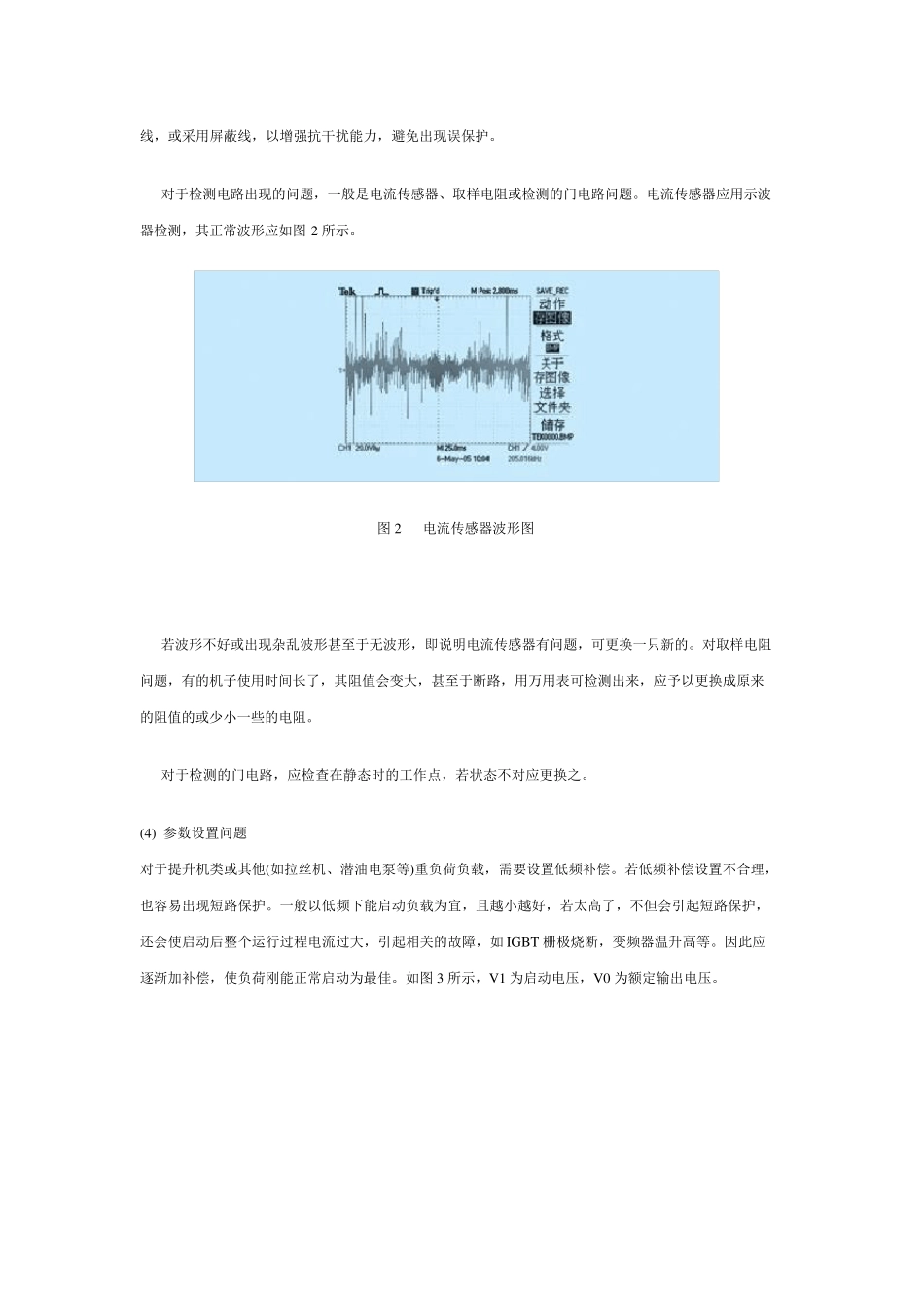

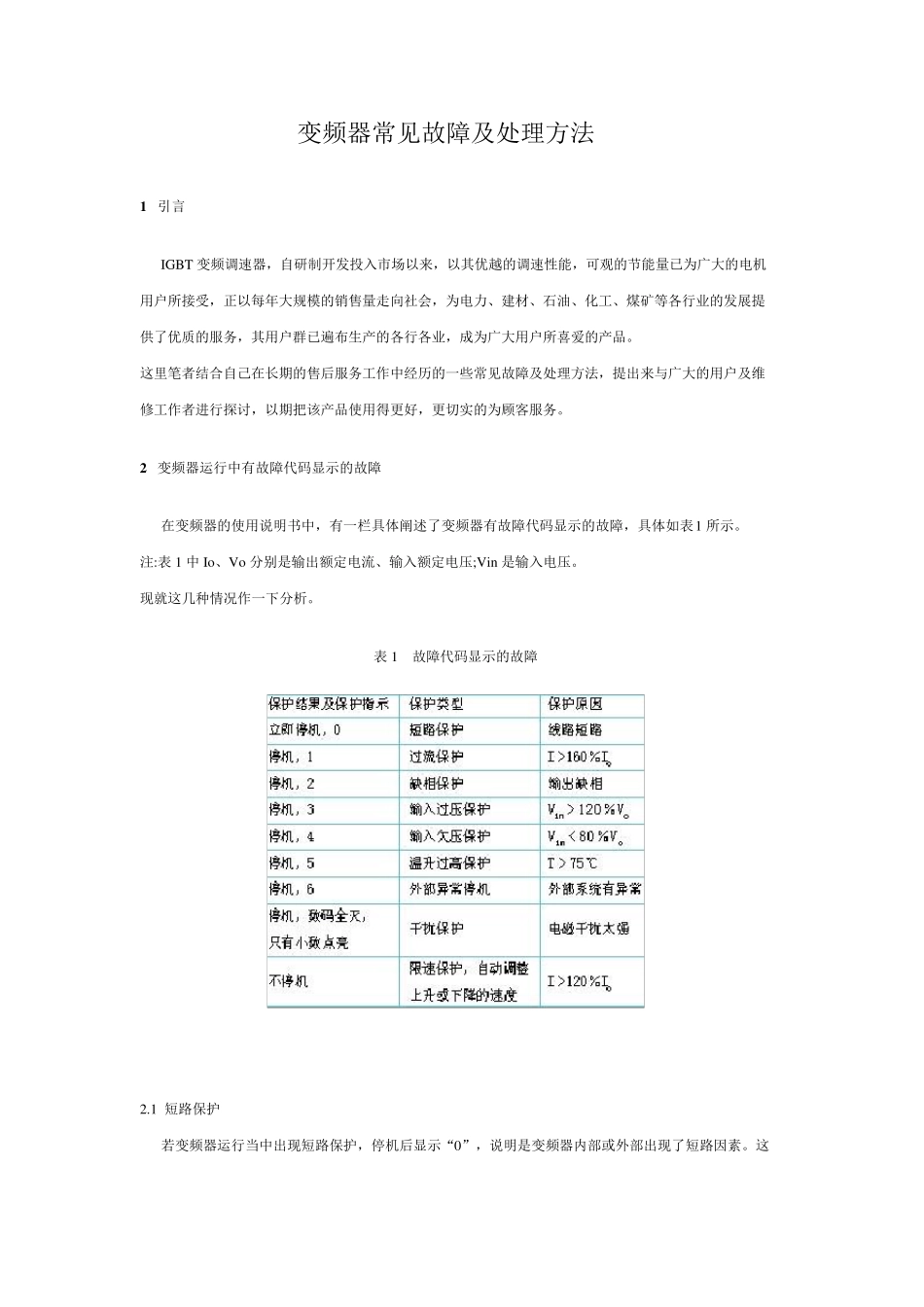

变频器常见故障及处理方法 1 引言 IGBT 变频调速器，自研制开发投入市场以来，以其优越的调速性能，可观的节能量已为广大的电机用户所接受，正以每年大规模的销售量走向社会，为电力、建材、石油、化工、煤矿等各行业的发展提供了优质的服务，其用户群已遍布生产的各行各业，成为广大用户所喜爱的产品。 这里笔者结合自己在长期的售后服务工作中经历的一些常见故障及处理方法，提出来与广大的用户及维修工作者进行探讨，以期把该产品使用得更好，更切实的为顾客服务。 2 变频器运行中有故障代码显示的故障 在变频器的使用说明书中，有一栏具体阐述了变频器有故障代码显示的故障，具体如表1 所示。 注:表1 中 Io 、Vo 分别是输出额定电流、输入额定电压;Vin 是输入电压。 现就这几种情况作一下分析。 表1 故障代码显示的故障 2.1 短路保护 若变频器运行当中出现短路保护，停机后显示“0”，说明是变频器内部或外部出现了短路因素。这有以下几方面的原因: (1) 负载出现短路 这种情况下如果把负载甩开，即将变频器与负载断开，空开变频器，变频器应工作正常。这时我们用兆欧表(或称摇表)测量一下电机绝缘，电机绕组将对地短路，或电机线及接线端子板绝缘变差，此时应检查电机及附属设施。 (2) 变频器内部问题 如果上述检测后负载无问题，变频器空开仍出现短路保护，这是变频器内部出现问题，应予以排除。如图 1 所示。 图 1 变频器主电路示意图 在逆变桥的模块当中，若 IGBT 的某一个结击穿，都会形成短路保护，严重的可使桥臂击穿，甚至于送不上电，前面的断路器将跳闸。这种情况一般只允许再送一次电，以免故障扩大，造成更大的损失，应联系厂家进行维修。 (3) 变频器内部干扰或检测电路有问题 有些机子内部干扰也易造成此类问题，此时变频器并无太大的问题，只是不间断的、无规律的出现短路保护，即所谓的误保护，这就是干扰造成的。 变频器的短路保护一般是从主回路的正负母线上分流取样，用电流传感器经主控板的检测传至主控芯片进行保护的，因此这些环节上任何一处出现问题，都可能造成故障停机。 对于干扰问题，现低压大功率的及中高压变频器都加了光电隔离，但也有出现干扰的，主要是电流传感器的控制线走线不合理，可将该线单独走线，远离电源线、强电压、大电流线及其他电磁辐射较强的线，或采用屏蔽线，以增强抗干扰能力，避免出现误保护。 对于检测电路出现的问题，一般是电流传感器、取样电阻...
