变频器用中压电缆技术规范书

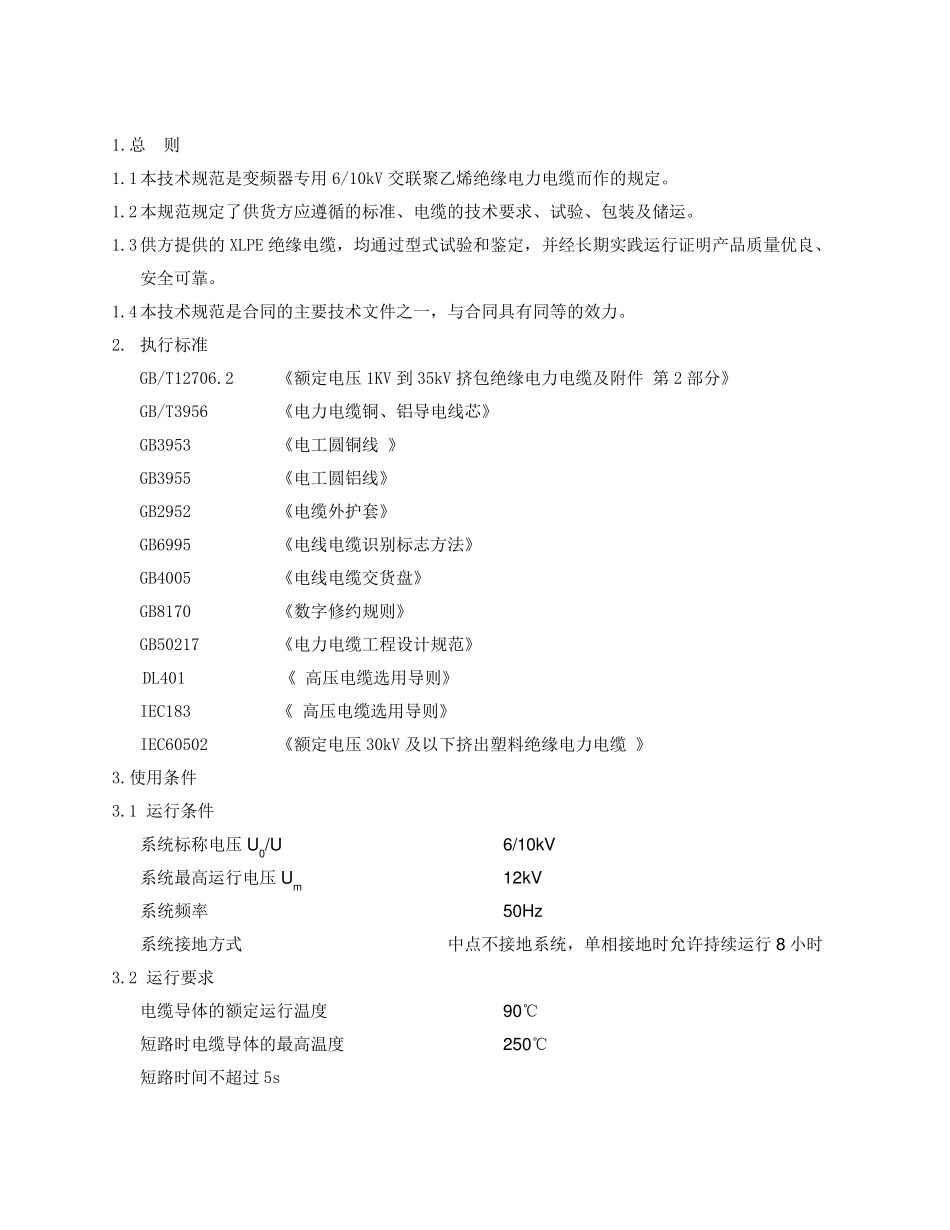

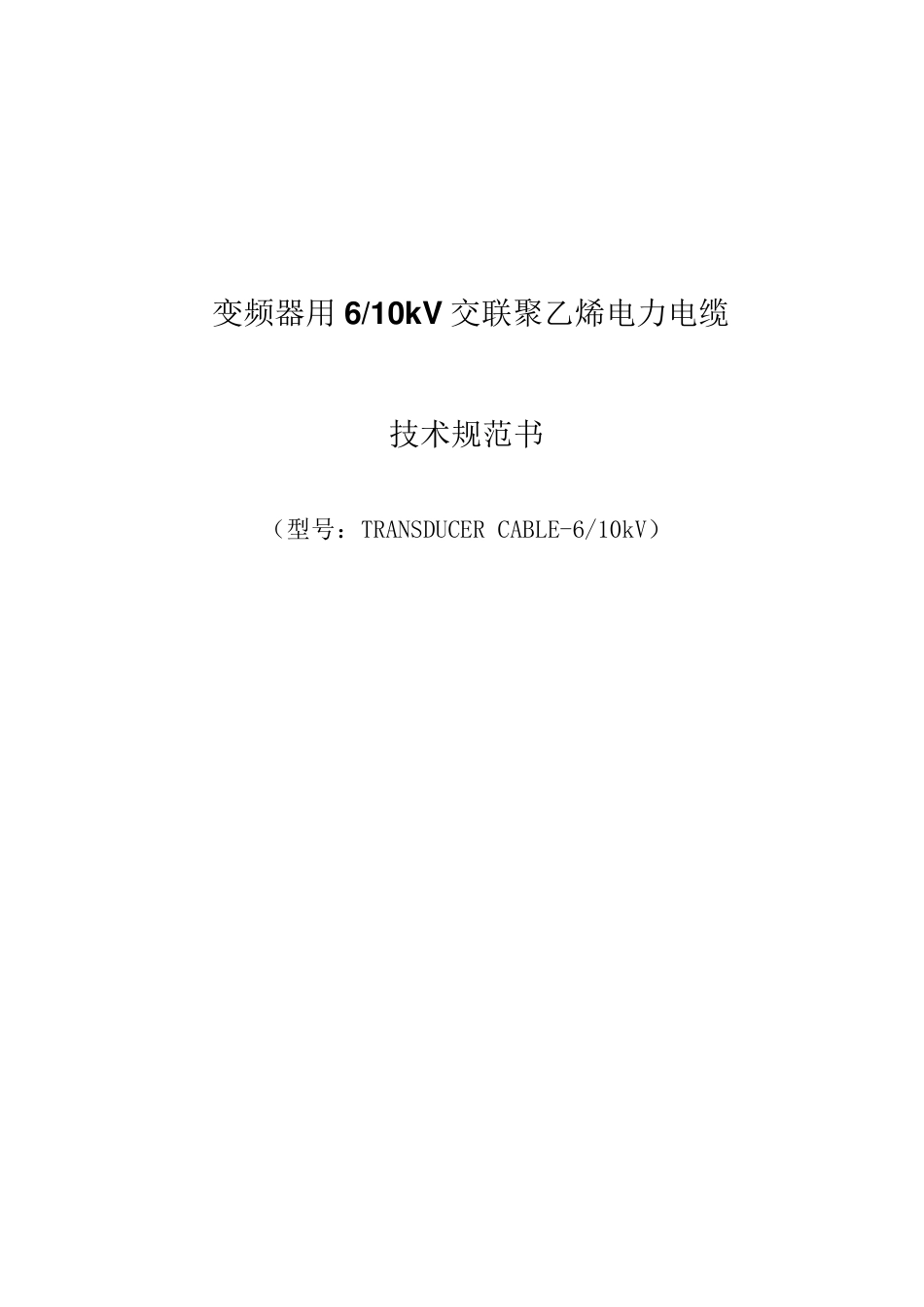

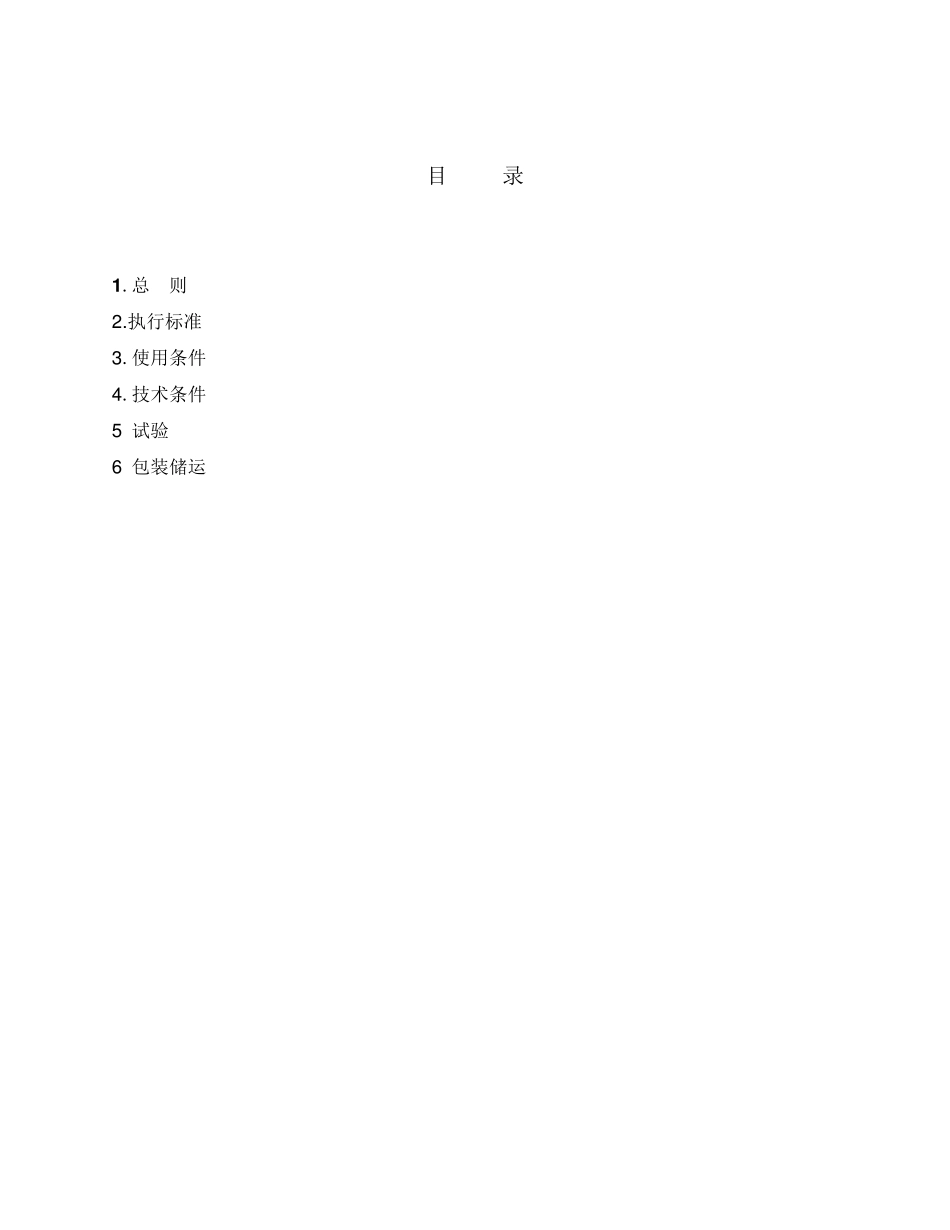

变频器用6/10kV 交联聚乙烯电力电缆 技术规范书 （型号：TRANSDUCER CABLE-6/10kV） 目 录 1.总 则 2 .执行标准 3 .使用条件 4 .技术条件 5 试验 6 包装储运 1.总 则 1.1 本 技 术 规 范 是 变 频 器 专 用 6/10kV 交 联 聚 乙 烯 绝 缘 电 力 电 缆 而 作 的 规 定 。 1.2 本 规 范 规 定 了 供 货 方 应 遵 循 的 标 准 、 电 缆 的 技 术 要 求 、 试 验 、 包 装 及 储 运 。 1.3 供 方 提 供 的 XLPE 绝 缘 电 缆 ， 均 通 过 型 式 试 验 和 鉴 定 ， 并 经 长 期 实 践 运 行 证 明 产 品 质 量 优 良 、安 全 可 靠 。 1.4 本 技 术 规 范 是 合 同 的 主 要 技 术 文 件 之 一 ， 与 合 同 具 有 同 等 的 效 力 。 2. 执 行 标 准 GB/T12706.2 《 额 定 电 压 1KV 到 35kV 挤 包 绝 缘 电 力 电 缆 及 附 件 第 2 部 分 》 GB/T3956 《 电 力 电 缆 铜 、 铝 导 电 线 芯 》 GB3953 《 电 工 圆 铜 线 》 GB3955 《 电 工 圆 铝 线 》 GB2952 《 电 缆 外 护 套 》 GB6995 《 电 线 电 缆 识 别 标 志 方 法 》 GB4005 《 电 线 电 缆 交 货 盘 》 GB8170 《 数 字 修 约 规 则 》 GB50217 《 电 力 电 缆 工 程 设 计 规 范 》 DL401 《 高 压 电 缆 选 用 导 则 》 IEC183 《 高 压 电 缆 选 用 导 则 》 IEC60502 《 额 定 电 压 30kV 及 以 下 挤 出 塑 料 绝 缘 电 力 电 缆 》 3.使 用 条件 3.1 运 行 条件 系统标 称电 压 U0/U 6/10kV 系统最高 运 行 电 压 Um 12kV 系统频 率 50Hz 系统接地方 式 中点不接地系统， 单相接地时允许持续运 行 8 小时 3.2 运 行 要 求 电 缆 导 体的 额 定 运 行 温度 90℃ 短路时电 缆 导 体的 最高 温度 250℃ 短路时间不超过 5s 电缆弯曲半径： 项目 单芯电缆 三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时的电缆最小弯曲半径 20D 15D 15D 12D 靠近连接盒和终端的电缆的最小弯曲半径（但弯曲要小心控制，如采用成型导板） 15D 12D 12D 10D 注：D 为电缆外径 3.3 运行环境条件 ...
