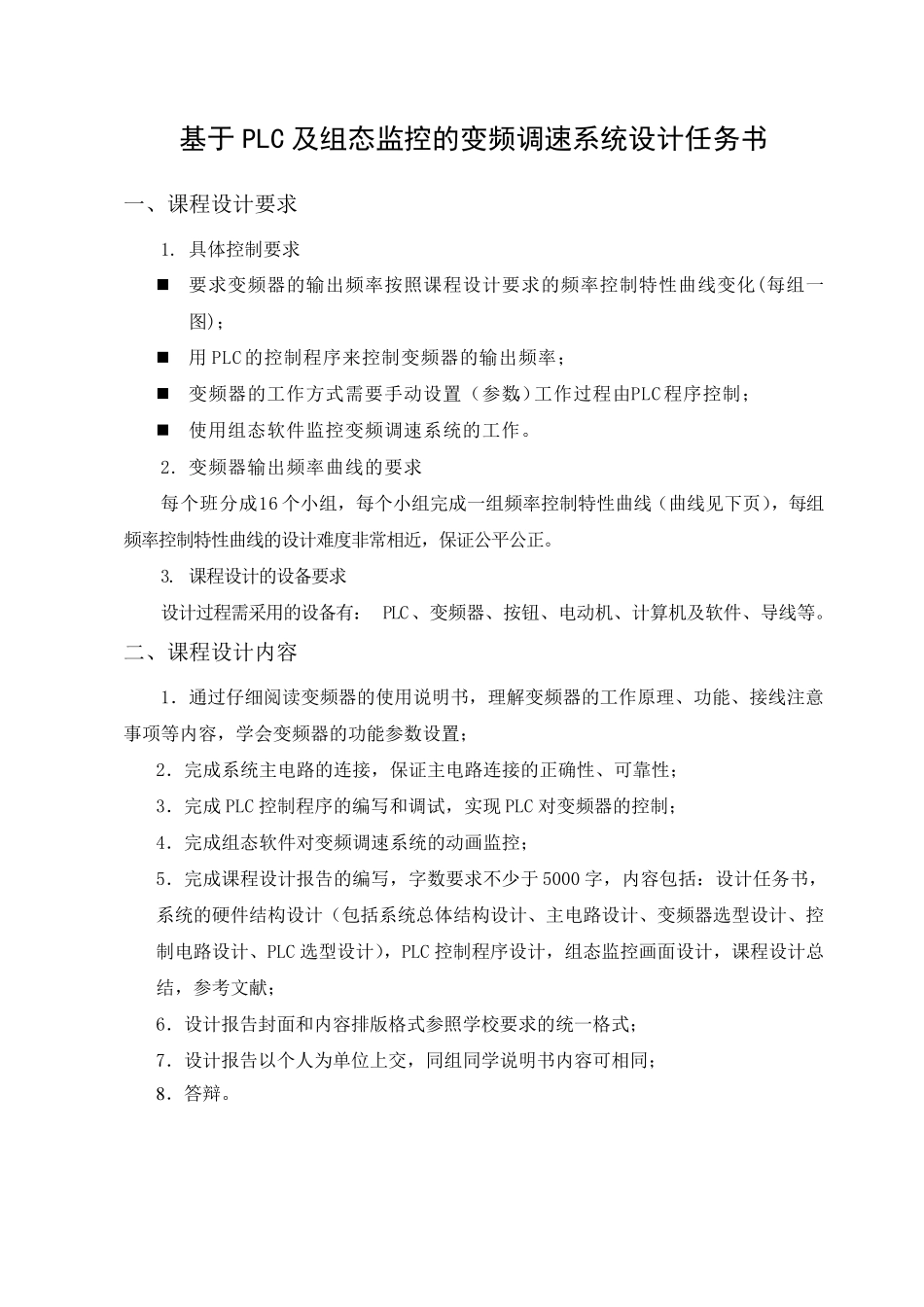

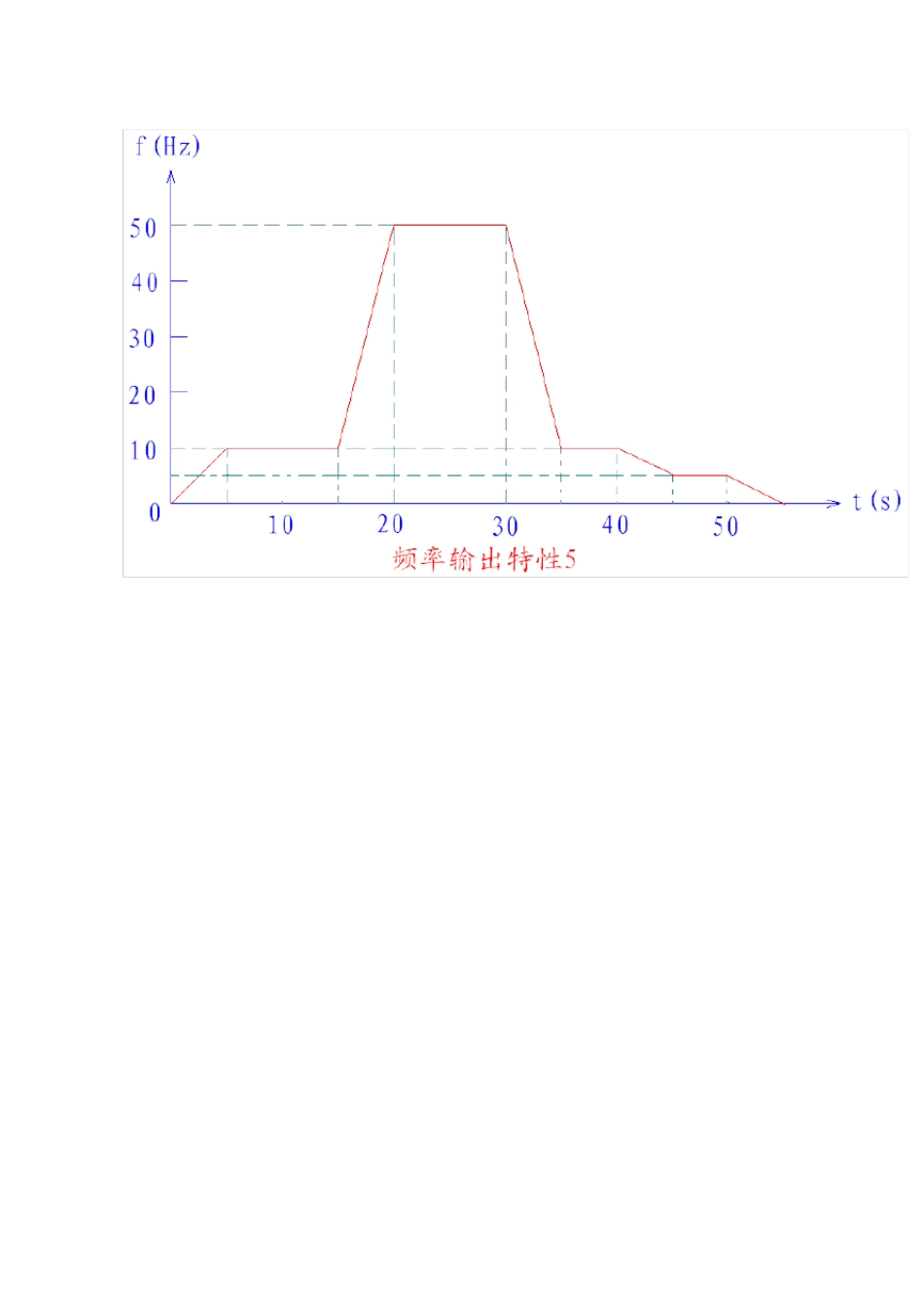

变频器技术与应用 课程设计报告 系 别 自动化工程系 班 级 10 电气 4 姓 名 鲁 鹏 学 号 ******** 指导教师 王玉中 2 0 1 3 年 1 2 月 基于PLC 及组态监控的变频调速系统设计任务书 一、课程设计要求 1. 具体控制要求 要求变频器的输出频率按照课程设计要求的频率控制特性曲线变化(每组一图)； 用 PLC 的控制程序来控制变频器的输出频率； 变频器的工作方式需要手动设置（参数），工作过程由PLC程序控制； 使用组态软件监控变频调速系统的工作。 2. 变频器输出频率曲线的要求 每个班分成16 个小组，每个小组完成一组频率控制特性曲线（曲线见下页），每组频率控制特性曲线的设计难度非常相近，保证公平公正。 3. 课程设计的设备要求 设计过程需采用的设备有： PLC、变频器、按钮、电动机、计算机及软件、导线等。 二、课程设计内容 1．通过仔细阅读变频器的使用说明书，理解变频器的工作原理、功能、接线注意事项等内容，学会变频器的功能参数设置； 2．完成系统主电路的连接，保证主电路连接的正确性、可靠性； 3．完成 PLC 控制程序的编写和调试，实现 PLC 对变频器的控制； 4．完成组态软件对变频调速系统的动画监控； 5．完成课程设计报告的编写，字数要求不少于5000 字，内容包括：设计任务书，系统的硬件结构设计（包括系统总体结构设计、主电路设计、变频器选型设计、控制电路设计、PLC 选型设计），PLC 控制程序设计，组态监控画面设计，课程设计总结，参考文献； 6．设计报告封面和内容排版格式参照学校要求的统一格式； 7．设计报告以个人为单位上交，同组同学说明书内容可相同； 8 ．答 辩 。 目 录 第一章 系统的硬件结构设计 .............................................................................. 1 1.1 变频器 ....................................................................................................... 1 1.1.1 变频器是什么 ................................................................................. 1 1.1.2 变频器的分类 ................................................................................. 1 1.1.3 MM420 变频器对外接线端子简介 ................................................. 1 1.2 PLC 的介绍 .................................................
