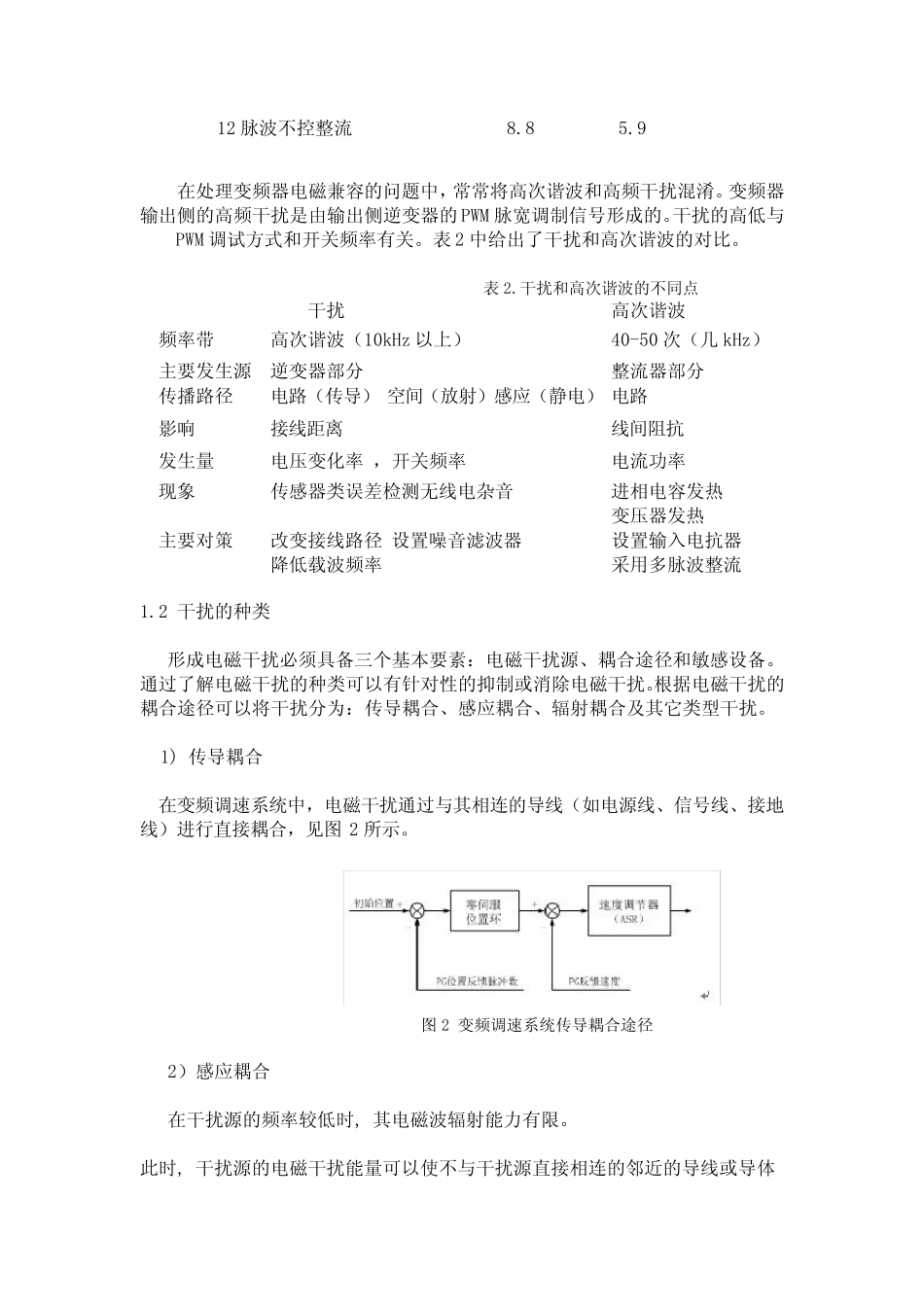

随着国内变频器产品日趋成熟,在工业设备节能和工艺调速方面越来越发挥了巨大的作用。变频器带载运行时,在电源侧和电机侧均会产生一定的电磁干扰。同时,在其运行的工业现场也存在着由于使用各类电力电子设备所带来的较高的电磁干扰。电磁兼容问题解决的好坏,直接关系到系统能否可靠、稳定运行【1】。国内变频器厂家在逐鹿本土市场的同时,已逐步具备竞争海外市场的实力。对不同国家及地区而言,变频器产品通过电磁兼容标准及准入要求是进入其市场的必要条件。基于此,本文在分析变频调速器设计及应用中存在的电磁干扰问题基础上,探讨变频器产品通过国外认证需要注意的电磁兼容标准及测试问题,指出了国内电磁兼容专业人才培养、测试、认证实验室存在的不足。1. 变频器中的电磁兼容问题1.1 输入侧的高次谐波目前的低压变频器产品中,输入侧均采用二极管不控整流方案,非线性不控整流器在工作中会带来高次谐波的干扰【2】。以图 1 所示的变频器主电路进行分析。图中给出了交-直-交电压型逆变器,工频电源通过三相不控整流给电解电容充电,可已知道,输入电流波形发生了严重的畸变。畸变次数与量值和整流形式有很大关系。一般整流脉波次数越高,高次谐波对电源的污染越小。表1给出了变频器整流脉波次数对电源污染的比较。图 1.低压变频器主电路表 1.不同脉波整流比较整流器方式总电流失真(%)总电压失真(%)6 脉波不控整流251012 脉 波 不 控 整 流8.85.9在 处 理 变 频 器 电 磁 兼 容 的 问 题 中 , 常 常 将 高 次 谐 波 和 高 频 干 扰 混 淆 。 变 频 器输 出 侧 的 高 频 干 扰 是 由 输 出 侧 逆 变 器 的 PWM 脉 宽 调 制 信 号 形 成 的 。干 扰 的 高 低 与PWM 调 试 方 式 和 开 关 频 率 有 关 。 表 2 中 给 出 了 干 扰 和 高 次 谐 波 的 对 比 。表 2.干 扰 和 高 次 谐 波 的 不 同 点干 扰高 次 谐 波频 率 带高 次 谐 波 ( 10kHz 以 上 )40-50 次 ( 几 kHz)主 要 发 生 源逆 变 器 部 分整 流 器 部 分传 播 路 径电 路 ( 传 导 )空 间 ( 放 射 ) 感 应 ( 静 电 )电 路影 响接 线 距 离线 间 阻 抗发 生 量电 压 变 化 率, 开 关 频 率电 流 功 率现 象传 感 器 类 误 差 检 测 无 线 电 杂 音进...
