变频恒压供水电脑控制器HD3000N说明书

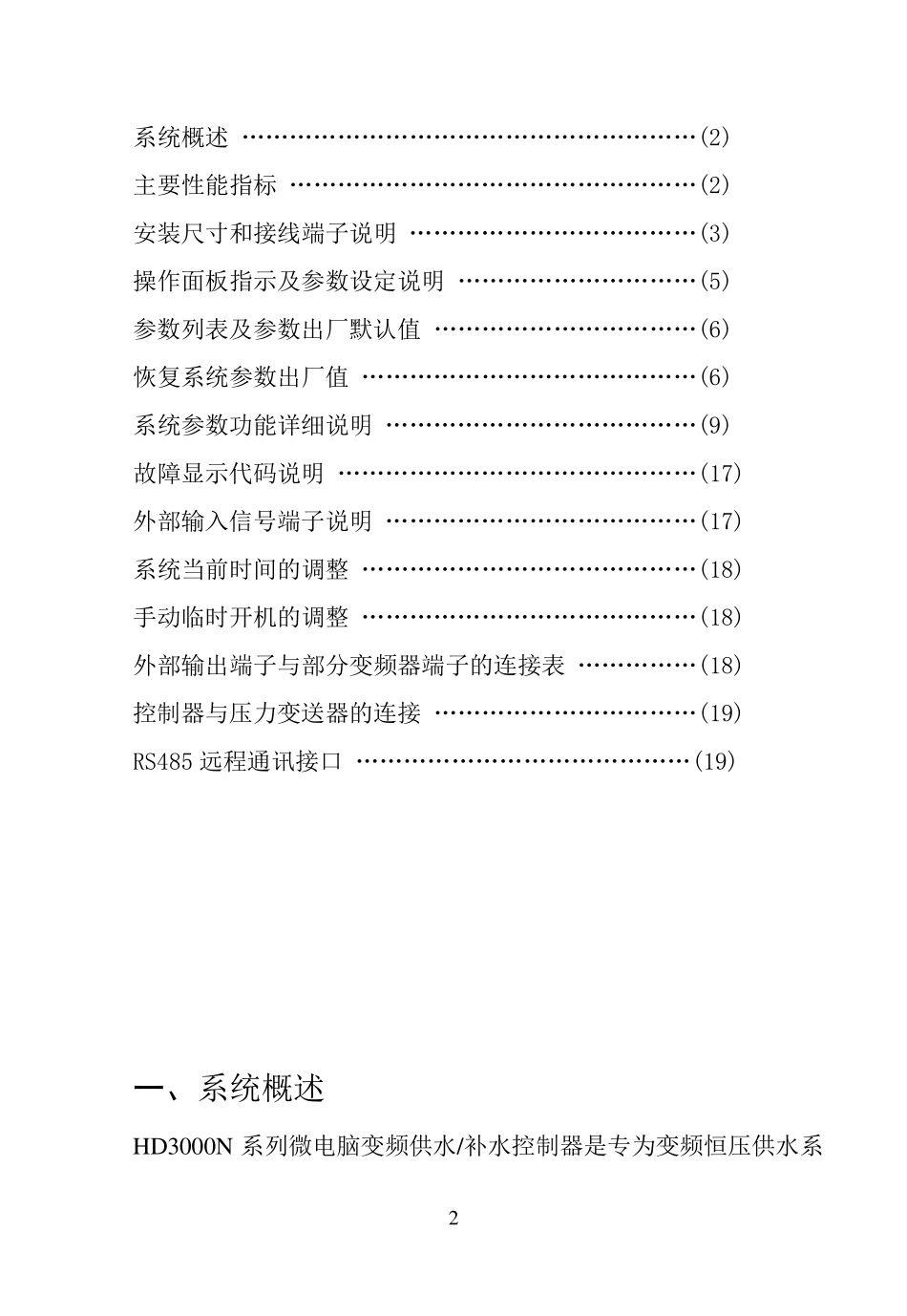

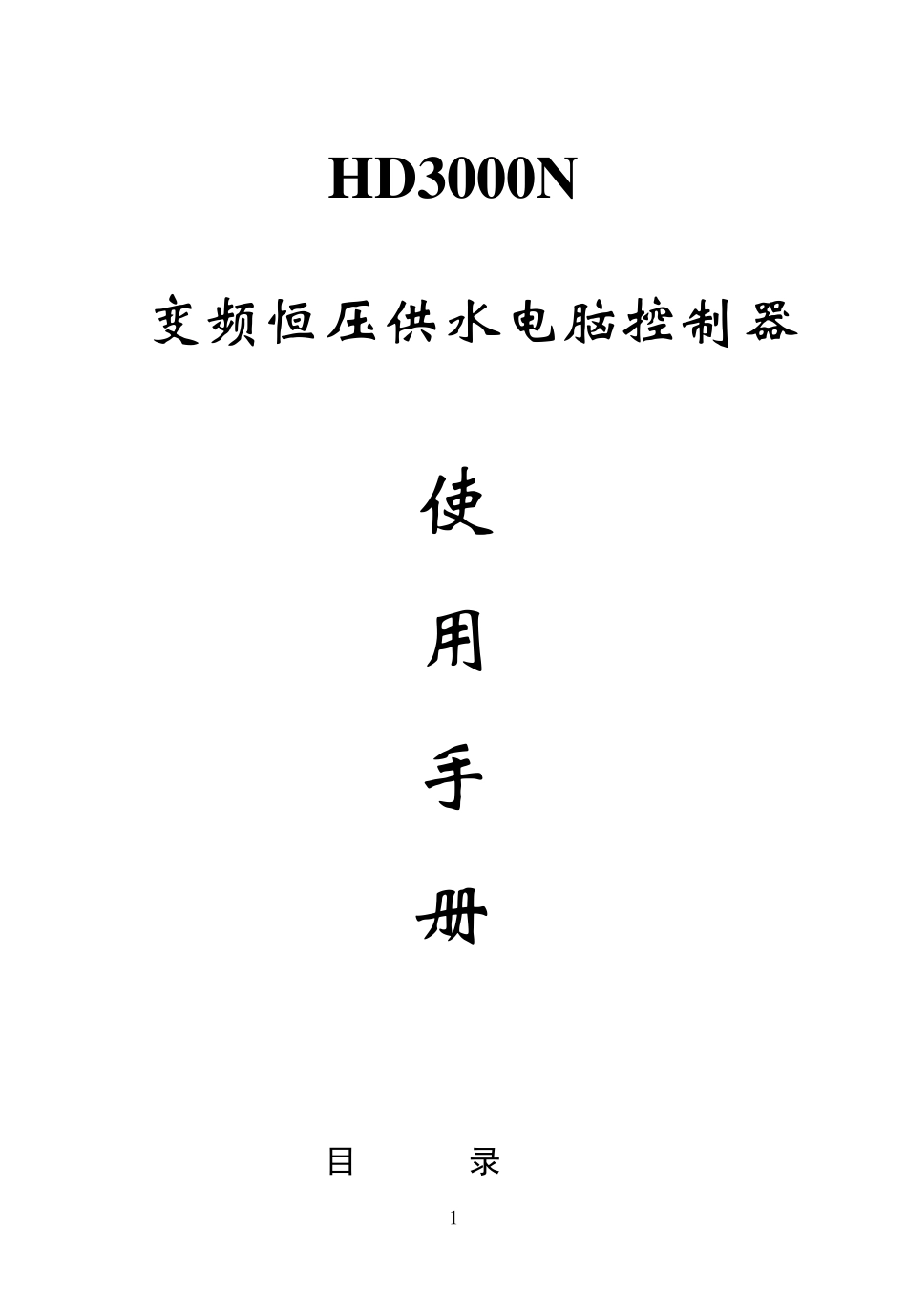

1 HD3000N 变频恒压供水电脑控制器 使 用 手 册 目 录 2 系统概述 …………………………………………………(2) 主要性能指标 ……………………………………………(2) 安装尺寸和接线端子说明 ………………………………(3) 操作面板指示及参数设定说明 …………………………(5) 参数列表及参数出厂默认值 ……………………………(6) 恢复系统参数出厂值 ……………………………………(6) 系统参数功能详细说明 …………………………………(9) 故障显示代码说明 ………………………………………(17) 外部输入信号端子说明 …………………………………(17) 系统当前时间的调整 ……………………………………(18) 手动临时开机的调整 ……………………………………(18) 外部输出端子与部分变频器端子的连接表 ……………(18) 控制器与压力变送器的连接 ……………………………(19) RS485 远程通讯接口 ……………………………………(19) 一、系统概述 H D 3000N 系列微电脑变频供水/补水控制器是专为变频恒压供水系 3 统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。 二、主要性能指标 1.可编程设定多种泵工作方式，最多可拖 4 台泵循环启动； 2.可选配的RS485 远程通讯接口，标准组态软件支持远程通讯； 3.参数调整和设定具有密码锁定及保护功能； 4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞； 5.可接无源远传压力表、有源电压及电流型压力变送器； 6. D/A 输出控制频率电压为 DC 0-10V, 也可设定为 DC 0-5V ; 7.具有压力传感器零点和满度补偿功能； 8.具有定时自动倒泵功能； 9.具有第二压力（消防压力）设定和控制功能； 10.具有缺水自动检测保护功能和外部输入停机保护功能； 11.系统补水控制时，具有超压自动泄水控制功能； 12.具有供水附属小泵控制功能，可设定小泵变频或工频模式； 13.具有可选的定时自动开、关机控制功能； 14.具有小流量水泵睡眠控制功能； 15.具有手操器功能，可手动调节输出电压来控制变频器的频率； 16.可代替电接点压力表进行上、下限压力控制； 17.具有分时分压供水控制功能，最多有六段时间控制； 三、安装尺寸和接线端...
