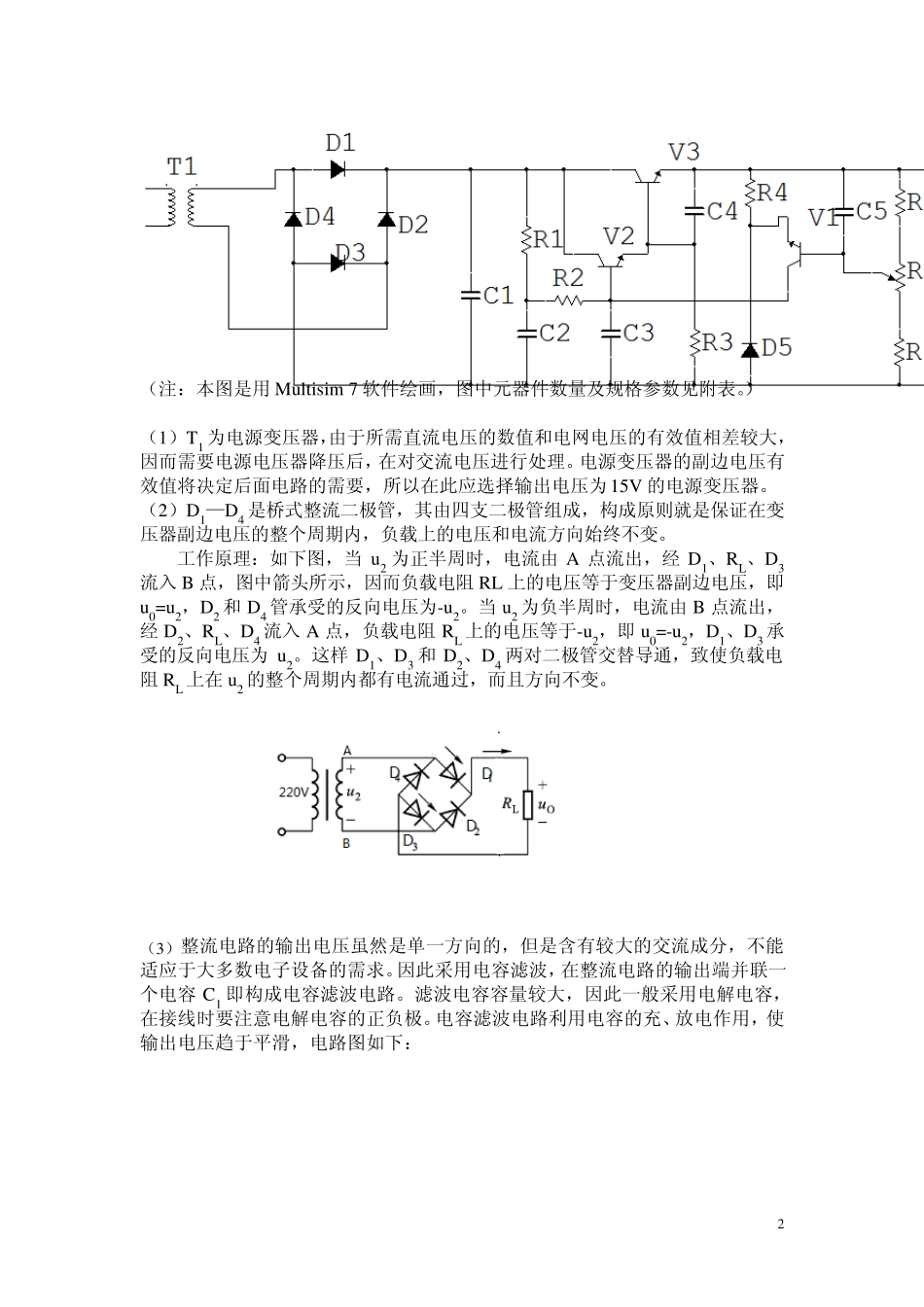

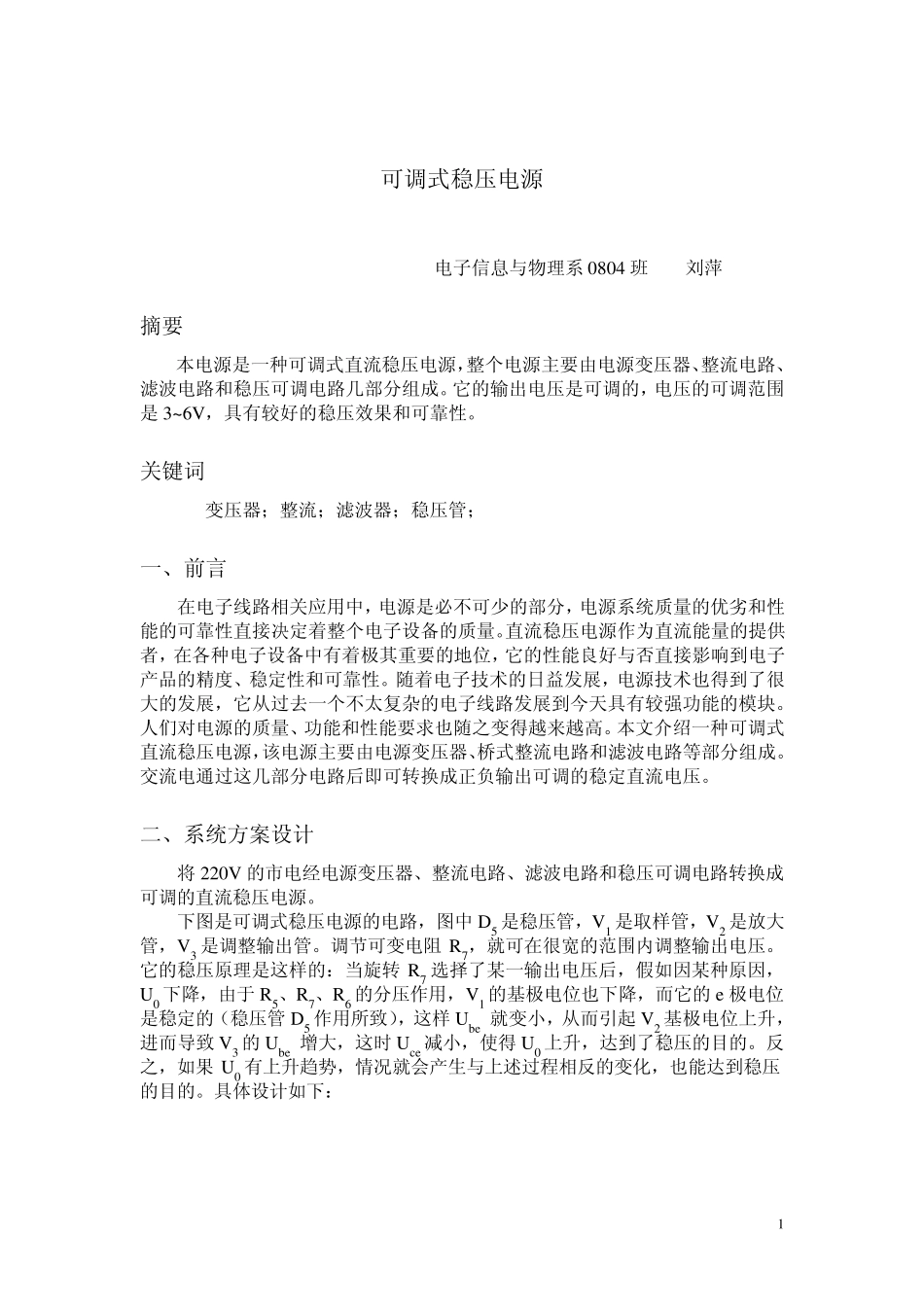

可调式稳压电源 电子信息与物理系 0 8 0 4 班 刘萍 1 可调式稳压电源 电子信息与物理系0804 班 刘萍 摘要 本电源是一种可调式直流稳压电源，整个电源主要由电源变压器、整流电路、滤波电路和稳压可调电路几部分组成。它的输出电压是可调的，电压的可调范围是3~6V，具有较好的稳压效果和可靠性。 关键词 变压器；整流；滤波器；稳压管； 一、前言 在电子线路相关应用中，电源是必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。直流稳压电源作为直流能量的提供者，在各种电子设备中有着极其重要的地位，它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。随着电子技术的日益发展，电源技术也得到了很大的发展，它从过去一个不太复杂的电子线路发展到今天具有较强功能的模块。人们对电源的质量、功能和性能要求也随之变得越来越高。本文介绍一种可调式直流稳压电源，该电源主要由电源变压器、桥式整流电路和滤波电路等部分组成。交流电通过这几部分电路后即可转换成正负输出可调的稳定直流电压。 二、系统方案设计 将 220V 的市电经电源变压器、整流电路、滤波电路和稳压可调电路转换成可调的直流稳压电源。 下图是可调式稳压电源的电路，图中 D5 是稳压管，V1 是取样管，V2 是放大管，V3 是调整输出管。调节可变电阻 R7，就可在很宽的范围内调整输出电压。它的稳压原理是这样的：当旋转 R7 选择了某一输出电压后，假如因某种原因，U0 下降，由于 R5、R7、R6 的分压作用，V1 的基极电位也下降，而它的 e 极电位是稳定的（稳压管 D5 作用所致），这样 Ube 就变小，从而引起 V2 基极电位上升，进而导致 V3 的 Ube 增大，这时 Uce 减小，使得 U0 上升，达到了稳压的目的。反之，如果 U0 有上升趋势，情况就会产生与上述过程相反的变化，也能达到稳压的目的。具体设计如下： 2 （注：本图是用Mu ltisim 7 软件绘画，图中元器件数量及规格参数见附表。） （1）T1 为电源变压器，由于所需直流电压的数值和电网电压的有效值相差较大，因而需要电源电压器降压后，在对交流电压进行处理。电源变压器的副边电压有效值将决定后面电路的需要，所以在此应选择输出电压为15V 的电源变压器。 （2）D1—D4 是桥式整流二极管，其由四支二极管组成，构成原则就是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终不变。 工作原理：如下图，当...
