台式机主板供电电路

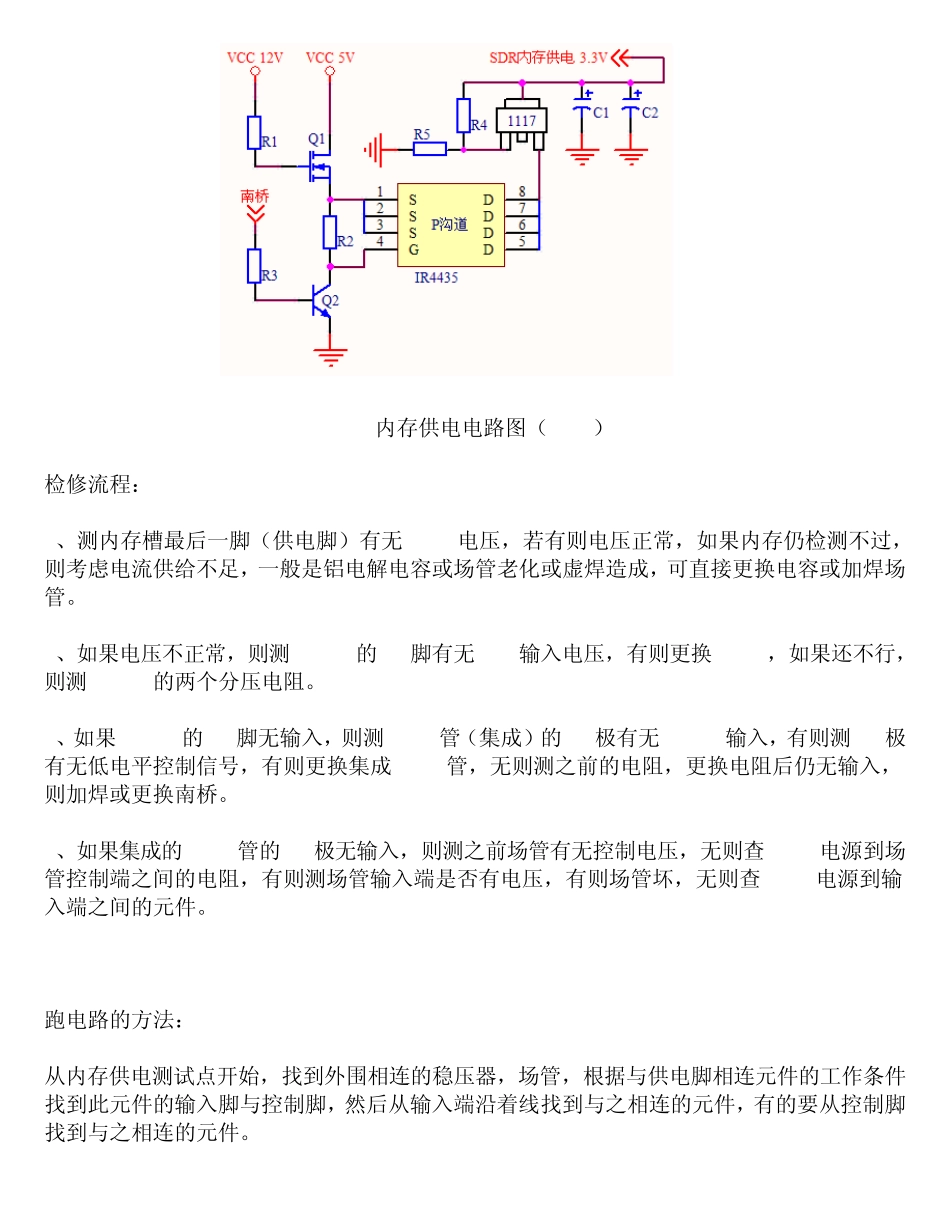

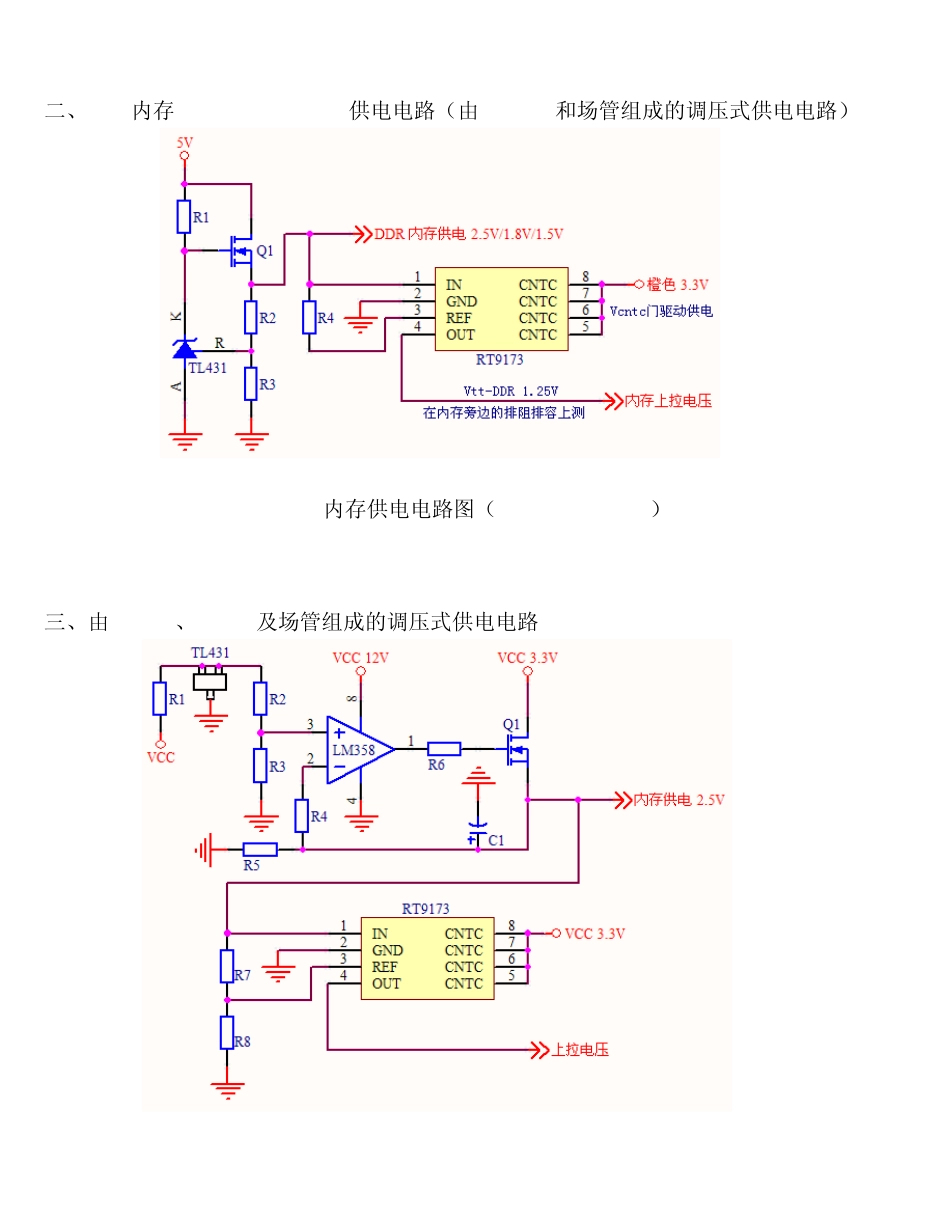

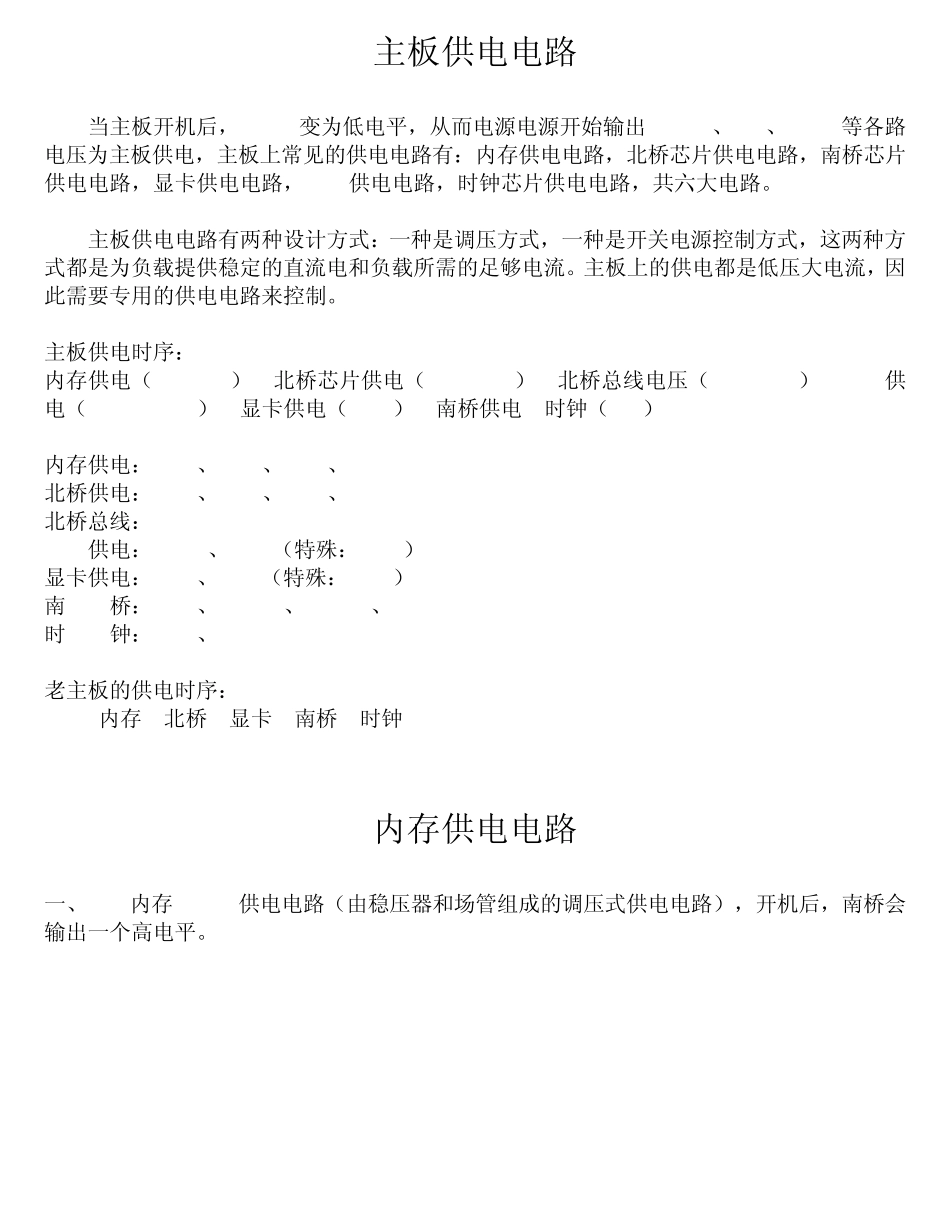

主板供电电路 当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有：内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。 主板供电电路有两种设计方式：一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。主板上的供电都是低压大电流，因此需要专用的供电电路来控制。 主板供电时序： 内存供电（VDD-DDR）->北桥芯片供电（VCC-GMCH）->北桥总线电压（VTT-GMCH）->CPU供电（VCORE/VCCP）->显卡供电（VDDQ）->南桥供电->时钟（CLK） 内存供电：3.3V、2.5V、1.8V、1.5V 北桥供电：3.3V、2.5V、1.8V、1.5V 北桥总线：1.2V CPU 供电：1.75V、1.5V（特殊：0.9V） 显卡供电：3.3V、1.5V（特殊：0.8V） 南 桥：5VSB、3.3VSB、1.5VSB、1.2VSB 时 钟：3.3V、2.5V 老主板的供电时序： CPU->内存->北桥->显卡->南桥->时钟 内存供电电路 一、SDR 内存 3.3V 供电电路（由稳压器和场管组成的调压式供电电路），开机后，南桥会输出一个高电平。 SDR内存供电电路图（3.3V） 检修流程： 1、测内存槽最后一脚（供电脚）有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。 2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换 1117，如果还不行，则测 1117 的两个分压电阻。 3、如果 1117 的 3 脚无输入，则测 MOS 管（集成）的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。 4、如果集成的 MOS 管的 S 极无输入，则测之前场管有无控制电压，无则查 ATX 电源到场管控制端之间的电阻，有则测场管输入端是否有电压，有则场管坏，无则查 ATX 电源到输入端之间的元件。 跑电路的方法： 从内存供电测试点开始，找到外围相连的稳压器，场管，根据与供电脚相连元件的工作条件找到此元件的输入脚与控制脚，然后从输入端沿着线找到与之相连的元件，有的要从控制脚找到与之相连的元件。 二、DDR 内存 2.5V/1.8V/1.5V 供电电路（由 TL431 和场管组成的调压式供电电路） DDR 内存供电电路图（2.5V/1.8V/1.5V） 三、由 ...
