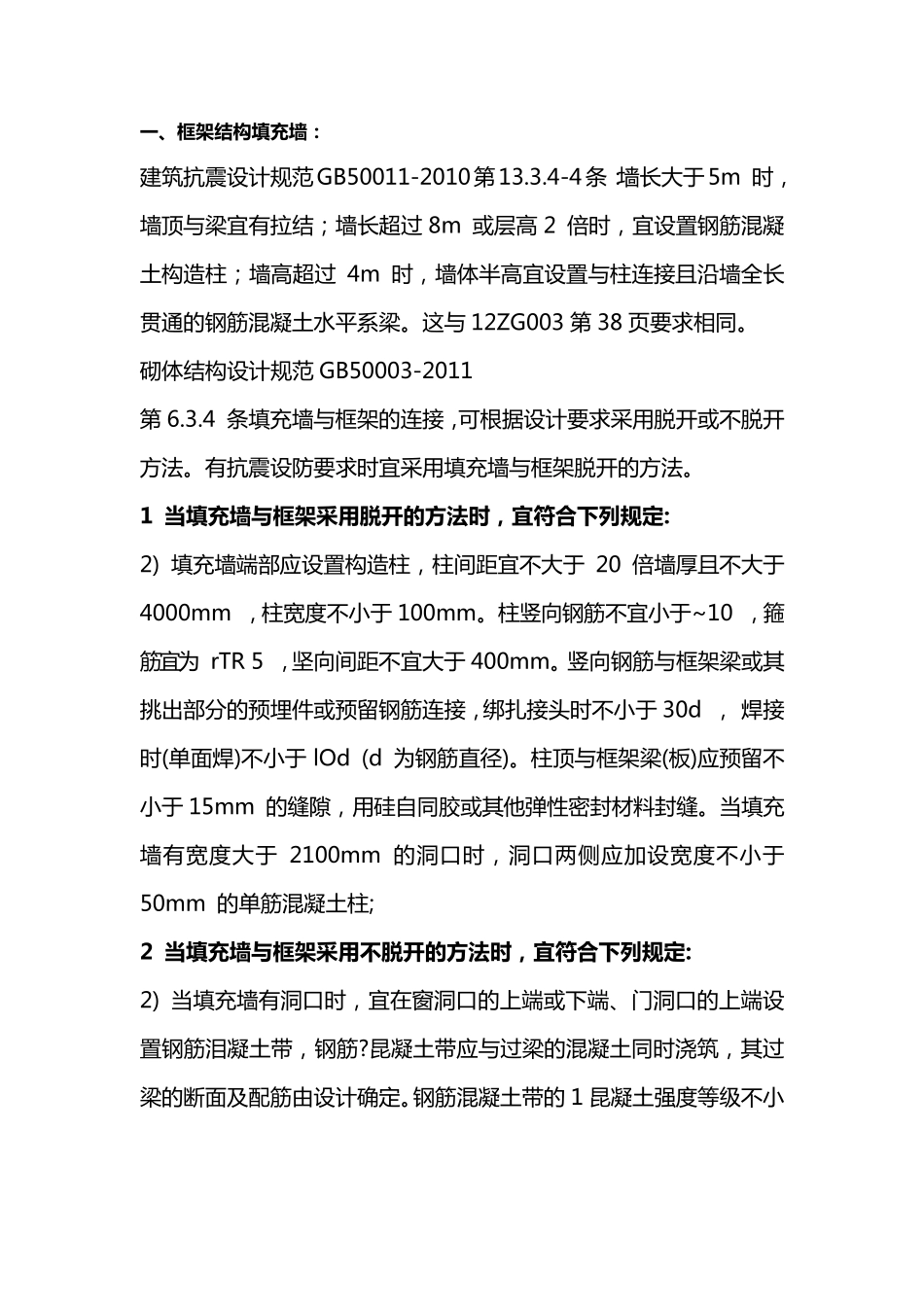

一 、框架结构填充墙： 建 筑 抗 震 设 计 规 范 GB50011-2010第 13
4-4条 ：墙 长 大 于 5m 时 ，墙 顶 与 梁 宜 有 拉 结 ； 墙 长 超 过 8m 或 层 高 2 倍 时 ， 宜 设 置 钢 筋 混 凝土 构 造 柱 ； 墙 高 超 过 4m 时 ， 墙 体 半 高 宜 设 置 与 柱 连 接 且 沿 墙 全 长贯 通 的 钢 筋 混 凝 土 水 平 系 梁
这 与 12ZG003 第 38 页 要 求 相 同
砌 体 结 构 设 计 规 范 GB50003-2011 第 6
4 条 填 充 墙 与 框 架 的 连 接 ，可 根 据 设 计 要 求 采 用 脱 开 或 不 脱 开方 法
有 抗 震 设 防 要 求 时 宜 采 用 填 充 墙 与 框 架 脱 开 的 方 法
1 当填充墙与框架采用脱开的方法时，宜符合下列规定: 2) 填 充 墙 端 部 应 设 置 构 造 柱 ， 柱 间 距 宜 不 大 于 20 倍 墙 厚 且 不 大 于4000mm ，柱 宽 度 不 小 于 100mm
柱 竖 向 钢 筋 不 宜 小 于 ~10 ，箍筋宜为 rTR 5 ，坚 向 间 距 不 宜 大 于 400mm
竖 向 钢 筋 与 框 架 梁 或 其挑 出 部 分 的 预 埋 件 或 预 留 钢 筋 连 接 ，绑 扎 接 头 时 不 小 于 30d ， 焊 接时 (单 面 焊 )不 小 于 lOd (d 为 钢 筋 直 径 )
柱 顶 与 框 架 梁 (板 )应 预 留 不小 于 15mm 的 缝 隙 ， 用 硅 自 同 胶 或 其 他 弹 性 密 封 材 料 封 缝
当 填 充墙 有 宽 度 大 于2100mm 的 洞 口 时 ， 洞 口 两 侧 应 加 设 宽 度 不 小 于50mm 的 单 筋 混 凝 土 柱
