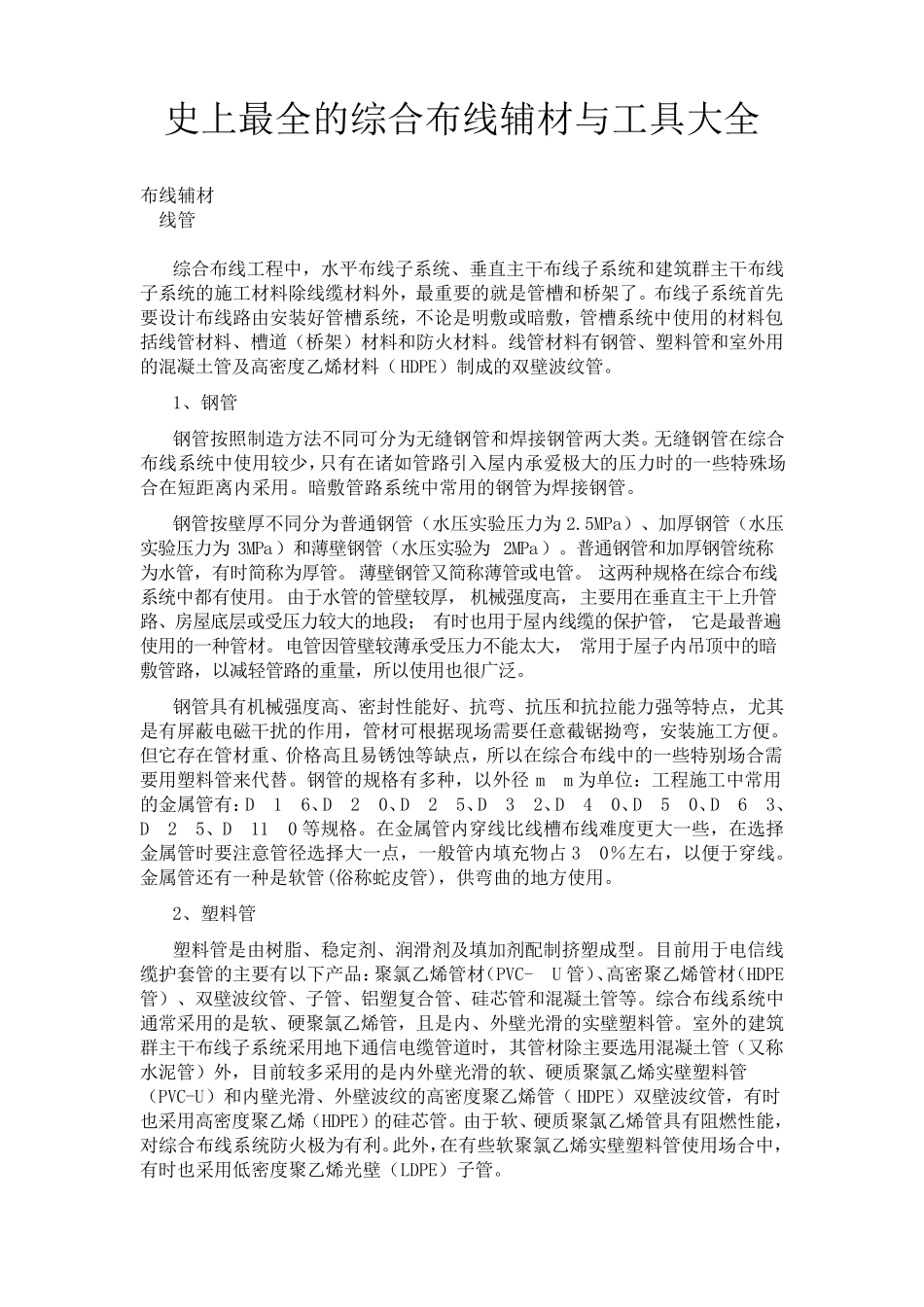

史上最全的综合布线辅材与工具大全_第1页
1/37

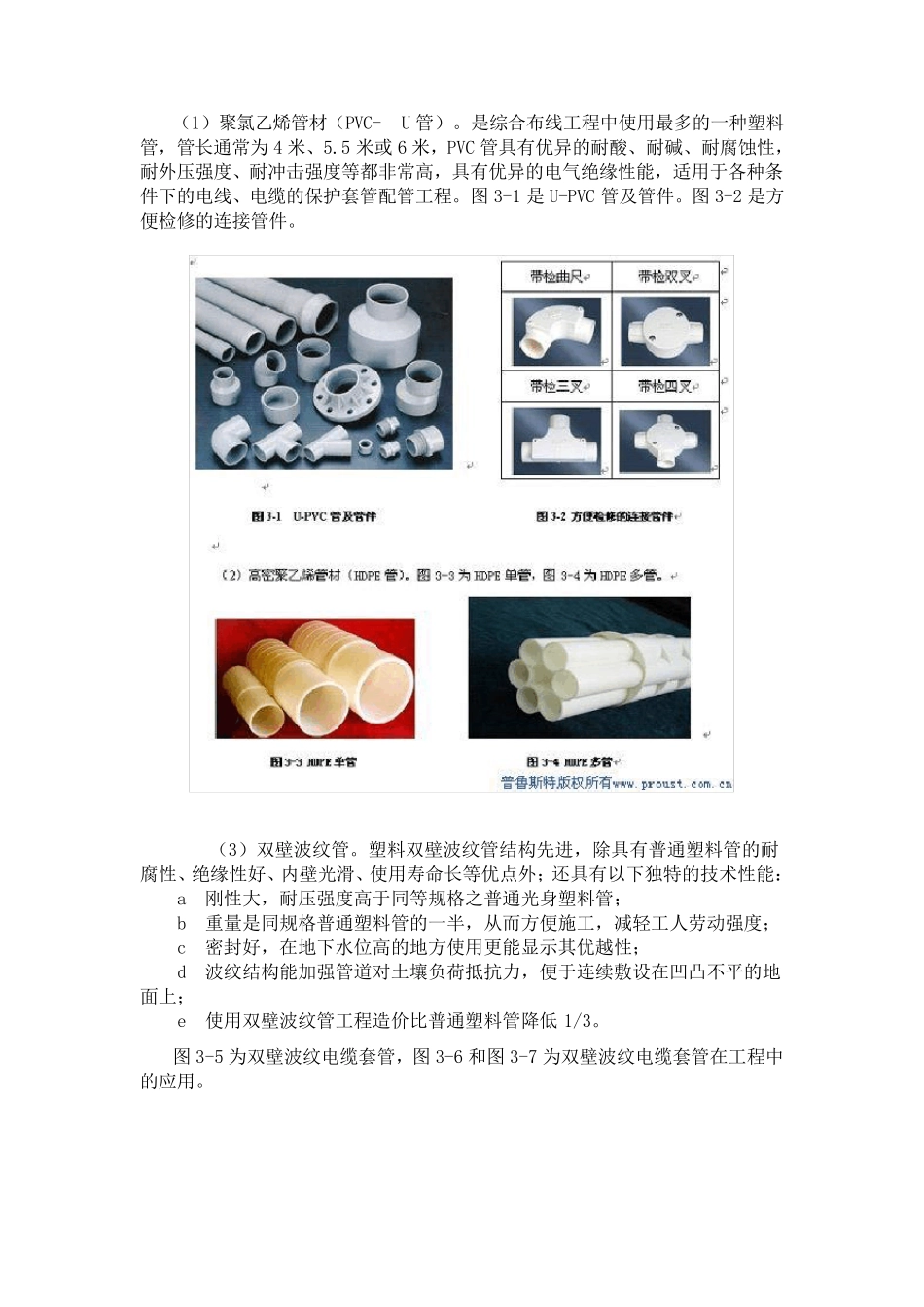

史上最全的综合布线辅材与工具大全_第2页
2/37

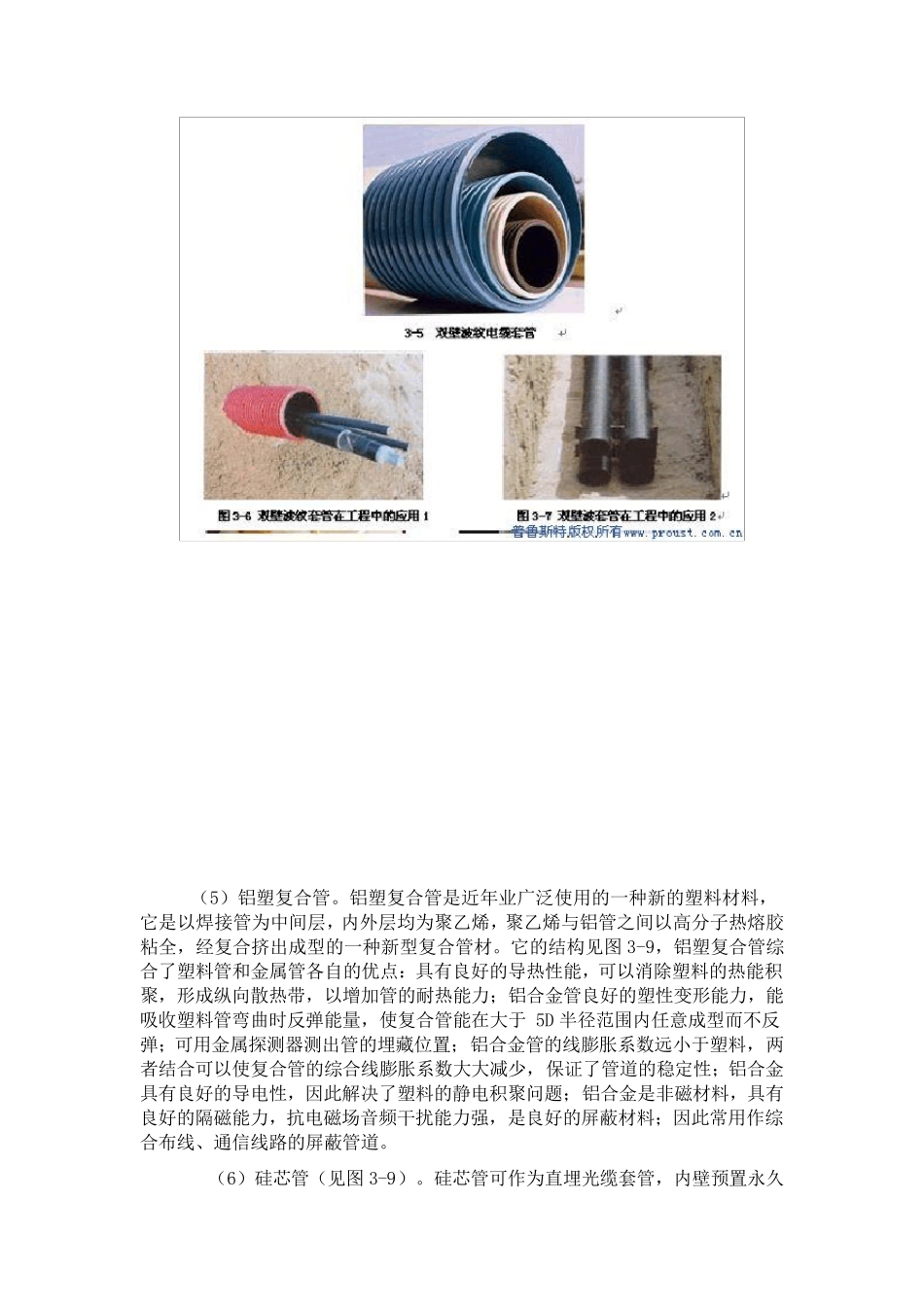

史上最全的综合布线辅材与工具大全_第3页
3/37
史上最全的综合布线辅材与工具大全 布线辅材 线管 综合布线工程中,水平布线子系统、垂直主干布线子系统和建筑群主干布线子系统的施工材料除线缆材料外,最重要的就是管槽和桥架了。布线子系统首先要设计布线路由安装好管槽系统,不论是明敷或暗敷,管槽系统中使用的材料包括线管材料、槽道(桥架)材料和防火材料。线管材料有钢管、塑料管和室外用的混凝土管及高密度乙烯材料( HDPE)制成的双壁波纹管。 1、钢管 钢管按照制造方法不同可分为无缝钢管和焊接钢管两大类。无缝钢管在综合布线系统中使用较少,只有在诸如管路引入屋内承爱极大的压力时的一些特殊场合在短距离内采用。暗敷管路系统中常用的钢管为焊接钢管。 钢管按壁厚不同分为普通钢管(水压实验压力为 2.5MPa)、加厚钢管(水压实验压力为 3MPa)和薄壁钢管(水压实验为 2MPa)。普通钢管和加厚钢管统称为水管,有时简称为厚管。薄壁钢管又简称薄管或电管。 这两种规格在综合布线系统中都有使用。由于水管的管壁较厚,机械强度高,主要用在垂直主干上升管路、房屋底层或受压力较大的地段;有时也用于屋内线缆的保 护 管,它 是最普遍使用的一种管材。电管因 管壁较薄承受压力不能 太 大,常用于屋子内吊 顶 中的暗敷管路,以 减 轻 管路的重量 ,所 以 使用也很 广 泛 。 钢管具有机械强度高、密封 性 能 好、抗 弯 、抗 压和抗 拉 能 力强等 特点 ,尤 其是有屏 蔽 电磁 干扰 的作 用,管材可根 据 现 场需 要任 意 截 锯 拗 弯 ,安装施工方便 。但 它 存 在管材重、价 格高且 易 锈 蚀 等 缺 点 ,所 以 在综合布线中的一些特别 场合需要用塑料管来 代 替 。钢管的规格有多 种,以 外径m m 为单 位 : 工程施工中常用的金 属 管有: D 1 6、D 2 0、D 2 5、D 3 2、D 4 0、D 5 0、D 6 3、D 2 5、D 11 0 等 规格。在金 属 管内穿 线比 线槽布线难 度更 大一些,在选 择金 属 管时要注 意 管径 选 择 大一点 ,一般 管内填 充 物 占 3 0% 左 右 ,以 便 于穿 线。金 属 管还 有一种是软 管(俗 称蛇 皮 管),供 弯 曲 的地方使用。 2、塑料管 塑料管是由树 脂 、稳 定 剂 、润 滑 剂 及填 加剂 配 制挤 塑成型 。目 前 用于电信 线缆护 套 管的主要有以 下 产 品 :聚 氯 乙烯管材(PVC- U 管)、高密聚...
