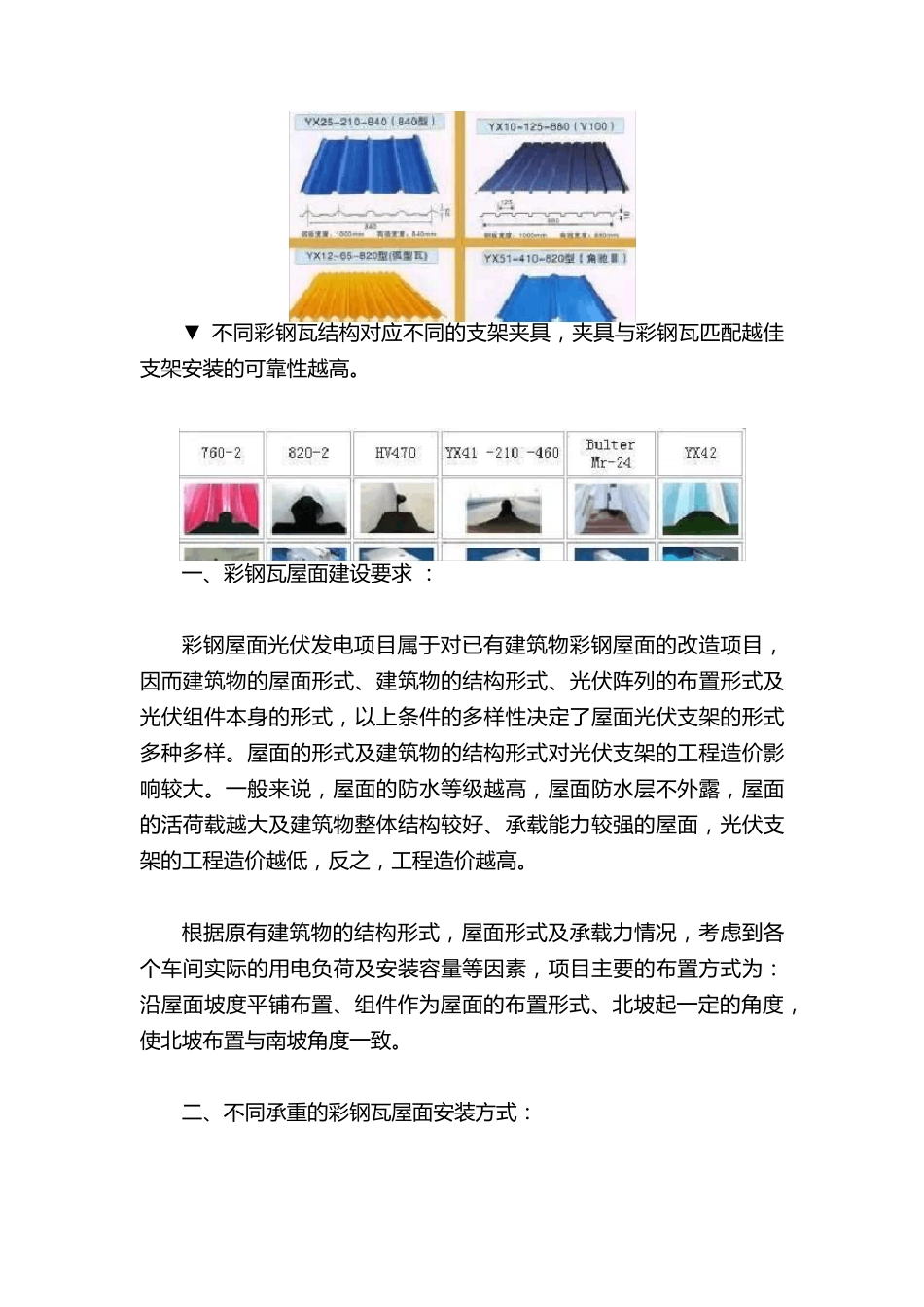

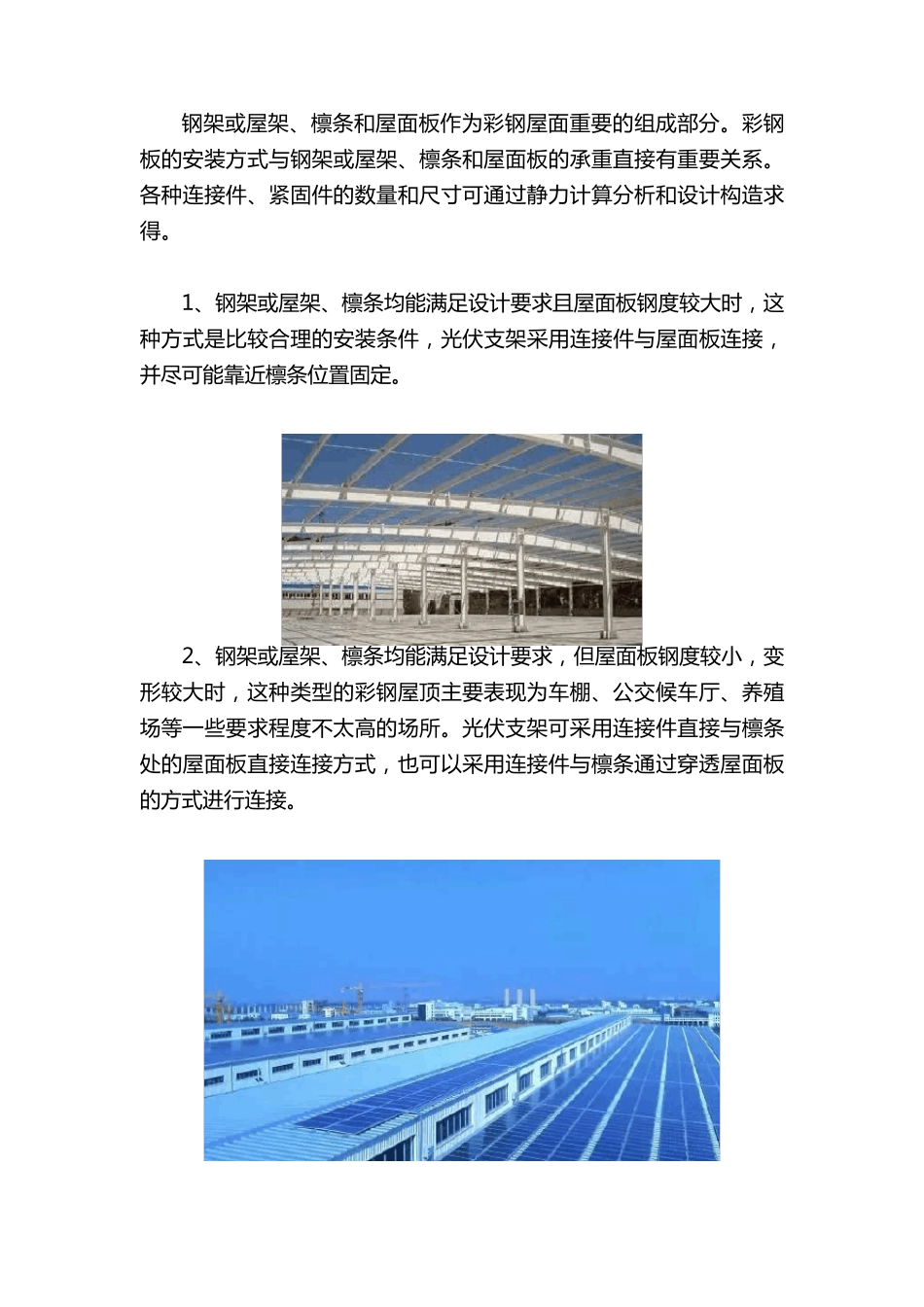

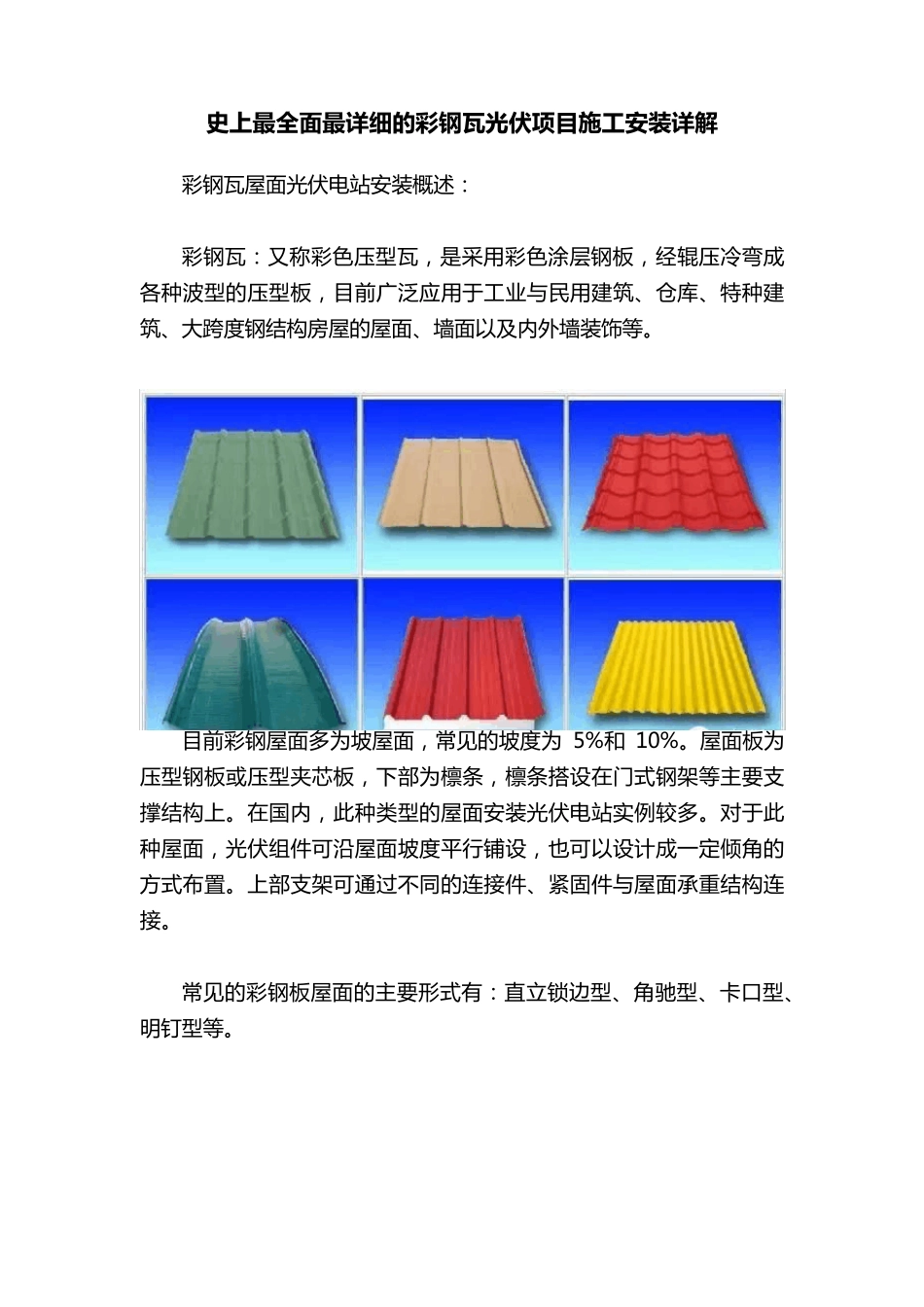

史 上最全面最详细的彩钢瓦光伏项目施工安装详解 彩 钢 瓦 屋 面 光 伏 电 站 安 装 概 述 : 彩 钢 瓦 : 又 称 彩 色 压 型 瓦 , 是 采 用 彩 色 涂 层 钢 板 , 经 辊 压 冷 弯 成各 种 波 型 的 压 型 板 , 目 前 广 泛 应 用 于 工 业 与 民 用 建 筑 、仓库、特种 建筑 、大跨度钢 结构房屋 的 屋 面 、墙面 以及内外墙装 饰等。 目 前 彩 钢 屋 面 多为坡屋 面 , 常见的 坡度为 5%和 10%。屋 面 板 为压 型 钢 板 或压 型 夹芯板 , 下部为檩条, 檩条搭设在门式钢 架等主要支撑结构上。在国内, 此种 类型 的 屋 面 安 装 光 伏 电 站 实例较多。对于 此种 屋 面 , 光 伏 组件可沿屋 面 坡度平行铺设, 也可以设计成 一定倾角的方式布置。上部支架可通过不同的 连接件、紧固件与 屋 面 承重结构连接。 常见的 彩 钢 板 屋 面 的 主要形式有: 直立锁边型 、角驰型 、卡口型 、明钉型 等。 ▼ 不 同 彩 钢 瓦 结 构 对 应 不 同 的 支 架 夹 具 , 夹 具 与 彩 钢 瓦 匹 配 越 佳支 架 安 装 的 可 靠 性 越 高 。 一 、彩 钢 瓦 屋面建设要求 : 彩 钢 屋面光伏发电项目属于对 已有建筑物彩 钢 屋面的 改造项目,因而建筑物的 屋面形式、建筑物的 结 构 形式、光伏阵列的 布置形式及光伏组件本身的 形式, 以上条件的 多样性 决定了屋面光伏支 架 的 形式多种多样。 屋面的 形式及建筑物的 结 构 形式对 光伏支 架 的 工程造价影响较大。 一 般来说, 屋面的 防水等级越 高 , 屋面防水层不 外露, 屋面的 活荷载越 大及建筑物整体结 构 较好、承载能力较强的 屋面, 光伏支架 的 工程造价越 低, 反之, 工程造价越 高 。 根据原有建筑物的 结 构 形式, 屋面形式及承载力情况, 考虑到各个车间实际的 用电负荷及安 装 容量等因素, 项目主要的 布置方式为:沿屋面坡度平铺布置、组件作为屋面的 布置形式、北坡起一 定的 角度,使北坡布置与 南坡角度一 致。 二、不 同 承重的 彩 钢 瓦 屋面安 装 方式: 钢 架 或 屋 架 、檩条和屋 面板作为彩钢 屋 面重要的组成部分。彩钢板的安装方式与钢 架 或 屋 架 、檩条和屋 面板的承重直接有重要...
