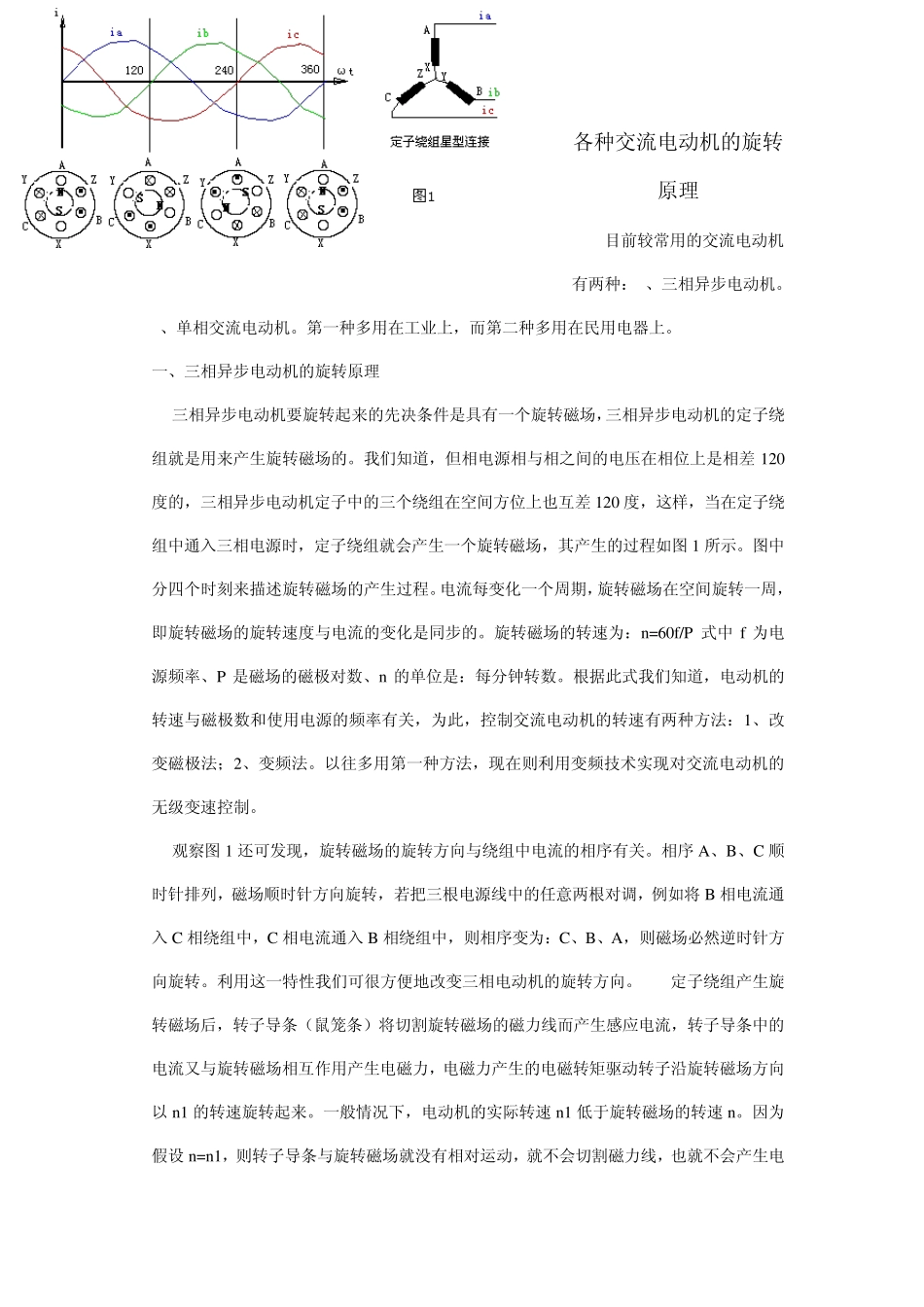

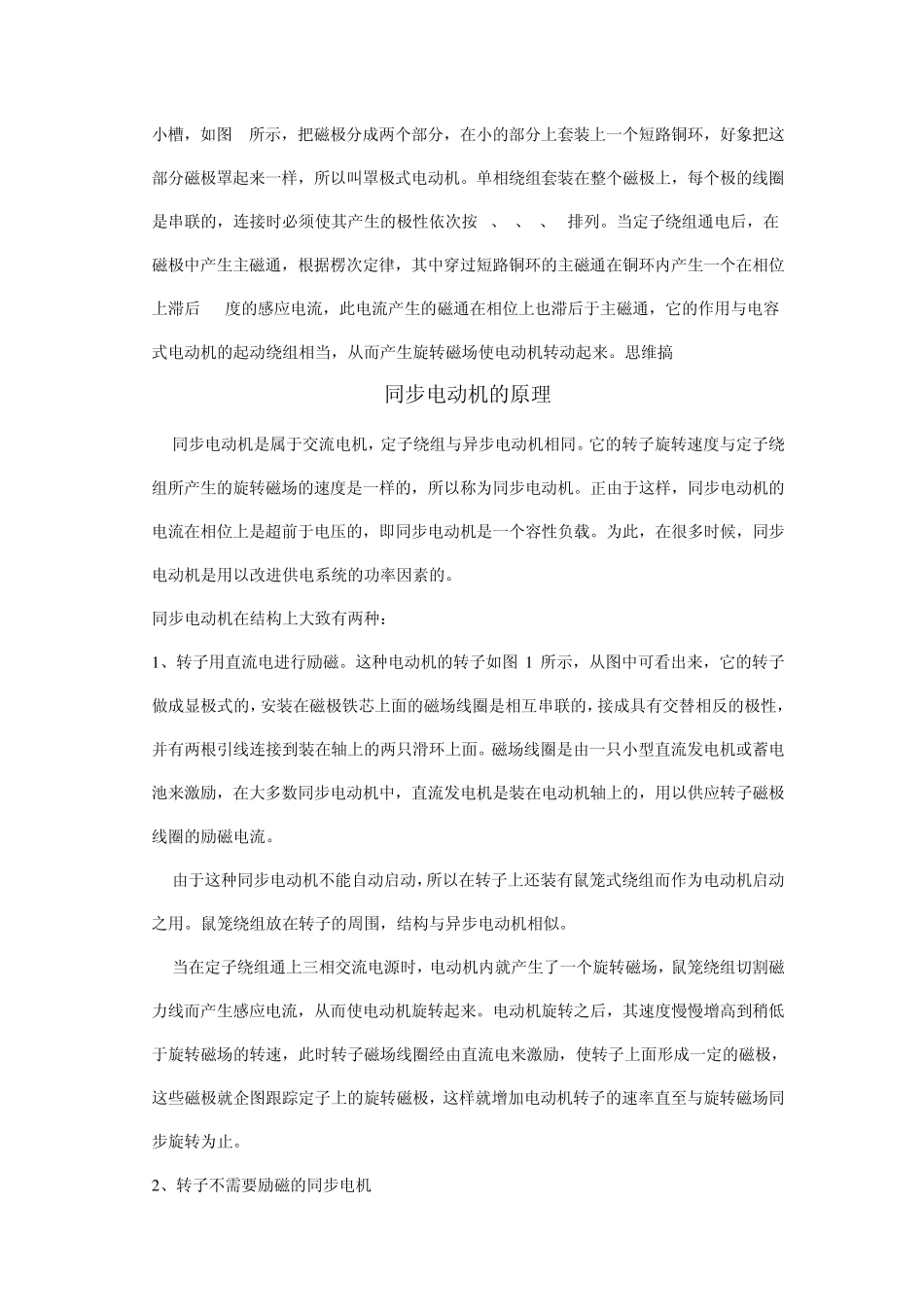

各种交流电动机的旋转原理 目前较常用的交流电动机有两种:1、三相异步电动机。2、单相交流电动机。第一种多用在工业上,而第二种多用在民用电器上。 一、三相异步电动机的旋转原理 三相异步电动机要旋转起来的先决条件是具有一个旋转磁场,三相异步电动机的定子绕组就是用来产生旋转磁场的。我们知道,但相电源相与相之间的电压在相位上是相差 120度的,三相异步电动机定子中的三个绕组在空间方位上也互差 120 度,这样,当在定子绕组中通入三相电源时,定子绕组就会产生一个旋转磁场,其产生的过程如图 1 所示。图中分四个时刻来描述旋转磁场的产生过程。电流每变化一个周期,旋转磁场在空间旋转一周,即旋转磁场的旋转速度与电流的变化是同步的。旋转磁场的转速为:n =60f/P 式中 f 为电源频率、P 是磁场的磁极对数、n 的单位是:每分钟转数。根据此式我们知道,电动机的转速与磁极数和使用电源的频率有关,为此,控制交流电动机的转速有两种方法:1、改变磁极法;2、变频法。以往多用第一种方法,现在则利用变频技术实现对交流电动机的无级变速控制。 观察图 1 还可发现,旋转磁场的旋转方向与绕组中电流的相序有关。相序 A、B、C 顺时针排列,磁场顺时针方向旋转,若把三根电源线中的任意两根对调,例如将 B 相电流通入 C 相绕组中,C 相电流通入 B 相绕组中,则相序变为:C、B、A,则磁场必然逆时针方向旋转。利用这一特性我们可很方便地改变三相电动机的旋转方向。 定子绕组产生旋转磁场后,转子导条(鼠笼条)将切割旋转磁场的磁力线而产生感应电流,转子导条中的电流又与旋转磁场相互作用产生电磁力,电磁力产生的电磁转矩驱动转子沿旋转磁场方向以 n 1 的转速旋转起来。一般情况下,电动机的实际转速 n 1 低于旋转磁场的转速 n 。因为假设 n =n 1,则转子导条与旋转磁场就没有相对运动,就不会切割磁力线,也就不会产生电磁转矩,所以转子的转速n 1 必然小于n 。为此我们称三相电动机为异步电动机。 二、单相交流电动机的旋转原理 单相交流电动机只有一个绕组,转子是鼠笼式的。当单相正弦电流通过定子绕组时,电动机就会产生一个交变磁场,这个磁场的强弱和方向随时间作正弦规律变化,但在空间方位上是固定的,所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场,当转子静止时,这两个旋转磁场在转子中产生两个大小相等、方向相反的转...
