N型汽轮机阀门气动执行机构

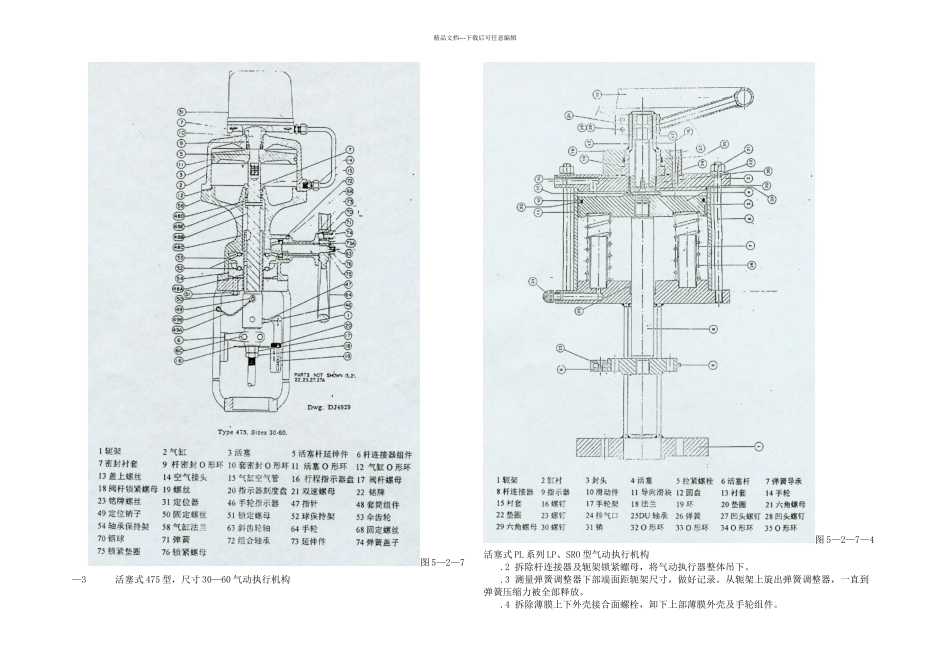

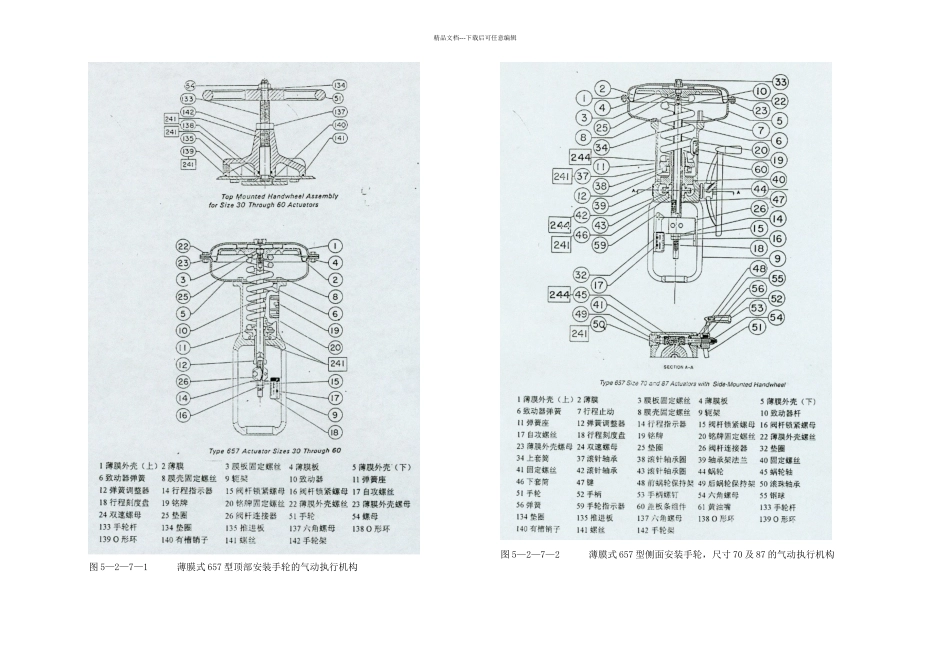

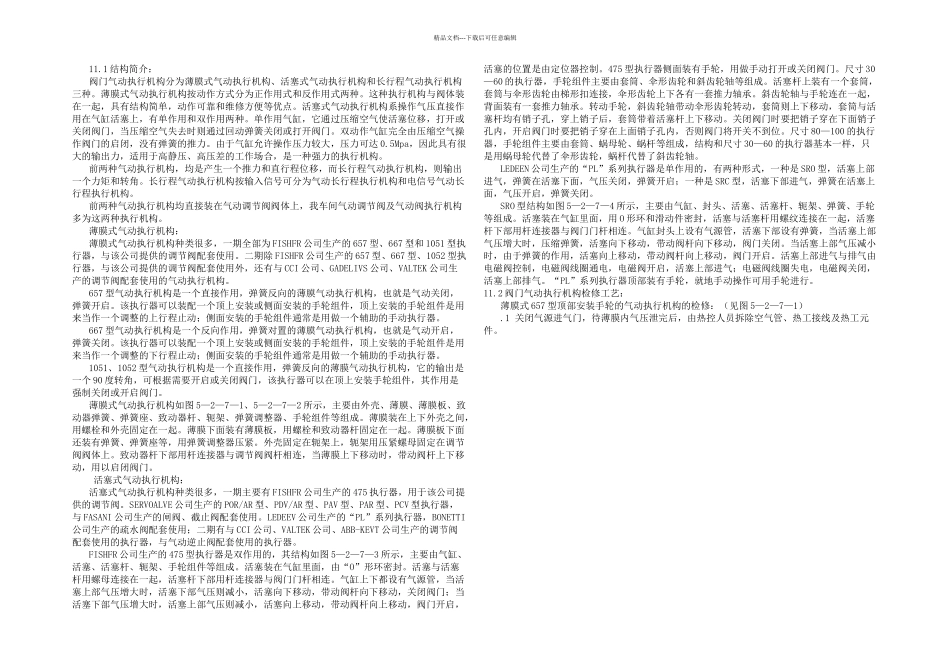

精品文档---下载后可任意编辑11.1 结构简介：阀门气动执行机构分为薄膜式气动执行机构、活塞式气动执行机构和长行程气动执行机构三种。薄膜式气动执行机构按动作方式分为正作用式和反作用式两种。这种执行机构与阀体装在一起，具有结构简单，动作可靠和维修方便等优点。活塞式气动执行机构系操作气压直接作用在气缸活塞上，有单作用和双作用两种。单作用气缸，它通过压缩空气使活塞位移，打开或关闭阀门，当压缩空气失去时则通过回动弹簧关闭或打开阀门。双动作气缸完全由压缩空气操作阀门的启闭，没有弹簧的推力。由于气缸允许操作压力较大，压力可达 0.5Mpa，因此具有很大的输出力，适用于高静压、高压差的工作场合，是一种强力的执行机构。前两种气动执行机构，均是产生一个推力和直行程位移，而长行程气动执行机构，则输出一个力矩和转角。长行程气动执行机构按输入信号可分为气动长行程执行机构和电信号气动长行程执行机构。前两种气动执行机构均直接装在气动调节阀阀体上，我车间气动调节阀及气动阀执行机构多为这两种执行机构。薄膜式气动执行机构：薄膜式气动执行机构种类很多，一期全部为 FISHFR 公司生产的 657 型、667 型和 1051 型执行器，与该公司提供的调节阀配套使用。二期除 FISHFR 公司生产的 657 型、667 型、1052 型执行器，与该公司提供的调节阀配套使用外，还有与 CCI 公司、GADELIVS 公司、VALTEK 公司生产的调节阀配套使用的气动执行机构。657 型气动执行机构是一个直接作用，弹簧反向的薄膜气动执行机构，也就是气动关闭，弹簧开启。该执行器可以装配一个顶上安装或侧面安装的手轮组件，顶上安装的手轮组件是用来当作一个调整的上行程止动；侧面安装的手轮组件通常是用做一个辅助的手动执行器。667 型气动执行机构是一个反向作用，弹簧对置的薄膜气动执行机构，也就是气动开启，弹簧关闭。该执行器可以装配一个顶上安装或侧面安装的手轮组件，顶上安装的手轮组件是用来当作一个调整的下行程止动；侧面安装的手轮组件通常是用做一个辅助的手动执行器。1051、1052 型气动执行机构是一个直接作用，弹簧反向的薄膜气动执行机构，它的输出是一个 90 度转角，可根据需要开启或关闭阀门，该执行器可以在顶上安装手轮组件，其作用是强制关闭或开启阀门。薄膜式气动执行机构如图 5—2—7—1、5—2—7—2 所示，主要由外壳、薄膜、薄膜板、致动器弹簧、弹簧座、致动器杆、轭架、弹簧调整器、手轮组件等组...
